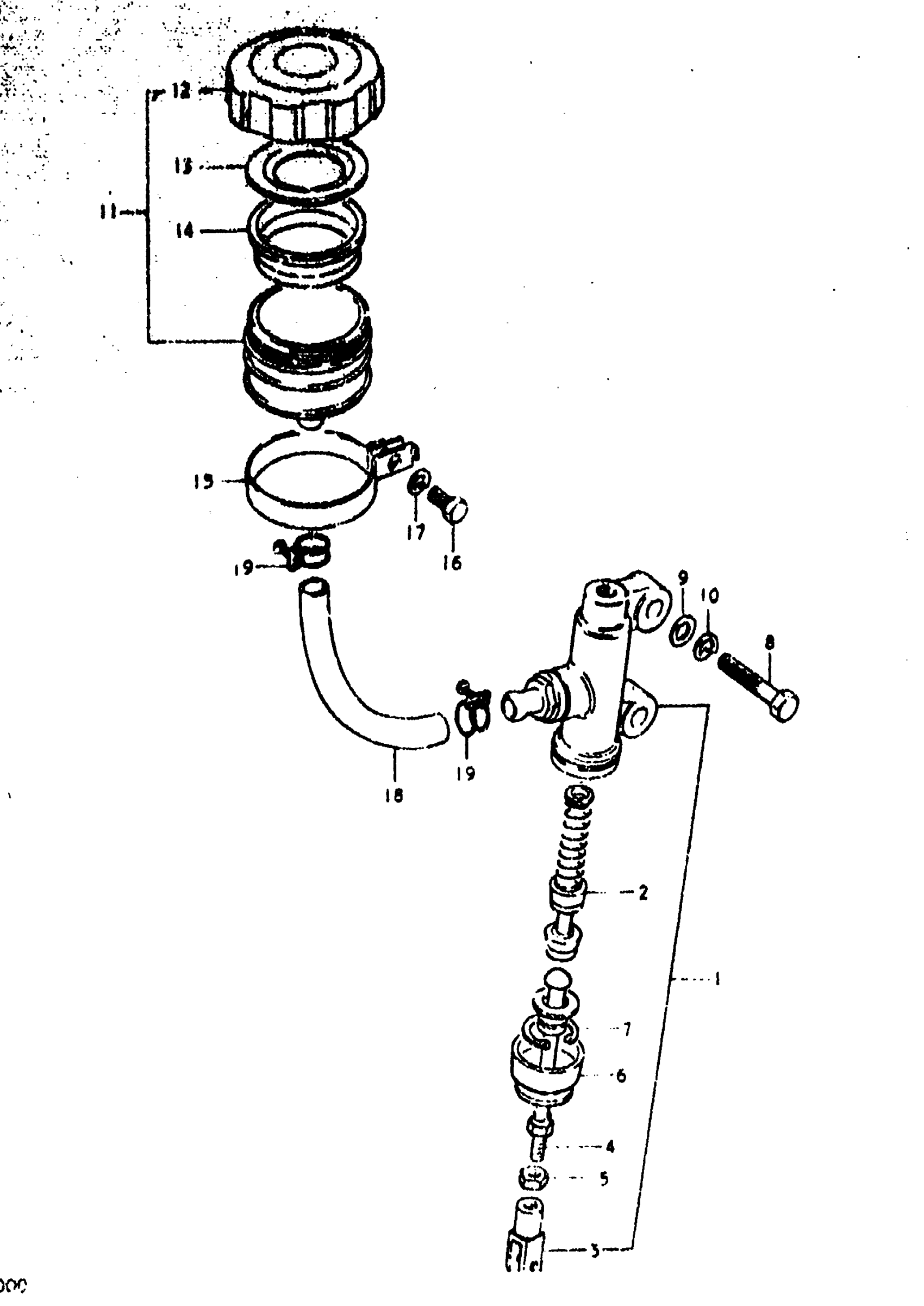

Suzuki GS1000C (1979) REAR MASTER CYLINDER Diagram

#

Description
Price

1

CYLINDER ASSY,R | C&EC,N&EN; Includes Item(s) 2 - 7 This part replaces 69600-47000.

69600-47011

Unavailable

2

PISTON & CUP SET | C&EC,N&EN This part replaces 69600-45810.

69600-45820

$45.83

3

YOKE | C&EC,N&EN This part replaces 69692-45001.

69692-34300

Unavailable

4

ROD, PUSH | C&EC,N&EN This part replaces 69670-45000.

69670-45001

Unavailable

5

NUT | C&EC,N&EN This part replaces 08310-12088.

08310-00087

$2.13

6

BOOT | C&EC,N&EN This part replaces 69691-45000.

69691-45001

$5.70

7

CIRCLIP | C&EC,N&EN

51162-70040

$3.25

8

BOLT | C&EC,N&EN This part replaces 01107-08308.

01500-08307

$3.04

9

WASHER | C&EC,N&EN This part replaces 08322-11088.

08322-01087

$2.13

10

.LOCK WASHER | C&EC,N&EN This part replaces 08321-21088.

08321-01087

$2.13

11

TANK ASSY, RESE | C&ECN&EN; Includes Item(s) 12 - 14 This part replaces 69740-47010.

69740-470V0

Unavailable

12

CAP | C&EC This part replaces 59669-33602.

59669-07D00

$31.72

12

CAP | N&EN This part replaces 59669-33603.

59669-07D00

$31.72

13

PLATE, DIAPHRAGM | C&EC,N&EN

59668-18441

$4.52

14

DIAPHRAGM | C&EC,N&EN

59667-18441

$10.28

15

CLAMP | C&EC,N&EN; FROM 09402-51001 This part replaces 09402-51601.

09402-51602

Unavailable

16

BOLT, CANISTER | C&EC,N&EN This part replaces 01107-06168.

01500-06167

$1.97

17

LOCK WASHER | C&EC,N&EN This part replaces 08321-21068.

08321-01067

$2.13

18

HOSE,BRAKE RESE | C&EC,N&EN This part replaces 69731-49000.

51241-85X50

$43.27

19

CLAMP | C&EC,N&EN This part replaces 09400-16301.

09400-16304

$3.10
