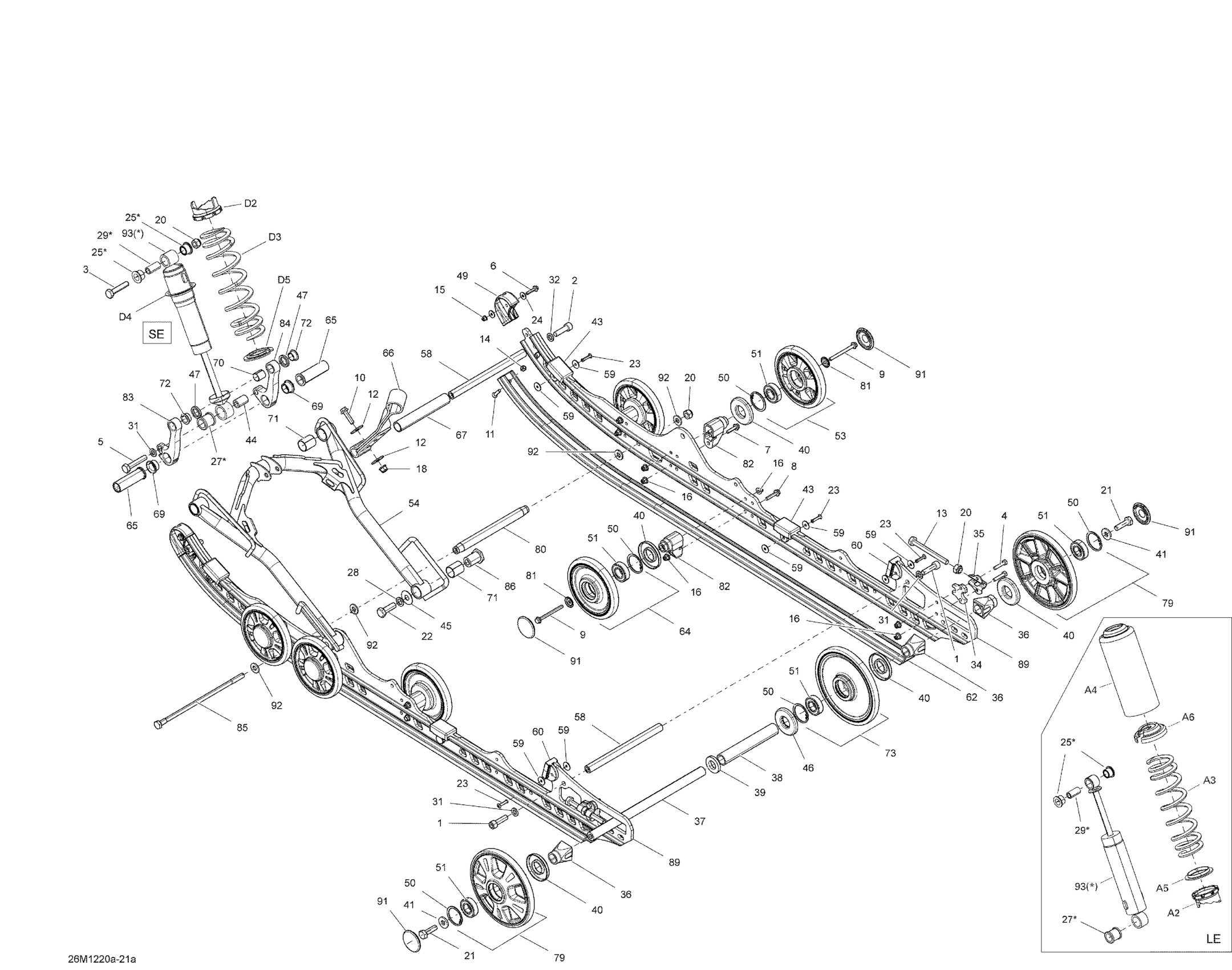

Ski-Doo Grand Touring LE 600HOETEC XR, 2012 08- Rear Suspension Front Arm And Base Diagram

#

Description
Price

1

SOCKET SCREW M10 X 35 - Call your local BRP dealership

250000478

Unavailable

2

Socket Head Screw M10 X 35, Scotch Grip

205503544

$1.69

3

Hex. Screw M10 X 1.5 X 50

207005044

$3.80

4

Hex Cap Screw DIN.931

250000480

$6.39

5

Hex. Screw M10 X 55, Scotch Grip | RT

207205544

$2.96

6

Hex. Flange Screw M5 X 25

207652544

$0.50

7

Hex Flange Screw M6 x 25

250000522

$1.01

8

Hex Flange Screw M6 x 25

250000522

$1.01

9

Hex. Flange Screw M6 X 70

250001027

$2.11

10

Hex. Flange Screw M8 X 30 | DS 650 X

207683044

$1.69

11

Phillips Screw M6 X 25

208562531

$2.11

12

Flat Washer

224081301

$0.88

13

Hex Screw M10 x 100

230100054

$6.45

14

Elastic Stop Nut M6

232561414

$0.55

15

Hex. Flange Elastic Nut M5

233251414

$1.04

16

ELASTIC FLANGE NUT M6 - Call your local BRP dealership

250100130

Unavailable

18

Hex. Flange Elastic Nut M8

233281414

$1.47

20

ELASTIC LOCKING NUT M10 - Call your local BRP dealership

250100132

Unavailable

21

Hex. Screw With Nylon

250000019

$1.69

22

Hex. Cap Screw M12 X 35

250000537

$3.17

23

Pop Rivet 3/16"

293150142

$2.29

24

Washer | DS 650 X

391301600

$0.48

25

Urethane Bushing

503189117

$8.19

27

Bushing

503189271

$13.99

28

Washer

503189276

$3.28

29

Bushing | Includes 240d to 240d1

503189282

$4.34

30

Not Available As Spare Parts

XXX

Unavailable

31

Washer

503192496

$0.77

32

Washer

503189564

$0.74

33

Spring Stopper

503194270

$19.99

34

Spacer

503193250

$16.49

35

Tensioner

503192583

$8.29

36

Rear Wheel Spacer

503190428

$8.14

37

Rear Axle

503190429

$59.99

38

Spacer

503196317

$18.49

39

Washer

503190432

$14.22

40

Labyrinth Seal

503190434

$6.09

41

Washer

503190439

$5.93

43

Rubber Stopper

503190576

$12.99

44

Central Shock Axle

503190604

$14.15

45

Washer

503190656

$2.96

46

Labyrinth Seal

503190682

$6.19

47

Plastic Spacer

503190694

$2.11

49

Runner Protector

503191137

$11.99

50

Retaining Ring

415129371

$12.01

51

Ball Bearing | Package-STD

503190396

$14.30

53

Full Moon Wheel Ass'y, 141 mm

503191622

$37.99

53

Full Moon Wheel Ass'y, 147 mm

503191624

$48.49

54

Front Arm Ass'y | Includes 2000 to 2000b

503191579

$465.99

58

Axle Strap

503191260

$30.99

59

Washer

503191273

$1.35

60

Rubber Stopper

503191291

$19.99

62

Black, Slider Shoe 137''

503191306

$29.49

64

Black, Wheel Ass'y 141 mm | Includes 460 to 460b

503191316

$37.99

65

Center Bushing

503191351

$8.29

66

Stopper Strap

503192360

$20.99

67

Spacer

503191448

$11.99

69

Bushing

503191552

$5.93

70

Bushing

503191553

$5.93

71

Bushing

503191554

$6.14

72

Swivel Bushing

503191555

$7.83

73

Black - Wheel Ass'y 180 mm | Includes 600 to 600b

503194202

$51.99

79

Full Moon Wheel Ass'y, 180 mm

503191627

$51.99

80

Center Shaft

503191764

$63.49

81

Wheel Cup M6

503191820

$4.99

82

Casted Support

503193894

$16.49

83

LH Rocker Arm

503191890

$62.49

84

RH Rocker Arm

503191894

$62.49

85

BOLT M10 X 251MM - Call your local BRP dealership

503191896

$15.99

86

Lower Axle

503191966

$15.89

89

RAIL_SUSPENSION 137 - Call your local BRP dealership

503192318

Unavailable

91

Black, Wheel Cap

503192771

$2.39

92

Washer

732900049

$0.58

93

Center Shock

503191590

$164.49

A2

Adjustment Cam

505073625

$12.99

A3

Black, Spring

503191329

$67.99

A4

Protector

503193663

$37.99

A5

Spring Guide

503191872

$2.29

A6

Spring Stopper

706200881

$12.99

D2

Not Available As Spare Parts

XXX

Unavailable

D3

Not Available As Spare Parts

XXX

Unavailable

D4

Not Available As Spare Parts

XXX

Unavailable

D5

Not Available As Spare Parts

XXX

Unavailable
