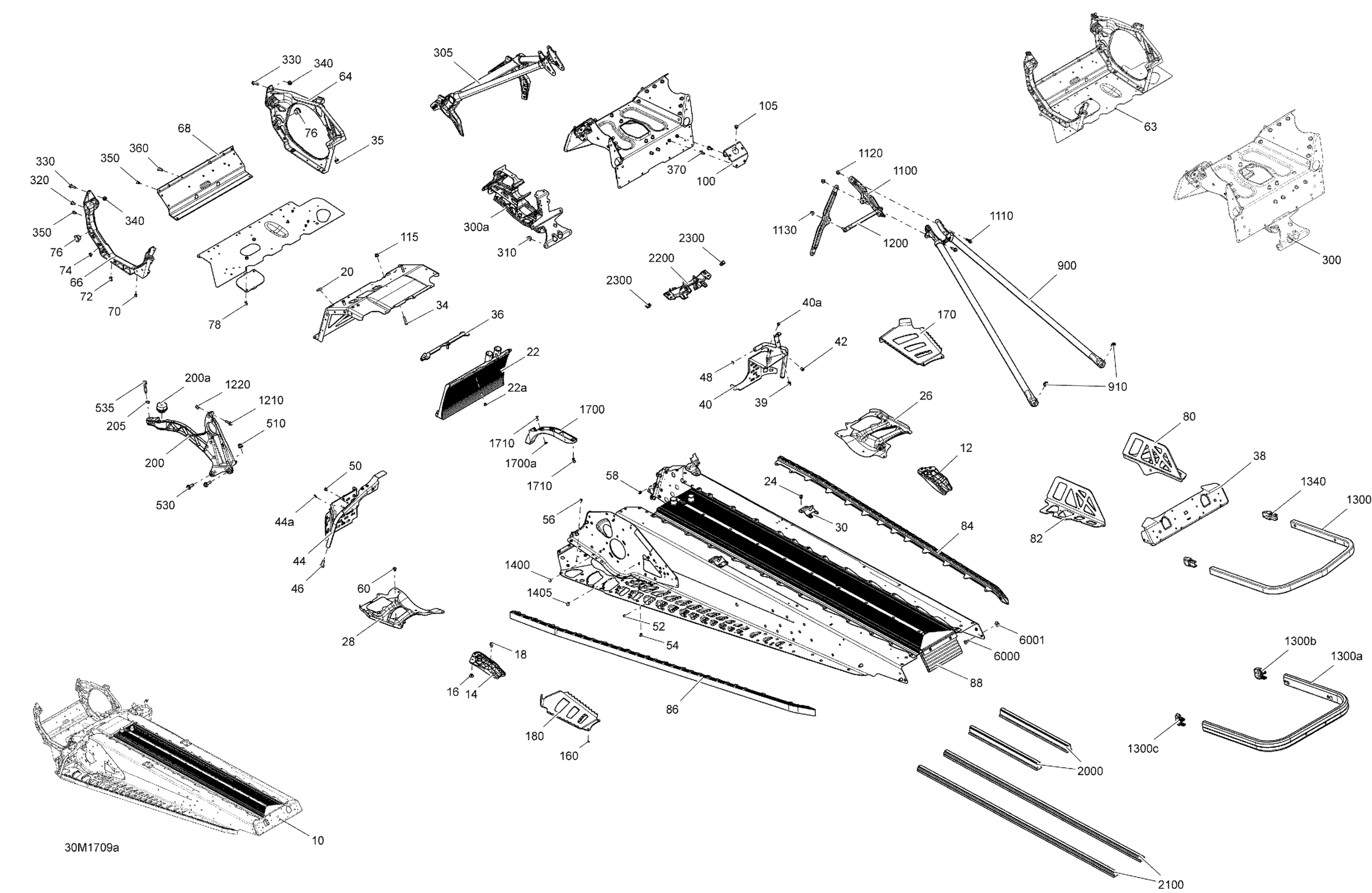

Ski-Doo GRAND TOURING - 4-STROKE, 2017 09- Frame - 600_900 ACE Diagram

#

Description
Price

10>90

FRAME GTX - Call your local BRP dealership | Includes 10 to 10aw

415130265

Unavailable

10>90

FRAME ASS'Y 137 - Call your local BRP dealership This part replaces 415130100.

415130037

Unavailable

12

RH Deflector, Black Polypropylene

518325782

$13.99

14

LH Deflector, Black Polypropylene

518325783

$13.99

16

Pop Rivet 3/16" | DS 650 X

293150104

$1.09

18

Hex. Flange Screw M6 X 12, Scotch Grip

207561244

$1.90

20

Adhesive Patch

518325560

$4.69

22>22a

Front Radiator Ass'y | Includes 10a to 10b

518327907

$529.99

22a

Rivet Avibulb 3/16

293150203

$2.09

24

Hemlock Rivet, 6.4 mm

293150174

$7.86

26

RH Reinforcement, Running Board

518326937

$27.99

28

LH Reinforcement, Running Board

518326938

$27.99

30

RH Rear Base

518325973

$21.99

30

LH Rear Base | Includes 10v to 10x

518325974

$21.99

34

Clinch Stud M6 X 30

250300031

$2.09

35

Insert

293450275

$12.99

36

Seal

518326656

$9.19

38

Rear Cap

518327105

$22.49

39

Insert

293450275

$12.99

40>40a

RH Stirup | Includes 10p to 10q

518328942

$169.49

40a

Avex Rivet

390909200

$0.30

42

Insert M5 X 0.8

293450268

$2.09

44>44a

LH Stirup | Includes 10s to 10t

518328528

$169.49

44a

Avex Rivet

390909200

$0.30

46

Torx Screw M8 X 1.25 X 25, Scotch Grip

250000752

$0.85

48

Full Moon Dart 5 mm

293730042

$2.21

50

Insert M5 X 0.8

293450268

$2.09

52

Rivet Avibulb 3/16

293150203

$2.09

54

Avex Rivet

390909100

$0.30

56

Stavex Rivet

293150144

$0.82

58

Henrob Rivet

293150146

$2.09

60

Hemlock Rivet, 6.5 mm

293150119

$4.29

62

Hemlock Rivet, 6.4 mm

293150174

$7.86

63>78

E Module | Includes 10ad to 10ap

518328078

$519.99

64

RH Side Member

518326328

$284.99

66

LH Side Member

518326330

$284.99

68

Front Member

518326198

$64.99

70

Stavex Rivet

293150144

$0.82

72

Hemlock Rivet 6.5 mm

293150120

$7.41

74

Hemlock Rivet, 6.5 mm

293150119

$4.29

76

Leg Cushion

505073317

$8.66

78

Torx Truss Screw M6 X 12

250000767

$2.00

80

RH Bracket | Sport

518328787

$79.99

80

RH SUSPENSION BRACKET - Call your local BRP dealership

518327858

$79.99

82

LH Bracket | Sport

518328788

$79.99

82

LH Suspension Bracket

518327859

$79.99

84

RH Roller

518328124

$189.99

84

RH Roller

518327093

$76.99

86

LH ROLLER - Call your local BRP dealership

518328125

Unavailable

86

LH Roller

518328429

$189.99

88>88a

Rear Radiator Ass'y, 137" | SPORT

518326641

$720.49

88a

Stavex Rivet

293150144

$0.82

90

Rivet Avibulb 3/16

293150203

$2.09

100

Engine Support

518326178

$64.49

105

Hemlock Rivet, 6.4 mm

293150174

$7.86

115

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

115

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

120

Rivet 3/16"

293150102

$0.70

125

RH. Footrest | Package SE

518327812

$37.99

130

LH. Footrest | Package SE

518327813

$37.99

135

Hex. Flange Screw M6 X 20

207662044

$2.00

200>200a

ASS'Y BRACE KIT - Call your local BRP dealership | Includes 200 to 200a This part replaces 518327535.

415130014

$284.99

200a

Vibration Damper

512061516

$61.99

205

Conical Spring Washer M8

234281474

$1.48

300

Cross Member S Module | Includes 300a to 300b

518328320

$499.99

300a

Front Suspension Support

518327487

$289.99

305

Front Member

518327565

$349.99

310

Hex. Flange Elastic Nut M8

233281414

$1.47

320

Screw-Forming Hex.HD.FL. M6 X 16

250001051

$1.39

330

Hex. Flange Screw M6 X 25

207662544

$0.64

340

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

350

Monobolt Rivet, 4.8 mm

293150191

$0.99

360

Monobolt Rivet 6.4

293150182

$3.09

370

Hex. Flange Screw M6 X 16

207661644

$0.74

510

Hex. Flange Elastic Nut M8

233281414

$1.47

530

Hex. Flange Screw M8 X 25, Nylon

250000351

$2.11

535

Hex. Flange Screw, Scotch Grip

207584034

$2.11

900

Rear Member

518326559

$264.99

910

Hex. Flange Elastic Nut M8

233281414

$1.47

1100

Upper Column Support

518326848

$15.49

1110

Hex. Flange Screw M6 X 20

207662044

$2.00

1120

Elastic Flange Nut M6 X 1.0

233261416

$2.11

1130

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

1200

Center Column Support

518326355

$22.49

1210

Hex. Flange Screw M6 X 25

207662544

$0.64

1220

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

1300

Clear Rear Bumper

518324980

$99.49

1300

REAR BUMPER - Call your local BRP dealership | Package SE

518325850

Unavailable

1300

BLACK REAR BUMPER - Call your local BRP dealership

518327401

Unavailable

1300a

Clear Rear Bumper | Sport

518325577

$111.49

1300b

Full Moon RH Cap

520000711

$8.79

1300c

Full Moon LH Cap

520000712

$9.19

1310

Torx Screw M6 X 1.0 X 18, Scotch Grip

250000779

$2.11

1320

Flat Washer

224061201

$1.37

1340

Full Moon Cap

520000567

$10.99

1400

Full Moon Dart 8 mm

293730041

$2.21

1400

Black, Dart 8 mm

293730047

$2.21

1405

Full Moon Dart 10 mm

293730059

$4.55

1700>1700a

Front Tunnel Protector | Includes 1700 to 1700a

518326973

$18.49

1700a

Washer

517124300

$0.19

1710

Pop Rivet 3/16”

293150108

$1.19

2000

Tunnel Prot. - Call Your Local BRP Dealership This part replaces 860200267.

860200802

$69.99

2100

Tunnel Prot. - Call Your Local BRP Dealership This part replaces 860200267.

860200802

$69.99

2200

Sub A Support

518327145

$79.99

2300

Panel Nut M5 X 0.8

250000958

$4.23

6000

Torx Screw M6 X 1.0 X 18, Scotch Grip

250000779

$2.11

6001

Flat Washer

224061201

$1.37
