2000 Yamaha GP760 (GP760Y) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 2000 Yamaha GP760 (GP760Y), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

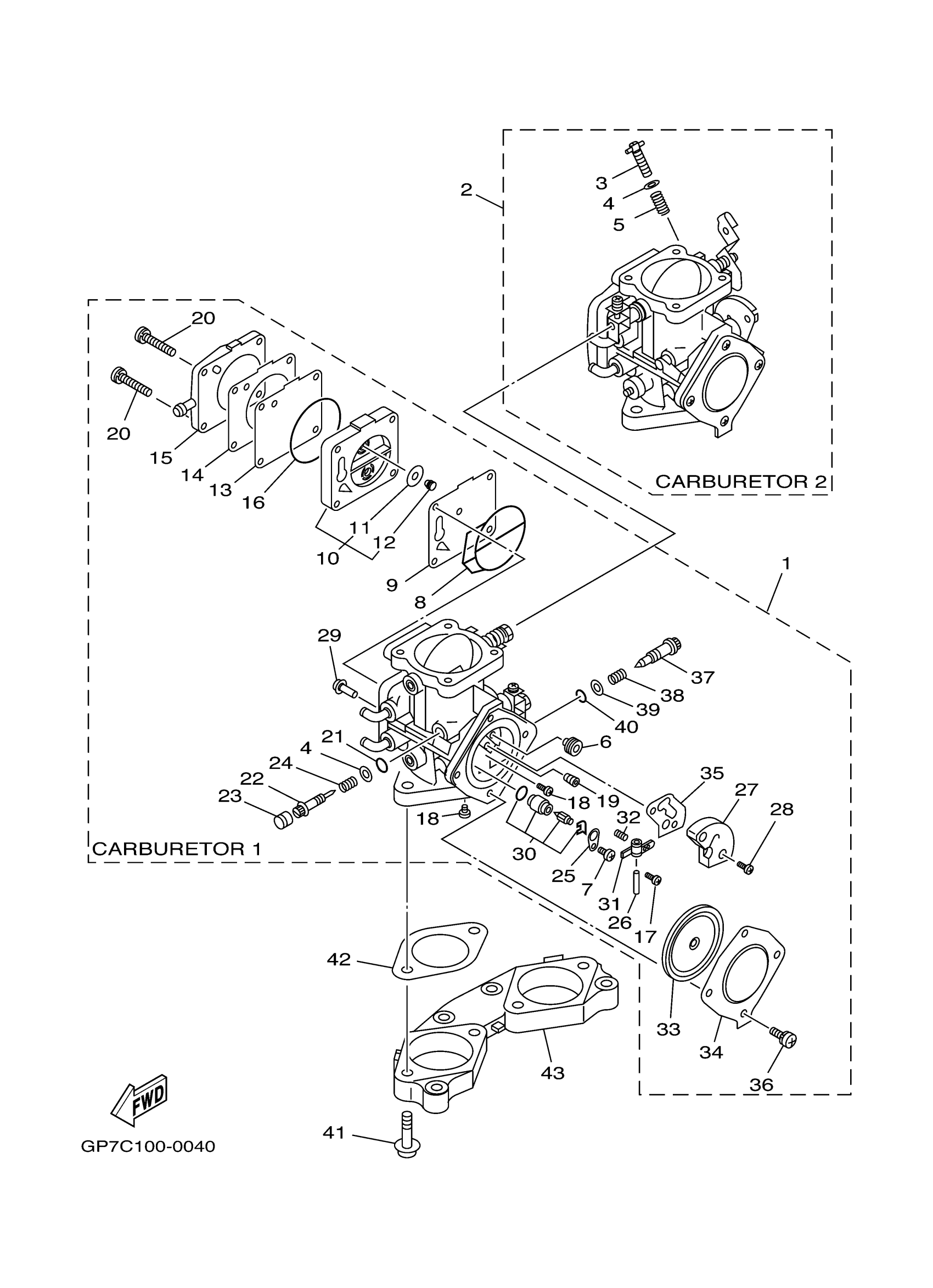

2000 Yamaha GP760 (GP760Y) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY 1

65V-14301-03-00

1
Out of stock

2

CARBURETOR ASSY 2

65V-14302-03-00

1
Out of stock

3

SCREW,ADJUST

6M6-14521-01-00

1
Out of stock

4

WASHER,NEEDLE

812-14235-00-00

1
Out of stock

5

. SPRING, THROTTLE STOP

47X-14133-00-00

1

$3.23

In stock

6

JET, MAIN (#130)

3G2-14231-26-A0

1

$10.06

In stock

6

JET,MAIN #132.5

3G2-1423A-77-00

1

$12.17

In stock

7

. SCREW

6M6-14503-00-00

1

$5.93

In stock

8

. O-RING

6K8-14564-00-00

1

$9.10

In stock

9

. DIAPHRAGM

6K8-24411-20-00

1

$39.98

In stock

10

BODY 2

6M6-24413-02-00

1

$46.49

In stock

11

.. VALVE, CHECK

65U-24421-00-00

1

$12.66

In stock

12

.. BUSH, FUEL PUMP

65U-24492-00-00

1

$16.62

In stock

13

. VALVE, CHECK

6K8-24421-10-00

1

$26.13

In stock

14

. GASKET, FUEL PUMP 1

6K8-24431-20-00

1

$13.99

In stock

15

. COVER

6K8-24452-10-00

1

$9.22

In stock

16

. O-RING

6K8-14563-00-00

1

$11.49

In stock

17

. SCREW

6K8-14503-02-00

1
Out of stock

18

. SCREW

6K8-14521-10-00

1

$34.49

In stock

19

JET, MAIN (#115)

830-14231-23-00

—

$10.91

In stock

20

SCREW, WITH WASHER(61B)

97985-05330-00

1

$3.30

In stock

21

. O-RING

6K8-14562-00-00

1

$1.91

In stock

22

. PLATE, NEEDLE FITTING

6K8-14946-10-00

1

$29.49

In stock

23

. CAP, CARBURETOR

6K8-14471-10-00

1

$8.75

In stock

24

SPRING, THROTTLE VALVE

68V-14331-00-00

1
Out of stock

25

. PLATE

6K8-14527-11-00

1

$11.49

In stock

26

. PIN, FLOAT

439-14186-00-00

1

$12.49

In stock

27

. BODY 1

6R7-24412-01-00

1

$21.37

In stock

28

SCREW, STOP

6K8-14523-12-00

1
Out of stock

29

. STRAINER

6R7-14569-00-00

1

$15.49

In stock

30

NEEDLE

61X-14916-16-00

1

$20.93

In stock

31

. ARM, FLOAT

6K8-14547-01-00

1

$7.56

In stock

32

. SPRING

63M-14253-00-00

1
Out of stock

33

. DIAPHRAGM, PUMP

6R7-14541-00-00

1

$26.99

In stock

34

. BODY, PUMP 1

6R7-14542-00-00

1

$56.49

In stock

35

. GASKET

6K8-14536-11-00

1

$8.70

In stock

36

. SCREW

6K8-14591-10-00

1

$4.92

In stock

37

. SCREW, PILOT

64X-14923-10-00

1
Out of stock

38

. SPRING

6K8-14589-00-00

1

$4.62

In stock

39

WASHER, NEEDLE

822-14235-00-00

—

$4.14

In stock

40

O-RING

583-14561-00-00

—

$4.74

In stock

41

BOLT, HOLDING

64X-14162-00-00

1
Out of stock

42

GASKET

64X-14398-00-00

1

$30.48

In stock

43

PLATE

64X-14243-00-00

1
Out of stock
