1998 Yamaha Wave Runner GP760 (GP760W) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1998 Yamaha Wave Runner GP760 (GP760W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

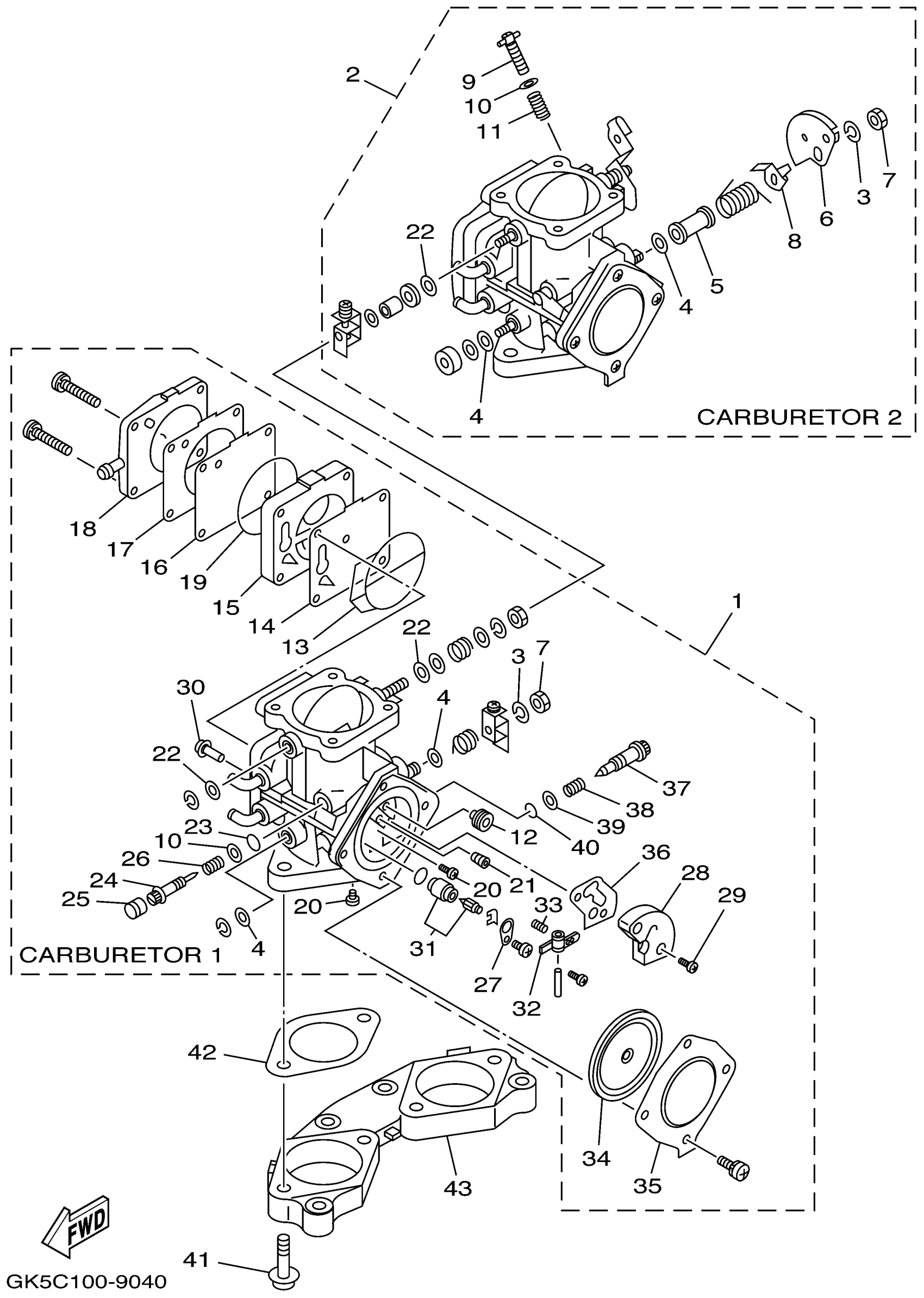

1998 Yamaha Wave Runner GP760 (GP760W) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY 1

65V-14301-03-00

1
Out of stock

2

CARBURETOR ASSY 2

65V-14302-03-00

1
Out of stock

3

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

4

. WASHER

6R7-14596-01-00

1
Out of stock

5

. COLLAR

6K8-14534-10-00

1

$19.98

In stock

6

. THROTTLE SHAFT ASSEMBLY

6K8-14930-00-00

1
Out of stock

7

. NUT

95380-08700-00

1

$3.07

In stock

8

. BRACKET, THROTTLE 1

6K8-14926-10-00

1

$19.98

In stock

9

SCREW,ADJUST

6M6-14521-01-00

1
Out of stock

10

WASHER,NEEDLE

812-14235-00-00

1
Out of stock

11

. SPRING, THROTTLE STOP

47X-14133-00-00

1

$3.23

In stock

12

JET, MAIN (#135)

3G2-14231-27-00

1
Out of stock

12

JET,MAIN #132.5

3G2-1423A-77-00

1

$12.17

In stock

13

. O-RING

6K8-14564-00-00

1

$9.10

In stock

14

. DIAPHRAGM

6K8-24411-20-00

1

$39.98

In stock

15

BODY 2

6M6-24413-02-00

1

$46.49

In stock

16

. VALVE, CHECK

6K8-24421-10-00

1

$26.13

In stock

17

. GASKET, FUEL PUMP 1

6K8-24431-20-00

1

$13.99

In stock

18

. COVER

6K8-24452-10-00

1

$9.22

In stock

19

. O-RING

6K8-14563-00-00

1

$11.49

In stock

20

. SCREW

6K8-14521-10-00

1

$34.49

In stock

21

JET, MAIN (#115)

830-14231-23-00

—

$10.91

In stock

22

. WASHER

6K8-14597-11-00

1
Out of stock

23

. O-RING

6K8-14562-00-00

1

$1.91

In stock

24

. PLATE, NEEDLE FITTING

6K8-14946-10-00

1

$29.49

In stock

25

. CAP, CARBURETOR

6K8-14471-10-00

1

$8.75

In stock

26

SPRING, THROTTLE VALVE

68V-14331-00-00

1
Out of stock

27

. PLATE

6K8-14527-11-00

1

$11.49

In stock

28

. BODY 1

6R7-24412-01-00

1

$21.37

In stock

29

SCREW, STOP

6K8-14523-12-00

1
Out of stock

30

. STRAINER

6R7-14569-00-00

1

$15.49

In stock

31

.. NEEDLE

61X-149616-15-00

1
Out of stock

32

. ARM, FLOAT

6K8-14547-01-00

1

$7.56

In stock

33

. SPRING

63M-14253-00-00

1
Out of stock

34

. DIAPHRAGM

6R7-14551-00-00

1
Out of stock

35

. BODY, PUMP 1

6R7-14542-00-00

1

$56.49

In stock

36

. GASKET

6K8-14536-11-00

1

$8.70

In stock

37

. SCREW, PILOT

64X-14923-10-00

1
Out of stock

38

. SPRING

6K8-14589-00-00

1

$4.62

In stock

39

WASHER, NEEDLE

822-14235-00-00

—

$4.14

In stock

40

O-RING

583-14561-00-00

—

$4.74

In stock

41

BOLT, HOLDING

64X-14162-00-00

1
Out of stock

42

GASKET

64X-14398-00-00

1

$30.48

In stock

43

PLATE

64X-14243-00-00

1
Out of stock
