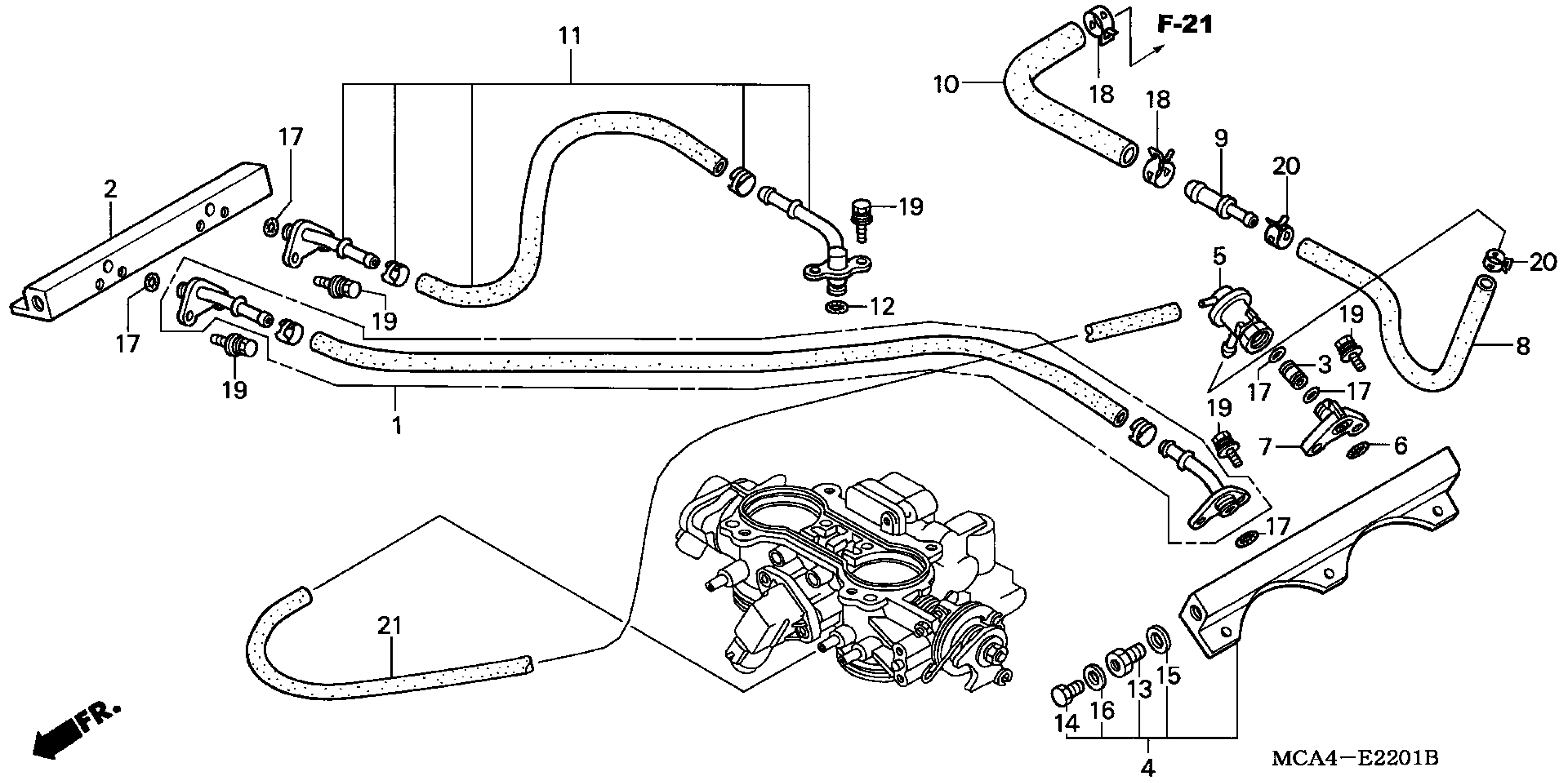

Honda GL1800A (02) GOLD WING, USA, VIN# 1HFSC470-2A100001 TO 1HFSC470-2A199999 THROTTLE BODY (TUBING) Diagram

#

Description
Price

1

HOSE, FUEL FEED

16527-MCA-003

Unavailable

2

PIPE, R. FUEL

16610-MCA-780

$111.95

3

JOINT, STRAIGHT

16614-MCA-000

$4.52

4

PIPE, L. FUEL

16620-MCA-780

$414.39

5

REGULATOR ASSY., PRESSURE

16740-MCA-003

$76.08

6

O-RING, PRESSURE REGULATOR

16741-PG7-005

$3.47

7

STAY, PRESSURE REGULATOR

16745-MCA-000

$17.25

8

HOSE, FUEL RETURN This part replaces 17525-MCA-000.

17525-MCA-003

$47.21

8

HOSE, FUEL RETURN

17525-MCA-003

$47.21

9

JOINT, FUEL RETURN

17526-MCA-000

$6.95

10

HOSE A, FUEL RETURN

17527-MCA-000

Unavailable

11

HOSE, FUEL FEED

17528-MCA-A61

$204.41

11

HOSE, FUEL FEED This part replaces 17528-MCA-003.

17528-MCA-A61

$204.41

12

O-RING (7.52X3.53)

17530-MCA-000

$4.95

13

BOLT, BANJO (12MM)

90008-MCA-000

$10.00

14

BOLT, SEALING (6MM)

90009-PP4-E01

$6.54

15

WASHER, SEALING (12MM)

90428-PD6-003

$5.20

16

WASHER, SEALING (6MM)

90430-PD6-003

$4.01

17

O-RING (7.8X1.9)

91302-MCA-000

$2.30

18

CLAMP, TUBE (D12)

91405-PD1-004

$9.24

19

BOLT-WASHER (6X20)

93403-06020-00

$2.00

20

CLAMP, TUBE (D10.5)

95002-41050-08

$2.34

21

BULK HOSE, VACUUM (3.5X1000) (3.5X290)

95005-35001-20M

$9.67
