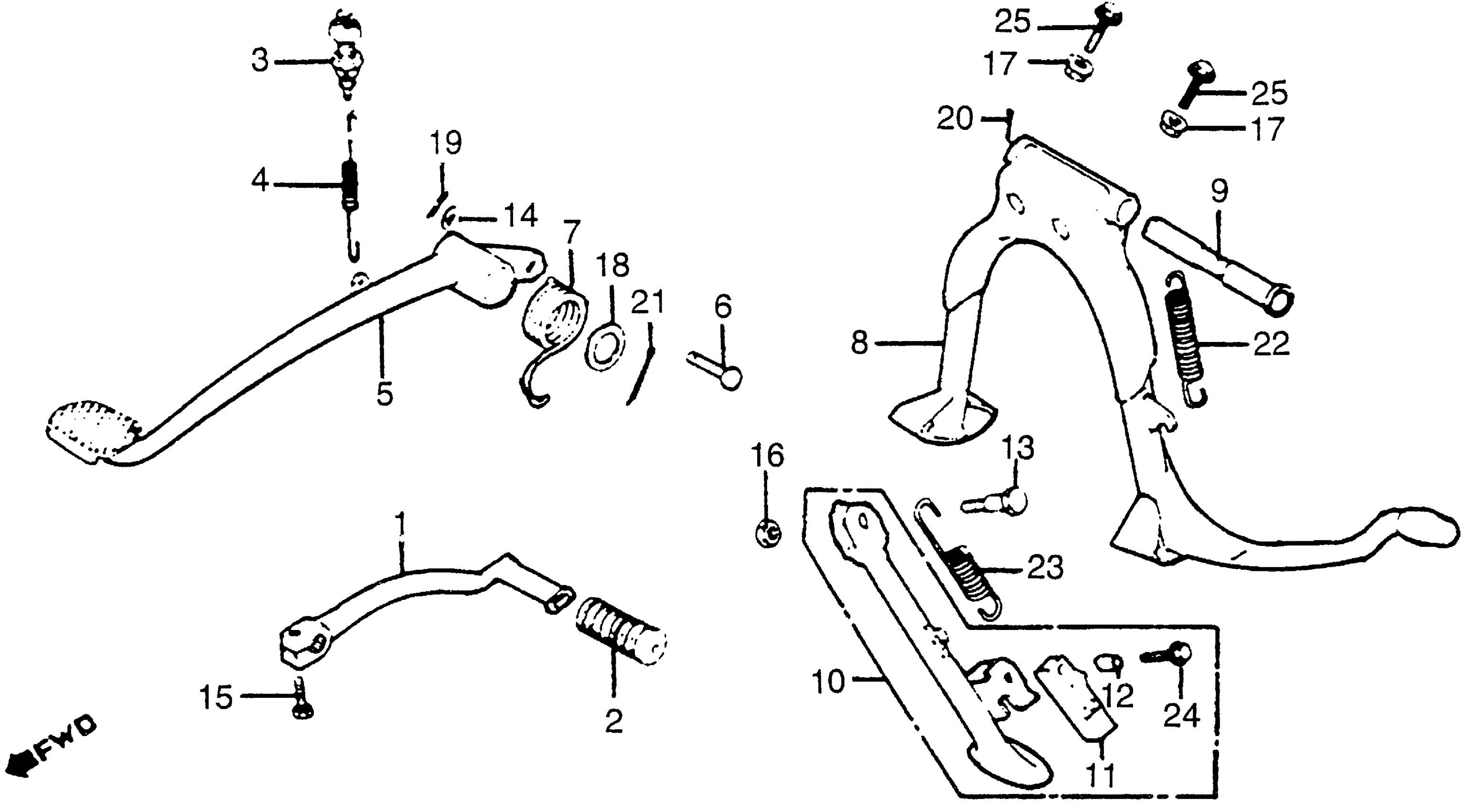

Honda GL1100A (83) GOLD WING, USA, VIN# 1HFSC020-DA300101 GEARSHIFT PEDAL + BRAKE PEDAL + MAINSTAND Diagram

#

Description
Price

1

PEDAL, GEARSHIFT (NOT AVAILABLE)

24701-MB9-780

Unavailable

2

RUBBER, GEARSHIFT PEDAL

24781-419-000

$5.62

3

SWITCH ASSY., RR. STOP

35350-KA2-405

$16.22

3

SWITCH ASSY., RR. STOP This part replaces 35350-438-000.

35350-KA2-405

$16.22

4

SPRING, STOP SWITCH

35357-083-000

Unavailable

5

PEDAL, RR. BRAKE (NOT AVAILABLE)

46500-MB9-780

Unavailable

6

PIN, BRAKE ROD

46503-371-000

Unavailable

7

SPRING, BRAKE PEDAL (NOT AVAILABLE)

46506-MB9-780

Unavailable

8

STAND, MAIN (NOT AVAILABLE)

50500-MB9-000

Unavailable

9

PIPE, MAIN STAND PIVOT

50526-300-000

Unavailable

10

BAR ASSY., SIDE STAND (NOT AVAILABLE)

50540-463-000

Unavailable

11

RUBBER, STAND

50548-356-700

$10.50

12

COLLAR, STAND RUBBER SETTING

50549-356-700

$2.70

13

SCREW, SIDE STAND PIVOT (NOT AVAILABLE)

90108-371-610

Unavailable

14

NUT, RR. SHOCK ABSORBER MOUNT (LOWER) (NOT AVAILABLE)

90324-001-810

Unavailable

15

WASHER (7X12)

90501-310-000

$1.74

16

BOLT, HEX. (6X20) This part replaces 92000-06020.

92101-06020-0A

$1.49

16

BOLT, HEX. (6X20)

92101-06020-0A

$1.49

17

NUT, FLANGE (8MM)

94050-08080

$1.49

18

WASHER, PLAIN (20MM)

94102-20000

$1.49

19

PIN, COTTER (1.6X25) This part replaces 94201-16150.

94201-16250

$1.49

19

PIN, COTTER (1.6X25)

94201-16250

$1.49

20

PIN, SPLIT (2.5X30) This part replaces 94201-25250.

94201-25300

$1.49

20

PIN, SPLIT (2.5X30)

94201-25300

$1.49

21

PIN, COTTER (3.0X45) This part replaces 94201-30250.

94201-30450

$1.49

21

PIN, COTTER (3.0X45) This part replaces 94201-30280.

94201-30450

$1.49

21

PIN, COTTER (3.0X45) This part replaces 94201-30300.

94201-30450

$1.49

21

PIN, COTTER (3.0X45) This part replaces 94201-30400.

94201-30450

$1.49

21

PIN, SPLIT (3.0X45)

94201-30450

$1.49

22

SPRING G, MAIN STAND

95014-71702

$4.08

23

SPRING D, SIDE STAND

95014-72402

$2.92

24

BOLT, FLANGE (6X25) This part replaces 95700-06025-00.

95701-06025-00

$1.80

24

BOLT, FLANGE (6X25)

95701-06025-00

$1.80

25

BOLT, FLANGE (8X40) This part replaces 95700-08040-08.

95701-08040-08

$2.28

25

BOLT, FLANGE (8X40)

95701-08040-08

$2.28
