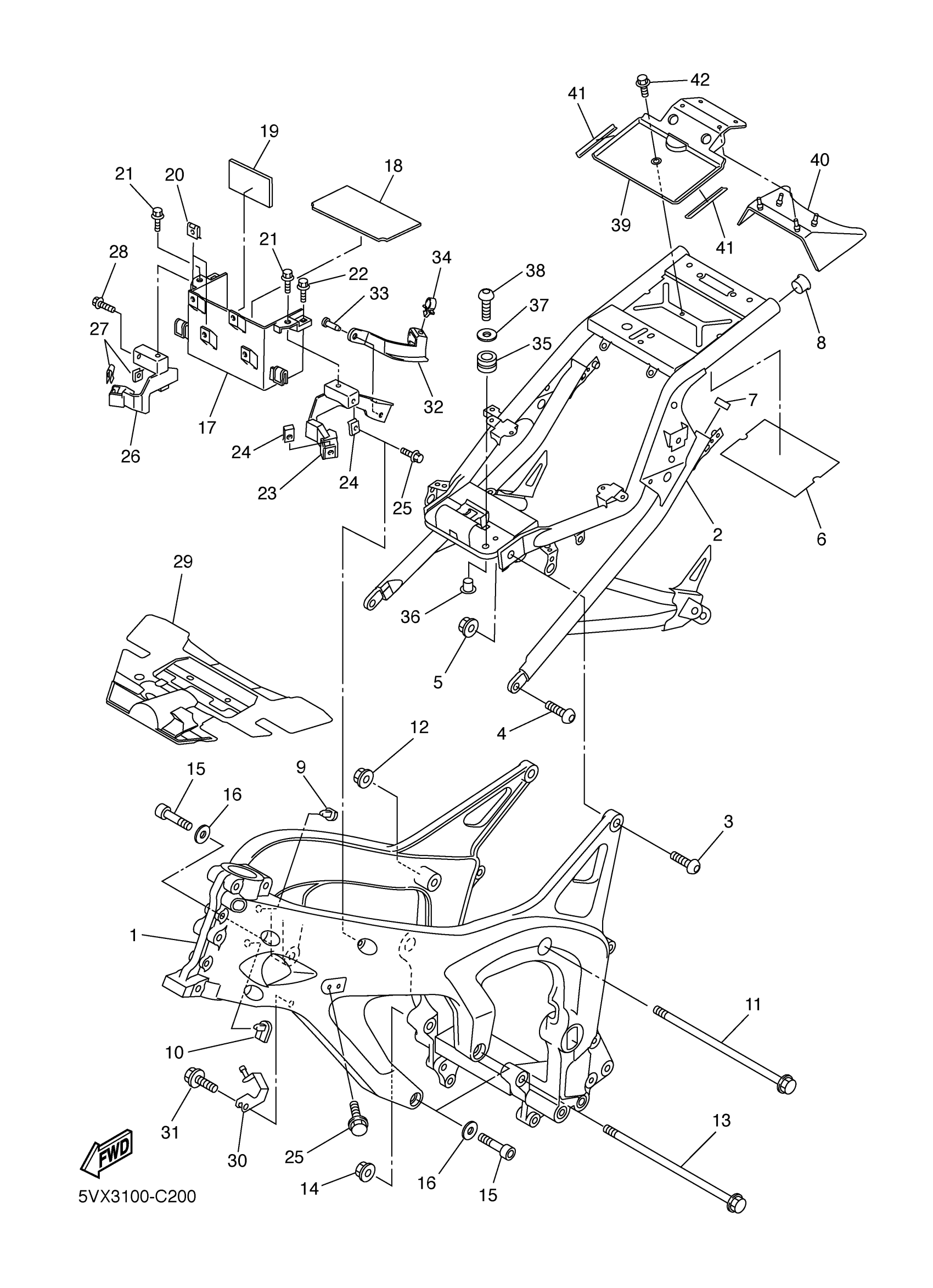

Yamaha FZS6TC (FZ6 CA) 5VX9 2005 FRAME Diagram
#
1
FRAME COMP.
5VX-21110-08-00
Unavailable
2
REAR FRAME COMP.
5VX-21190-08-00
Unavailable
3
SCREW
90149-10006-00
Unavailable
4
SCREW
90149-10001-00
Unavailable
6
SEAL
5VX-21268-00-00
Unavailable
7
PLUG
3YJ-24481-00-00
Unavailable
9
PLUG, BLIND
5VX-21279-00-00
Unavailable
16
WASHER, PLATE
90201-10020-00
Unavailable
17
BOX, BATTERY
5VX-2177G-00-00
Unavailable
18
SEAT, BATTERY
5VX-82122-00-00
Unavailable
19
DAMPER, PLATE 1
5EJ-2414H-00-00
Unavailable
20
NUT, SPRING(4ES)
90183-06069-00
Unavailable
21
BOLT
90109-06060-00
Unavailable
22
BOLT, FLANGE
95817-06025-00
Unavailable
23
BRACKET
5VX-21238-00-00
Unavailable
24
NUT, SPRING
90183-060A1-00
Unavailable
25
BOLT, FLANGE
95817-06020-00
Unavailable
26
BRACKET 2
5VX-21239-00-00
Unavailable
27
NUT, SPRING
90183-060A1-00
Unavailable
28
BOLT, FLANGE
95817-06020-00
Unavailable
29
COVER 2
5VX-2117M-01-00
Unavailable
30
BRACKET
5VX-21249-00-00
Unavailable
31
BOLT, FLANGE(4MY)
95027-06012-00
Unavailable
32
COVER
5VX-2135F-00-00
Unavailable
33
RIVET
90269-08069-00
Unavailable
34
CLAMP(3XV)
90464-15157-00
Unavailable
35
GROMMET (2T4)
90480-12237-00
Unavailable
36
COLLAR
90387-06078-00
Unavailable
37
WASHER, PLATE
90201-06055-00
Unavailable
38
BOLT, BUTTON
92017-06020-00
Unavailable
39
COVER
5VX-2139W-00-00
Unavailable
40
COVER 2
5VX-2139R-00-00
Unavailable
41
SEAL
5VX-21269-00-00
Unavailable
42
BOLT(4EW)
90109-067F4-00
Unavailable
