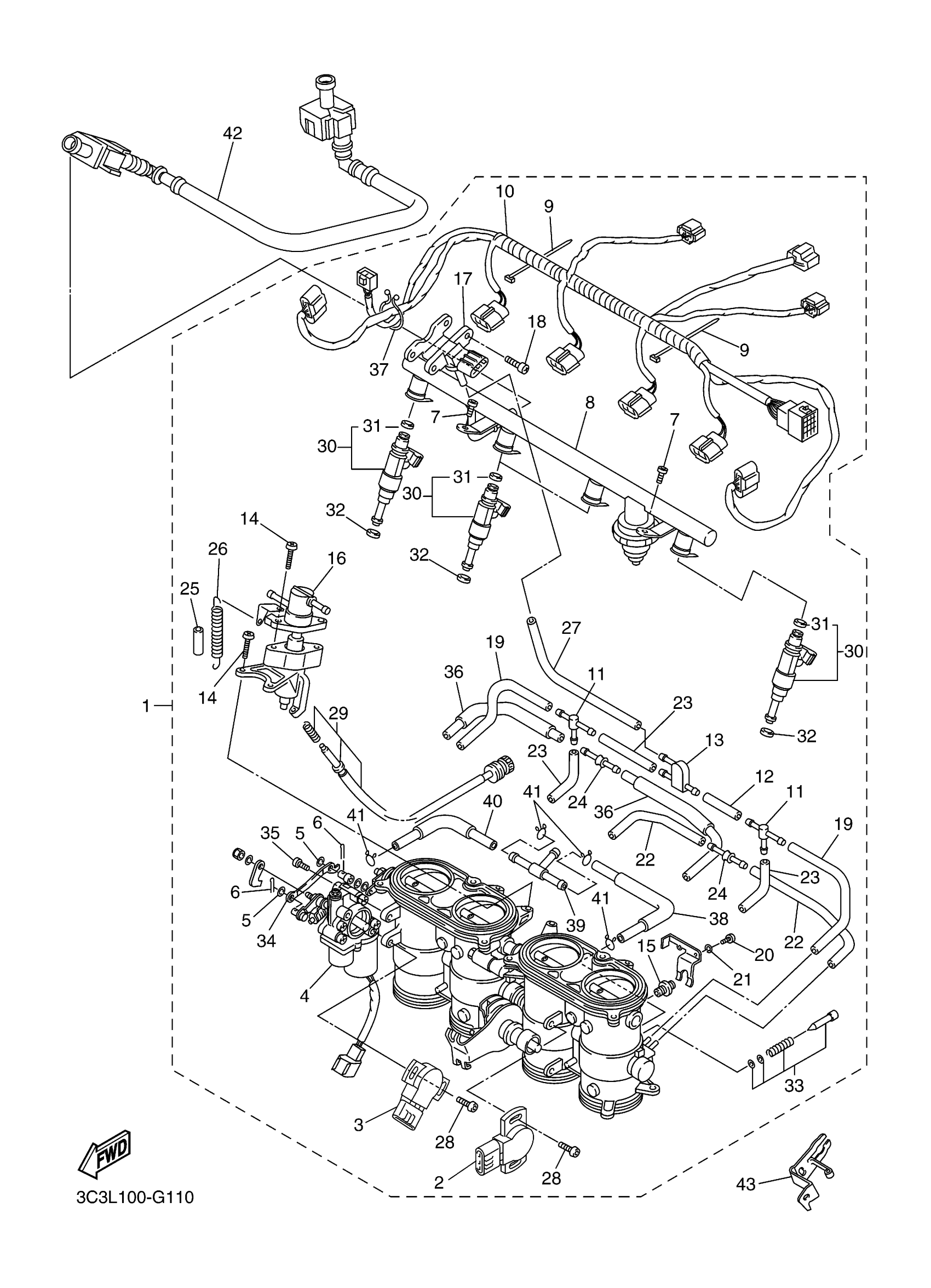

Yamaha FZS10FGY (FZS1) 2DV9 2015 INTAKE 2 Diagram
#
1
THROTTLE BODY ASSY
3C3-13750-10-00
Unavailable
4
GEARED MOTOR COMP. 2
2D1-85870-00-00
Unavailable
8
DELIVERY PIPE ASSY 1
2D1-13160-00-00
Unavailable
10
EXTENSION, WIRE HARNESS
2D1-82386-00-00
Unavailable
11
. PIPE, JOINT 1
68V-24376-00-00
Unavailable
15
PLUNGER, STARTER
5VY-14171-00-00
Unavailable
17
SENSOR, PRESSURE
1C7-82380-00-00
Unavailable
18
SCREW PAN HEAD
98580-06010-00
Unavailable
19
PIPE
5FL-14349-10-00
Unavailable
20
SCREW, PAN HEAD
98507-03016-00
Unavailable
21
WASHER, SPRING
92990-03100-00
Unavailable
22
PIPE
5PW-14349-00-00
Unavailable
23
HOSE
5PS-14987-00-00
Unavailable
24
NIPPLE
5PW-14251-00-00
Unavailable
25
SEAT, SPRING
5DM-14936-00-00
Unavailable
26
SPRING
5JW-14589-00-00
Unavailable
27
PIPE
5SL-14349-00-00
Unavailable
28
SCREW
8CC-14216-10-00
Unavailable
29
THROTTLE SCREW SET
5PW-14103-00-00
Unavailable
30
INJECTOR ASSY
5VY-13761-00-00
Unavailable
31
O-RING
5PS-14147-00-00
Unavailable
32
GASKET, MANIFOLD
8FP-13556-00-00
Unavailable
33
AIR SCREW SET
5JW-14104-00-00
Unavailable
34
LEVER, STARTER
5VY-14905-00-00
Unavailable
35
SCREW, PAN
98517-06020-00
Unavailable
36
HOSE, AIR
5VY-13543-00-00
Unavailable
37
CLAMP (8M1)
90464-30040-00
Unavailable
38
PIPE
5VY-14465-01-00
Unavailable
39
WAY (70R)
90413-08012-00
Unavailable
40
PIPE
5VY-14466-01-00
Unavailable
41
CLIP
90467-090A2-00
Unavailable
42
PIPE, FUEL 1
2D1-13971-10-00
Unavailable
43
STAY
2D1-14413-01-00
Unavailable
