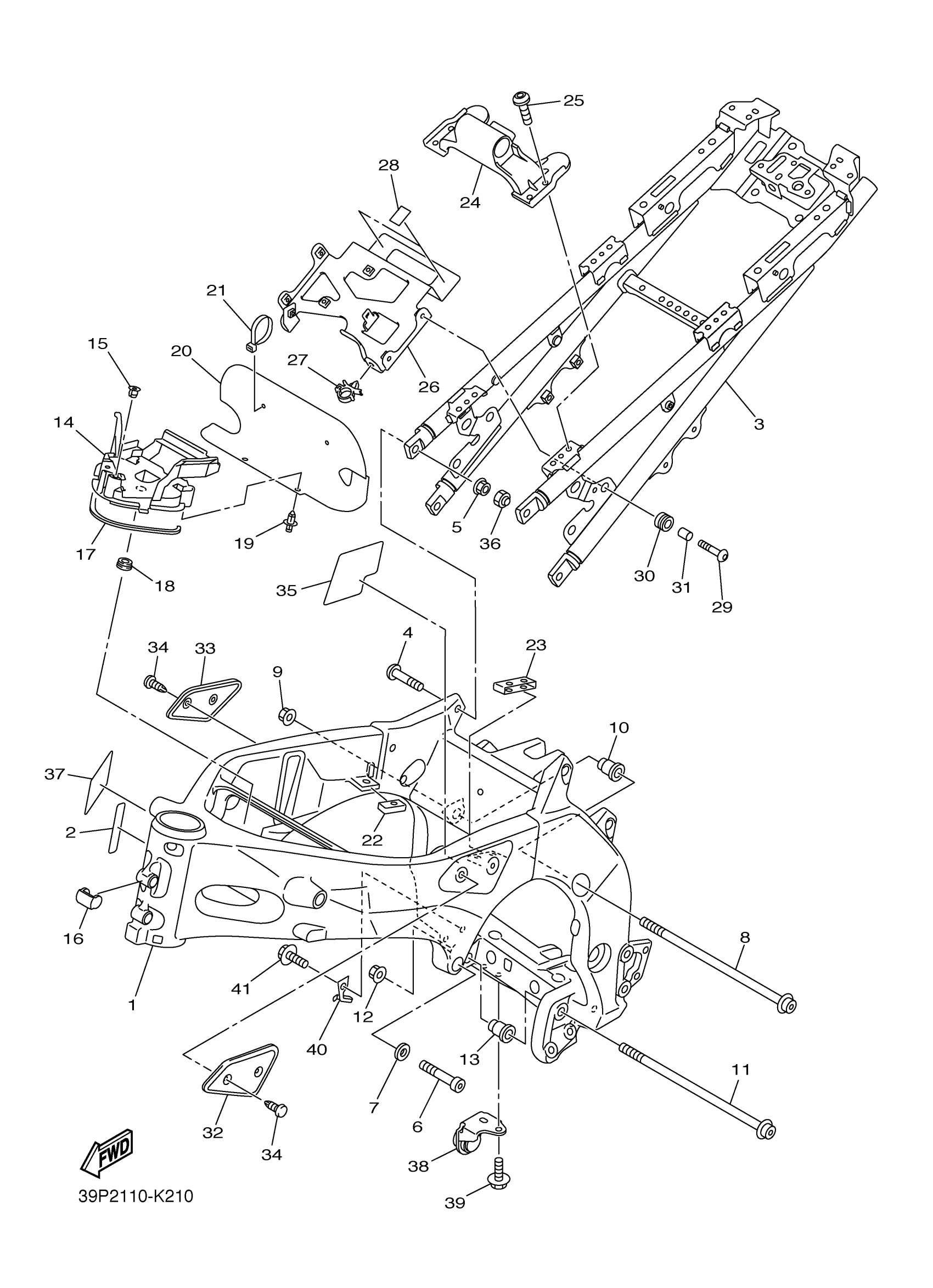

Yamaha FZ8NACB (FZ8 CA) 39P3 2011 FRAME Diagram
#
1
FRAME COMP.
2D1-21110-03-P0
Unavailable
2
PROTECTOR, FRAME FR
2D1-2197E-00-00
Unavailable
3
REAR FRAME COMP.
39P-21190-00-00
Unavailable
10
BOLT, ENGINE ADJUSTING
4C8-21495-00-00
Unavailable
13
BOLT, ENGINE ADJUSTING
4C8-21495-00-00
Unavailable
16
CAP, TOOL BOX
2D1-21399-00-00
Unavailable
17
DAMPER
2D1-2174Y-00-00
Unavailable
18
. GROMMET
90480-01333-00
Unavailable
19
RIVET
90269-06001-00
Unavailable
20
PROTECTOR
2D1-2117G-00-00
Unavailable
21
BAND
1UA-82591-00-00
Unavailable
22
DAMPER, LOCATING 4
2D1-24184-00-00
Unavailable
23
DAMPER, LOCATING 5
2D1-24185-00-00
Unavailable
24
BRACKET, TANK FITTING
39P-2413Y-00-00
Unavailable
25
BOLT
90111-06038-00
Unavailable
26
BRACKET, REGULATOR
39P-21287-00-00
Unavailable
27
CLAMP
90464-16006-00
Unavailable
28
DAMPER 2
5YU-21639-00-00
Unavailable
29
BOLT, BUTTON HEAD
92012-06020-00
Unavailable
30
GROMMET
90480-14030-00
Unavailable
31
COLLAR (J10)
90387-06026-00
Unavailable
32
COVER, SIDE 1
2D1-24129-00-00
Unavailable
33
COVER, SIDE 2
2D1-24139-00-00
Unavailable
34
RIVET
90269-06003-00
Unavailable
35
SEAL 1
39P-21575-00-00
Unavailable
38
BRACKET, FOOTREST 2
39P-27425-00-00
Unavailable
39
BOLT, FLANGE(JN5)
95817-08016-00
Unavailable
40
GUIDE, WIRE
39P-27267-00-00
Unavailable
41
BOLT, FLANGE
95022-10016-00
Unavailable
