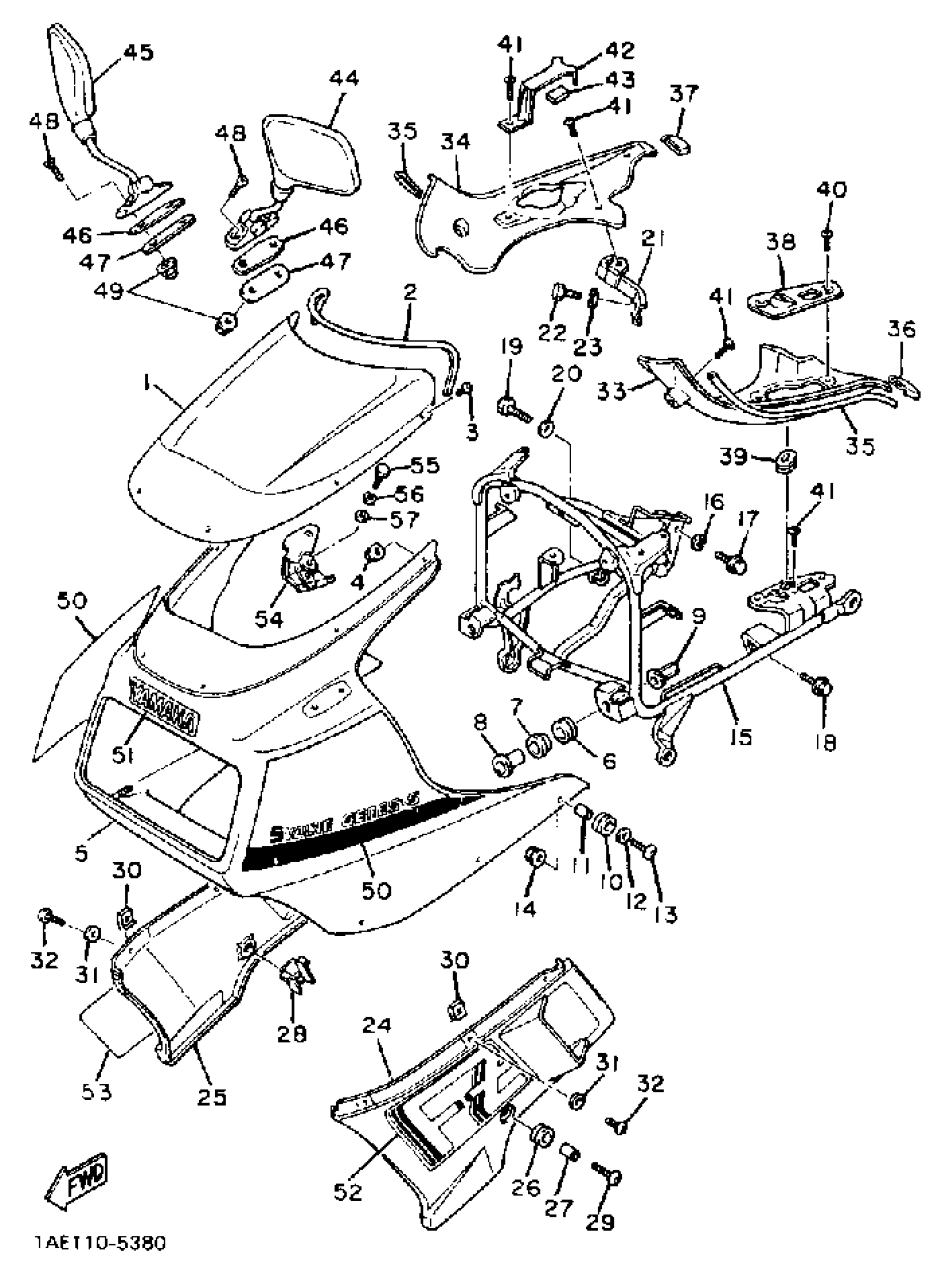

Yamaha FZ750N (FZ750N) 1985 FAIRING Diagram
#
1
WINDSHIELD
1AE-28381-00-00
Unavailable
5
BODY, COWLING
1AE-W2834-00-LK
Unavailable
9
NUT
1AE-28363-00-00
Unavailable
15
STAY 1
1AE-28356-00-00
Unavailable
16
WASHER(JN5)
92907-08100-00
Unavailable
17
BOLT, SMALL FLANGE
95027-08016-00
Unavailable
18
BOLT, FLANGE
95817-06012-00
Unavailable
19
BOLT,SOCKET
91317-06012-00
Unavailable
20
NUT, SPRING
90183-051A0-00
Unavailable
20
WASHER(6TA)
92907-06200-00
Unavailable
21
STAY 2
1AE-28357-00-00
Unavailable
22
BOLT(3JP)
97017-06010-00
Unavailable
23
WASHER, SPRING
92907-06100-00
Unavailable
24
PANEL 1
1AE-2835U-00-LK
Unavailable
25
PANEL 2
1AE-2835V-00-LK
Unavailable
26
GROMMET
90480-13014-00
Unavailable
27
COLLAR (2H1)
90387-06638-00
Unavailable
28
NUT
1AE-28362-00-00
Unavailable
29
BOLT, HEXAGON SOCKET HEAD(3HE)
90110-06200-00
Unavailable
31
WASHER PLATE 626441880000
90202-06007-00
Unavailable
32
BOLT,HEX. SOCKET BUTTON
90111-05059-00
Unavailable
33
PANEL, INNER 1
1AE-2836K-00-00
Unavailable
34
PANEL, INNER 2
1AE-2836L-00-00
Unavailable
35
MOLD 2
1AE-28346-00-00
Unavailable
36
MOLD 3
1AE-28347-00-00
Unavailable
37
MOLD 4
1AE-28348-00-00
Unavailable
38
COVER
1AE-28365-00-00
Unavailable
39
GROMMET
90480-01430-00
Unavailable
40
SCREW, BINDING (8J0)
90154-05005-00
Unavailable
41
SCREW, BINDING (10V)
90154-05013-00
Unavailable
42
PROTECTOR 1
1AE-2834V-00-00
Unavailable
43
DAMPER 5
1AE-2837J-00-00
Unavailable
44
MIRROR ASSEMBLY
1AE-26280-00-00
Unavailable
45
MIRROR ASSEMBLY
1AE-26290-00-00
Unavailable
46
PLATE, MIRROR FITTING 1
1AE-26298-00-00
Unavailable
47
PLATE, MIRROR FITTING 2
3CV-26299-00-00
Unavailable
48
SCREW, FLAT
98707-06025-00
Unavailable
49
NUT1
1AE-26294-00-00
Unavailable
50
GRPHC, SET, COWLING
1AE-28390-01-00
Unavailable
51
EMBLEM, YAMAHA
99244-00100-00
Unavailable
52
EMBLEM
1AE-28328-01-00
Unavailable
53
EMBLEM
1AE-28368-01-00
Unavailable
54
DUCT ASSEMBLY
1AE-2832E-00-00
Unavailable
55
BOLT, HEXAGON
97017-06016-00
Unavailable
56
WASHER, SPRING
92907-06100-00
Unavailable
57
WASHER(6TA)
92907-06600-00
Unavailable
