1995 Yamaha FX-1 (FX700T) Steering 1 Diagram

← All diagrams

Find the part on the Steering 1 diagram for your 1995 Yamaha FX-1 (FX700T), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

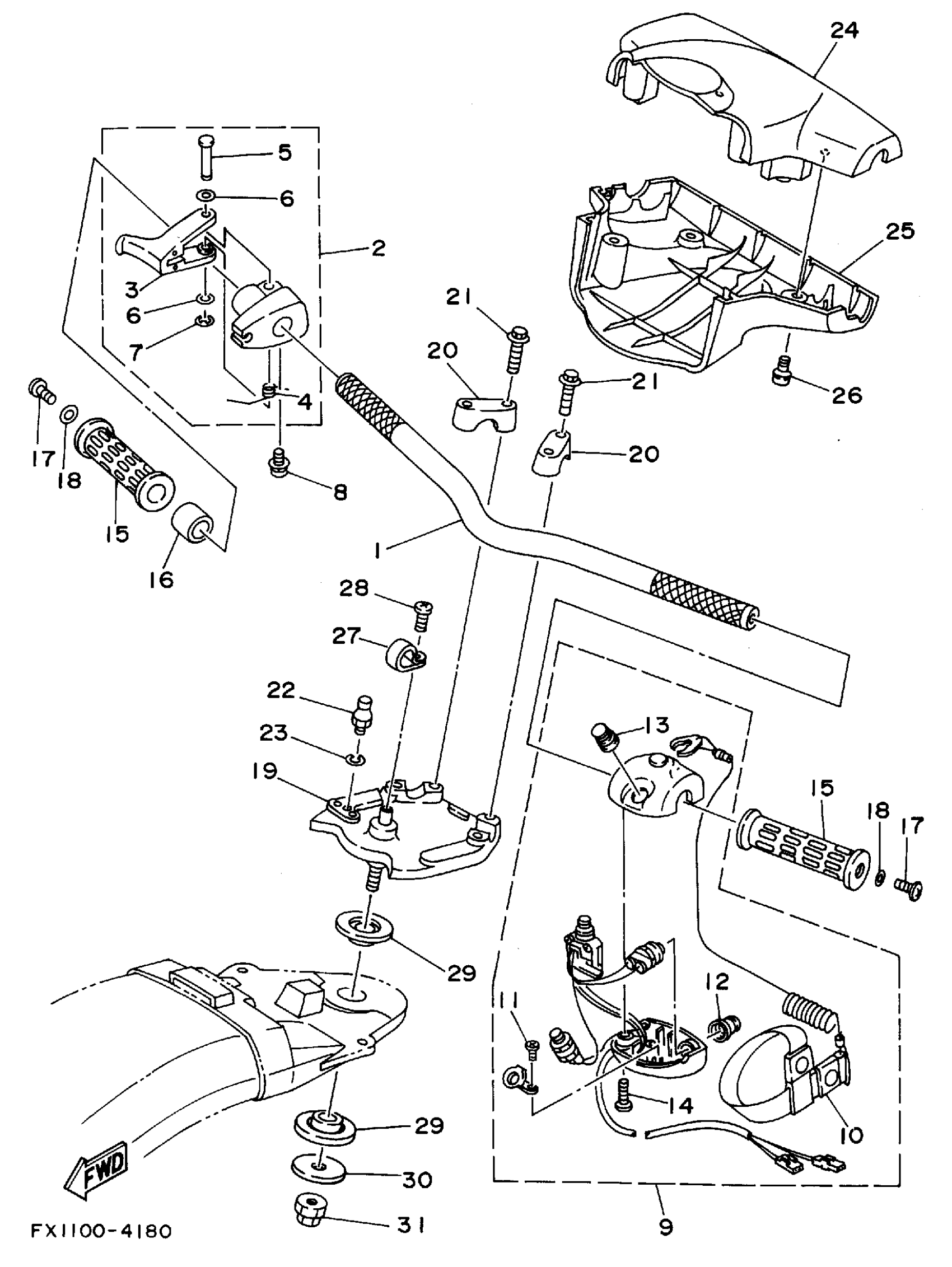

1995 Yamaha FX-1 (FX700T) Steering 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

FX1-61552-00-00

1

$162.99

In stock

2

THROTTLE LEVER ASSY

EW2-67250-02-00

1

$105.99

In stock

3

. LEVER, THROTTLE

EW2-67255-00-00

1

$28.99

In stock

4

. SPRING

EW2-67256-00-00

1

$6.46

In stock

5

. SHAFT

EW2-67257-01-00

1

$13.99

In stock

6

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

7

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

8

SCREW, WITH WASHER

90159-05900-00

1

$2.26

In stock

9

SWITCH BOX ASSY

EW2-68310-04-00

1

$168.29

In stock

10

. LANYARD, STOP SWITCH

EW2-68348-00-00

1

$25.35

In stock

11

SCREW, PAN HEAD (J10)

98580-03008-00

1

$2.23

In stock

12

. STOP BUTTON COMP

FK7-68312-02-00

1

$12.46

In stock

13

. START BUTTON COMP

FK7-68313-02-00

1

$10.68

In stock

14

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

15

GRIP, HANDLE 1

EW2-61553-00-00

1

$15.83

In stock

16

SPACER(1LX)

90560-22281-00

—

$12.42

In stock

17

SCREW,TRASS HEAD (FJ0)

90149-05959-00

—

$5.62

In stock

18

WASHER, PLATE

90201-05800-00

1

$0.69

In stock

19

COLUMN, STEERING

FX1-61541-00-00

1
Out of stock

20

HOLDER, HANDLE UPPER

EU0-23814-02-00

1

$16.99

In stock

21

BOLT, FLANGE (EW2)

90105-08902-00

—

$9.08

In stock

22

SHAFT, JOINT BALL

EU0-U1461-10-00

1

$29.91

In stock

23

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

24

PAD, STEERING 1

FX1-6143D-00-00

1
Out of stock

25

PAD, STEERING 2

FX1-6143E-00-00

1
Out of stock

26

SCREW

90149-05937-00

1

$1.09

In stock

27

CLIP, NYLON 17

90600-91728-00

1

$5.54

In stock

28

SCREW, BINDING (M01)

98980-04010-00

—

$5.09

In stock

29

BEARING, COLUMN

EW2-61417-00-00

1

$14.49

In stock

30

WASHER, STEERING

EW2-61419-00-00

1

$9.22

In stock

31

NUT (EW2)

90179-12933-00

—

$20.15

In stock
