2012 Yamaha FX Nytro (FX10BL) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2012 Yamaha FX Nytro (FX10BL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

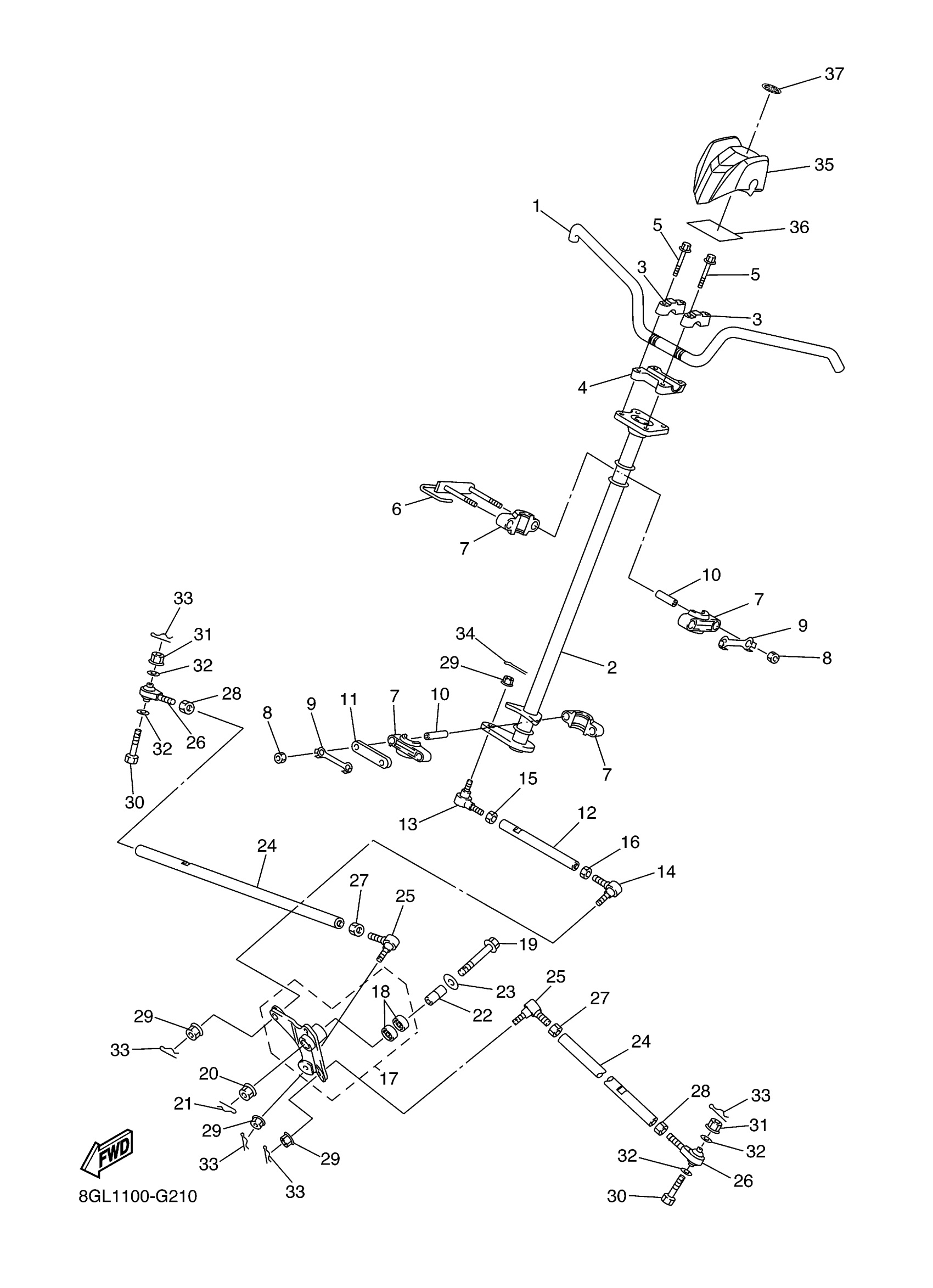

2012 Yamaha FX Nytro (FX10BL) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

8GL-26111-00-00

1
Out of stock

2

COLUMN, STEERING 2

8GL-23813-00-00

1

$204.22

In stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HOLDER, HANDLE LOWER

8ED-23442-00-00

—

$49.85

In stock

5

BOLT, FLANGE

95817-08055-00

1

$2.82

In stock

6

HOLDER, BEARING

8GL-23872-00-00

—

$21.23

In stock

7

PLANE BEARING, STEERING

8FA-23812-00-00

1

$5.66

In stock

8

NUT(6L2)

95333-08600-00

1

$3.20

In stock

9

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

10

COLLAR

8HF-2412G-00-00

—

$6.18

In stock

11

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

12

ROD, STEERING RELAY

8GL-23821-00-00

—

$38.88

In stock

13

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

14

JOINT, UNIVERSAL 3

8CR-23847-00-00

1

$48.17

In stock

15

NUT (682)

95380-10700-00

1

$5.78

In stock

16

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

17

ARM PIVOT ASSY

8GL-2389K-00-00

—

$167.83

In stock

18

BEARING

93317-420A7-00

—

$39.17

In stock

19

BOLT, FLANGE

90105-12070-00

—

$13.71

In stock

20

NUT, SELF-LOCKING

95602-12200-00

—

$3.82

In stock

21

PIN, COTTER

91490-20035-00

—

$3.25

In stock

22

COLLAR

8GL-2412G-00-00

—

$17.31

In stock

23

WASHER, PLATE

90201-13016-00

—

$5.34

In stock

24

ROD, TIE

8HK-23831-00-00

—

$51.86

In stock

25

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

26

JOINT, UNIVERSAL 3

8GC-23847-00-00

—

$68.89

In stock

27

NUT (682)

95380-10700-00

1

$5.78

In stock

28

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

29

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

30

BOLT

8GC-23493-00-00

—

$6.18

In stock

31

NUT,FLANGE(J10)

95702-08500-00

—

$0.80

In stock

32

WASHER, PLATE

90201-06018-00

—

$3.74

In stock

33

PIN, COTTER (648)

91490-20015-00

—

$1.85

In stock

34

PIN, COTTER

91490-20025-00

—

$1.31

In stock

35

PROTECTOR, HANDLEBAR

8GL-26124-00-00

—

$21.78

In stock

36

DAMPER

8GL-26113-00-00

—

$2.75

In stock

37

EMBLEM

8AC-2414B-01-00

—

$33.63

In stock
