2012 Yamaha FX Nytro (FX10BL) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2012 Yamaha FX Nytro (FX10BL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

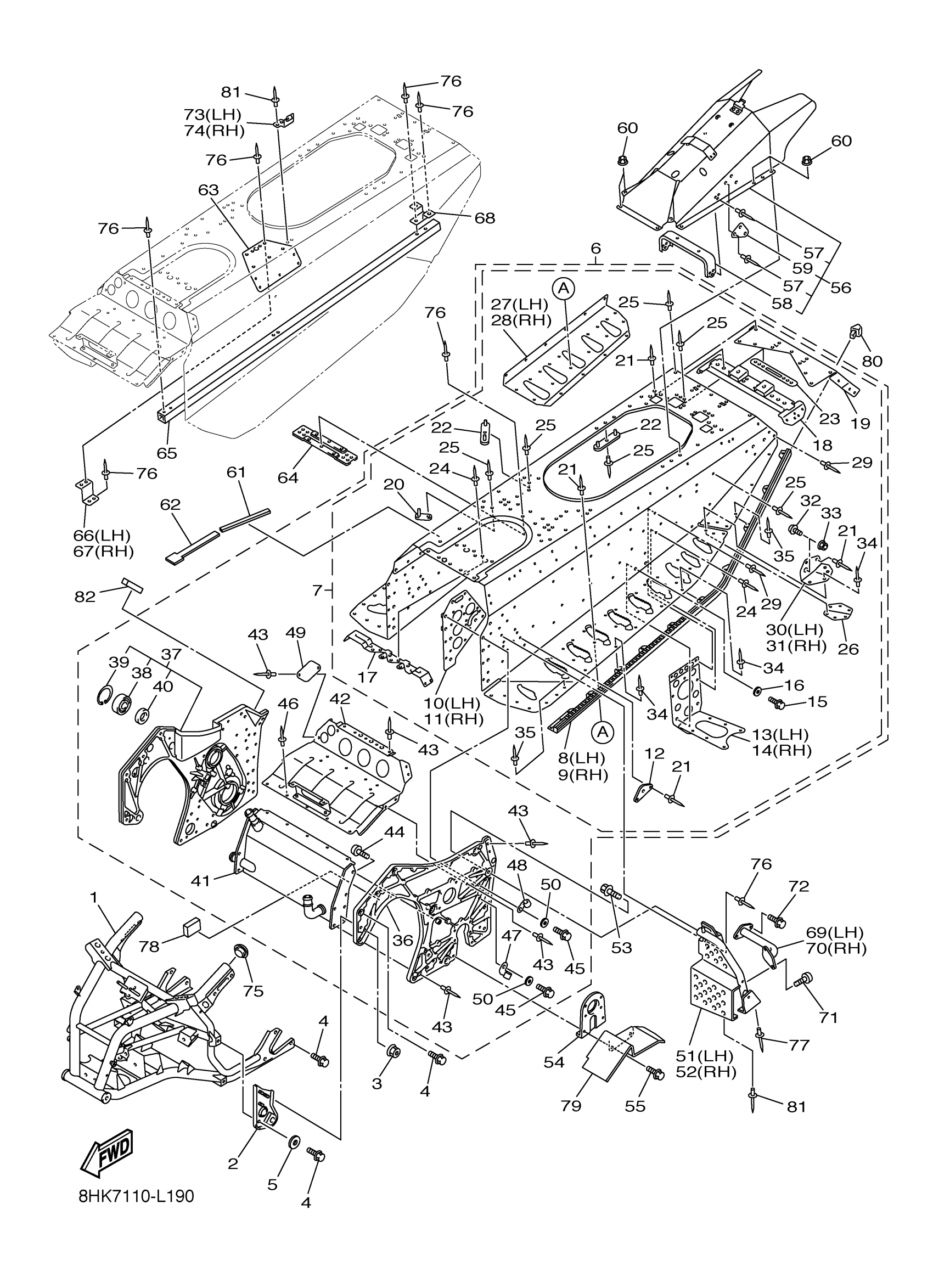

2012 Yamaha FX Nytro (FX10BL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GL-21940-03-00

1

$1,292.99

In stock

2

BRACKET, ENGINE

8GL-2194E-00-00

1
Out of stock

3

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

4

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

5

WASHER, PLATE (4W3)

90201-086A3-00

1

$6.29

In stock

6

REAR FRAME COMP.

8HK-21950-01-00

1

$7,134.99

In stock

7

. REAR FRAME COMP

8HK-21950-09-00

1
Out of stock

8

REINFORCEMENT, FOOTREST 1

8HK-21926-00-00

—

$225.78

In stock

9

REINFORCEMENT, FOOTREST 2

8HK-21936-00-00

1
Out of stock

10

BRACKET, MAIN TRACK 1

8GL-21943-00-00

—

$65.48

In stock

11

BRACKET, MAIN TRACK 2

8GL-21953-00-00

1
Out of stock

12

BRACKET, MAIN TRACK 3

8FU-21919-00-00

—

$4.65

In stock

13

—

$143.97

In stock

14

—

$143.97

In stock

15

BOLT, FLANGE

95817-10020-00

1

$6.17

In stock

16

WASHER, PLATE

90201-10035-00

—

$3.56

In stock

17

PROTECTOR, MUFFLER

8GL-2194H-00-00

—

$65.03

In stock

18

BRACKET 7

8GL-2197N-00-00

—

$103.06

In stock

19

—

$95.48

In stock

20

BRACKET, FUEL TANK 1

8CR-2194N-00-00

—

$3.14

In stock

21

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

22

BRACKET 8

8GL-22512-00-00

—

$6.74

In stock

23

NUT

8GL-21295-00-00

—

$8.97

In stock

24

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

25

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

26

PATCH 1

8HK-21961-00-00

—
Out of stock

27

PATCH 3

8HK-21963-00-00

—
Out of stock

28

PATCH 4

8HK-21964-00-00

—
Out of stock

29

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

30

PATCH 5

8HK-21965-00-00

—

$43.05

In stock

31

PATCH 6

8HK-21966-00-00

—

$34.83

In stock

32

BOLT, BUTTON HEAD

92012-10016-00

—

$2.83

In stock

33

NUT, CROWN(2GG)

90176-10075-00

—

$6.57

In stock

34

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

35

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

36

REINF., HOUSING 1

8GL-21925-00-00

—
Out of stock

37

HOUSING, REINF SUB-ASSY(R.H)

8GL-21930-00-00

—
Out of stock

38

BEARING (5X5)

93306-20627-00

—

$66.08

In stock

39

CIRCLIP(MF1)

99009-62500-00

—

$6.23

In stock

40

OIL SEAL

93102-30012-00

—

$29.09

In stock

41

HEAT EXCHANGER ASSY

8GL-12440-00-00

—

$611.99

In stock

42

PANEL, SUB FRAME 4

8GL-21915-00-00

—
Out of stock

43

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

44

BOLT, BUTTON HEAD

92012-08016-00

—
Out of stock

45

BOLT, HEXAGON

97017-08016-00

—
Out of stock

46

RIVET, BLIND

90267-48010-00

—

$2.00

In stock

47

CLAMP

90462-08061-00

—
Out of stock

48

CLAMP

90462-08064-00

—
Out of stock

49

PLATE, COVER

8GL-2131D-00-00

—

$8.71

In stock

50

WASHER, PLATE (5F7)

90201-08512-00

—

$6.17

In stock

51

FOOTREST COMP. 1

8GL-21960-00-00

—

$201.08

In stock

52

FOOTREST COMP. 2

8GL-21970-01-00

—
Out of stock

53

BOLT, FLANGE

95817-10030-00

—

$6.17

In stock

54

—

$23.55

In stock

55

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock

56

PANEL, SUB FRAME 5

8GL-21916-00-00

—

$330.69

In stock

57

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

58

STAY, MUFFER

8GL-2194L-00-00

—

$38.37

In stock

59

BRACKET, SEAT FITTING

8GL-21946-00-00

—
Out of stock

60

NUT, CROWN

90176-06016-00

—

$3.57

In stock

61

SEAL, GUARD

8GL-22151-00-00

—
Out of stock

62

SEAL, GUARD

8GL-22152-00-00

—

$4.08

In stock

63

PATCH 7

8GL-21967-00-00

—

$19.11

In stock

64

PATCH 8

8GL-21988-00-00

—
Out of stock

65

PROTECTOR, FRAME

8GL-21978-00-00

—

$72.46

In stock

66

BRACKET, 5

8GL-2196M-00-00

—

$14.02

In stock

67

BRACKET, 6

8GL-2197M-00-00

—
Out of stock

68

BRACKET, PROTECTOR REAR

8GL-21443-00-00

—

$7.34

In stock

69

BAR, FOOTREST 1

8GL-27471-00-00

—

$47.06

In stock

70

BAR, FOOTREST 2

8GL-27472-00-00

—

$47.06

In stock

71

BOLT, BUTTON HEAD

92012-06014-00

—
Out of stock

72

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

73

BRACKET, REAR FENDER 1

8GL-21151-00-00

—
Out of stock

74

BRACKET, REAR FENDER 2

8GL-21152-00-00

—
Out of stock

75

CAP, REAR ARM

180-22117-00-00

—

$6.52

In stock

76

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

77

RIVET, BLIND

90267-48016-00

—

$7.85

In stock

78

DAMPER

8GL-21852-00-00

—

$2.25

In stock

79

PROTECTOR, FRAME

8GL-2197B-00-00

—

$60.82

In stock

80

PLUG

8FS-2312G-00-00

—

$17.68

In stock

81

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

82

DAMPER, PLATE

90520-05012-00

—

$0.78

In stock
