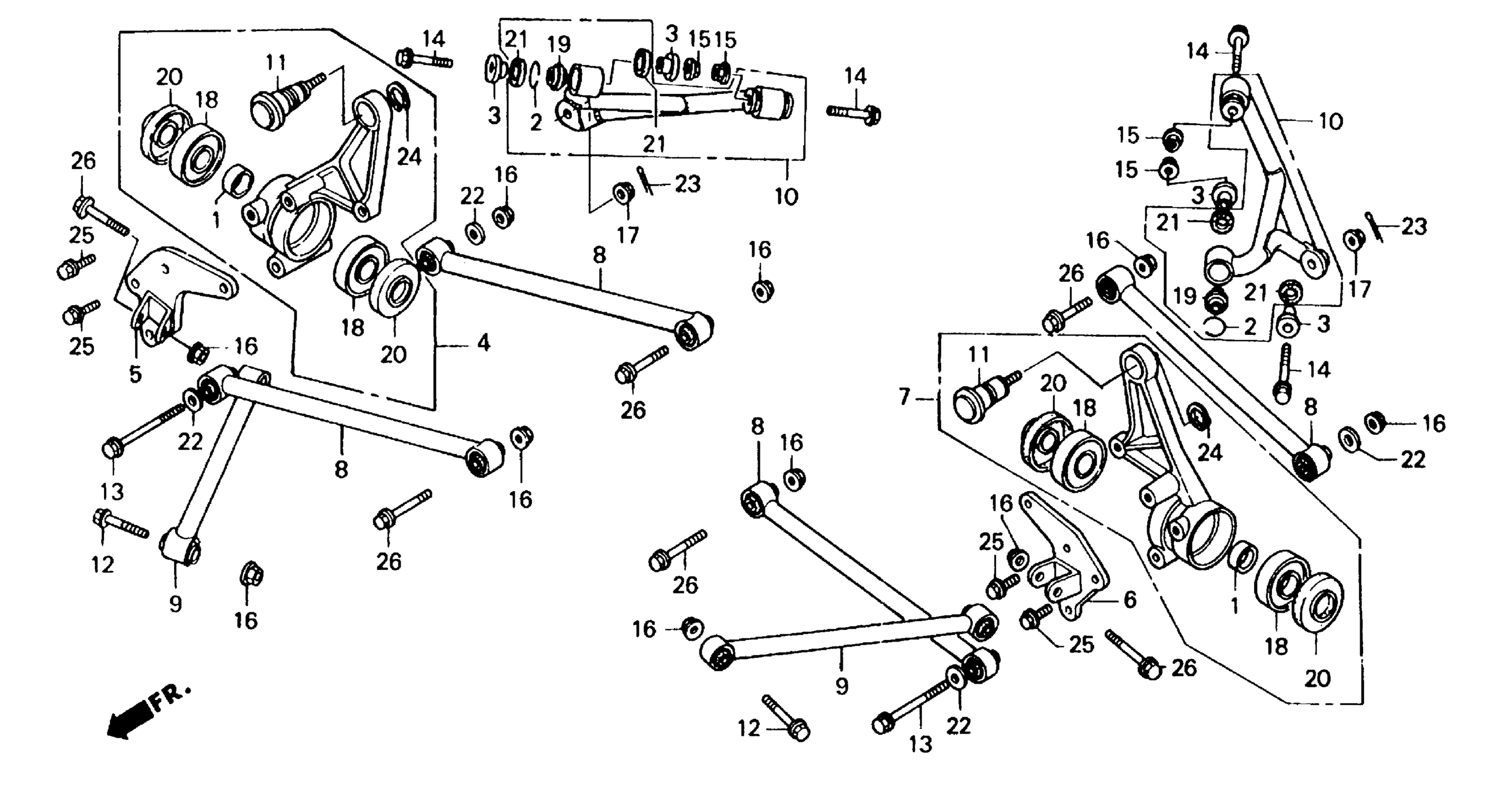

Honda FL400RA (90) PILOT, JPN, VIN# JH3TE160-LK100001 SWINGARM Diagram

#

Description
Price

1

COLLAR, RR. AXLE

42621-HE0-000

Unavailable

2

RING, STOPPER

51393-HB9-670

$4.98

3

COLLAR, FR. ARM PIVOT

51394-HC0-000

$11.26

4

KNUCKLE ASSY., R. RR.

52100-HE0-000

Unavailable

5

STAY, R. RR. CUSHION

52117-HE0-000

Unavailable

6

STAY, L. RR. CUSHION

52119-HE0-000

Unavailable

7

KNUCKLE ASSY., L. RR. (NOT AVAILABLE)

52200-HE0-000

Unavailable

8

ARM ASSY., RR. (LOWER)

52350-HE0-010

Unavailable

9

ROD ASSY., RADIUS

52370-HE0-000

Unavailable

10

ARM ASSY., RR. (UPPER)

52390-HE0-000

Unavailable

11

JOINT, RR. ARM (UPPER)

52395-HE0-003

Unavailable

12

BOLT, FLANGE (12X115) This part replaces 90105-HE0-000.

95801-12115-08

$5.59

12

BOLT, FLANGE (12X115)

95801-12115-08

$5.59

13

BOLT, FLANGE (12X193)

90106-HE0-000

Unavailable

14

BOLT, FLANGE (10X62)

90183-HC0-770

$10.50

15

NUT, SELF-LOCK (10MM)

90305-HC0-770

$2.99

16

NUT, SELF-LOCK (12MM)

90305-HC4-000

$4.21

17

NUT, CASTLE (10MM)

90320-601-000

$9.85

18

BEARING, RADIAL BALL (6007)

91052-HB3-771

$45.62

18

BEARING, RADIAL BALL (6007)

91054-HC4-003

$52.60

19

BEARING, SPECIAL (10MM) (THOMPSON) This part replaces 91077-HB9-671.

91077-HB9-672

$38.29

19

BEARING, SPECIAL (10MM) (IKO)

91077-HB9-672

$38.29

20

DUST SEAL (45X62X9)

91252-HE0-003

Unavailable

21

DUST SEAL, FR. ARM PIVOT (ARAI)

91265-HB9-671

$3.92

22

WASHER, PLAIN (12MM)

94103-12000

$1.49

23

PIN, COTTER (2.0X22)

94201-20220

$1.49

23

PIN, COTTER (2.0X35) This part replaces 94201-20250.

94201-20350

$1.49

23

PIN, COTTER (2.0X35) This part replaces 94201-20280.

94201-20350

$1.49

23

PIN, COTTER (2.0X35) This part replaces 94201-20320.

94201-20350

$1.49

23

PIN, COTTER (2.0X35)

94201-20350

$1.49

24

CIRCLIP (OUTER) (32MM)

94511-32000

Unavailable

25

BOLT, FLANGE (12X20)

96400-12020-00

Unavailable

26

BOLT, FLANGE (12X55)

96400-12055-00

Unavailable
