2016 Yamaha FX Ho (FB1800R) Engine Hatch 2 Diagram

← All diagrams

Find the part on the Engine Hatch 2 diagram for your 2016 Yamaha FX Ho (FB1800R), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

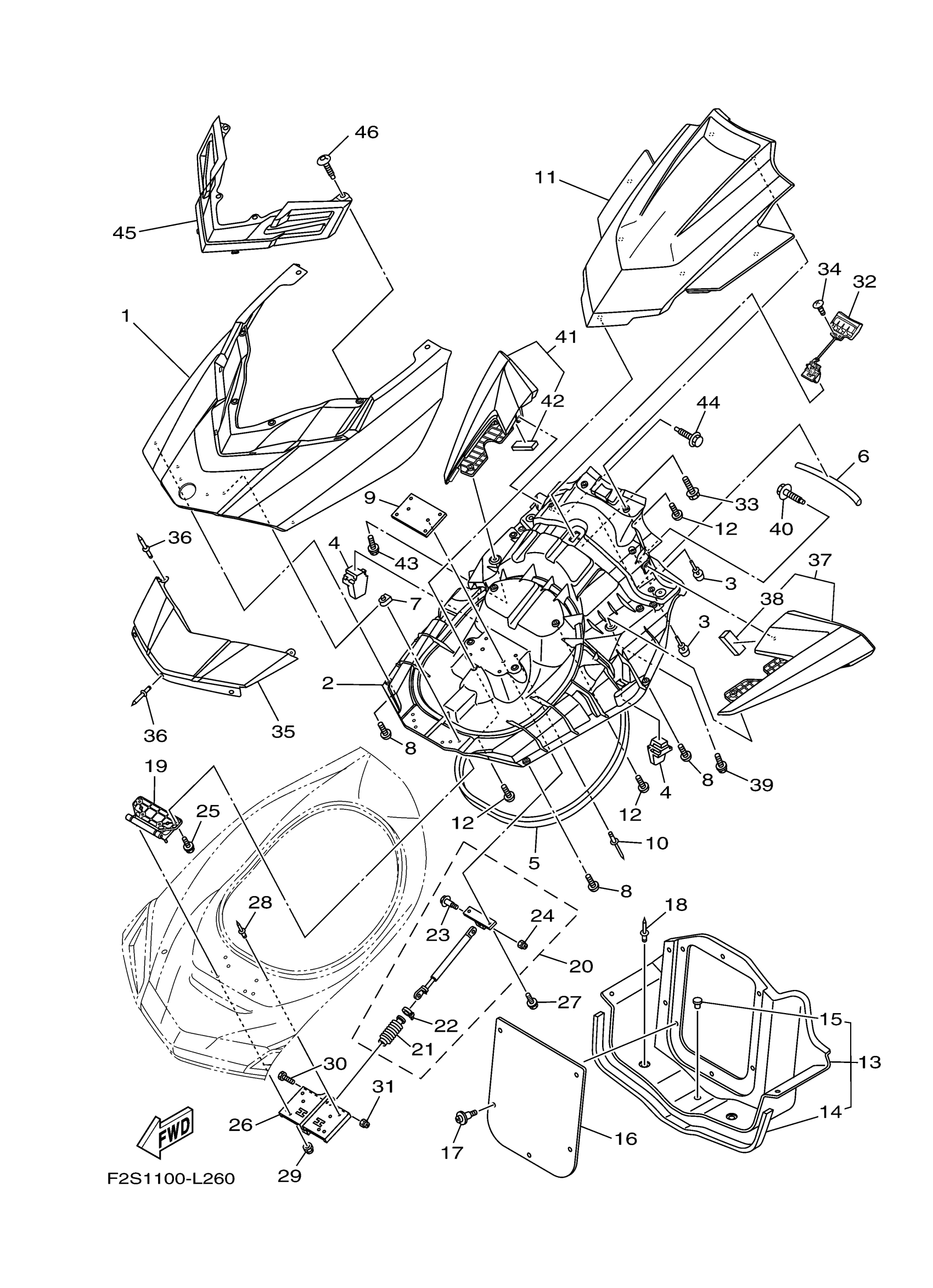

2016 Yamaha FX Ho (FB1800R) Engine Hatch 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LID, ENGINE ROOM (BMG)

F2S-U517B-01-P3

1

$190.75

In stock

1

LID, ENGINE ROOM (VPBM6)

F2S-U517B-01-P9

1

$258.45

In stock

2

INNER, ENGINE HATCH

F2S-U519G-02-00

1

$278.45

In stock

3

. CUSHION, RUBBER

F1W-U3768-01-00

1

$1.62

In stock

4

STOPPER, HATCH 1

F2S-U5135-00-00

1

$2.69

In stock

5

PACKING 1

F2S-U2663-00-00

1

$26.91

In stock

6

PACKING 3

F2S-U266B-00-00

1

$3.62

In stock

7

NUT, SPRING(GJ3)

90183-06902-00

1

$9.14

In stock

8

SCREW

F2S-U13C1-00-00

1

$2.69

In stock

9

PLATE, HATCH

F1W-U5148-00-00

1

$16.91

In stock

10

RIVET, BLIND

90267-48807-00

1

$2.38

In stock

11

VISOR (BMG)

F2S-U515N-01-P3

1

$238.45

In stock

11

VISOR (VPBM6)

F2S-U515N-01-P9

1

$238.45

In stock

12

SCREW

F2S-U13C1-00-00

1

$2.69

In stock

13

LOCKER,BOW

F2S-U475B-00-00

1
Out of stock

14

PACKING 4

F2C-U266C-00-00

1

$7.46

In stock

15

. PLUG, BLIND

90605-502U1-00

1

$2.46

In stock

16

PLATE, LOKER BOW

F2S-U475F-00-00

1

$12.29

In stock

17

RIVET

90269-08801-00

1

$1.31

In stock

18

RIVET

90269-08801-00

1

$1.31

In stock

19

HINGE, LID

F2S-U517D-00-00

1

$76.91

In stock

20

DAMPER ASSY

F2S-6514S-00-00

1

$207.49

In stock

21

. COVER, DAMPER

F1W-6514T-00-00

1

$23.99

In stock

22

BAND

1UA-82591-00-00

—
Out of stock

23

BOLT

90109-06218-00

1

$10.49

In stock

24

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

25

BOLT, WITH WASHER

90119-06896-00

1

$5.62

In stock

26

PLATE, HINGE LID

F2S-U518E-00-00

1

$49.22

In stock

27

BOLT, WITH WASHER

90119-06830-00

—

$1.22

In stock

28

RIVET, BLIND

90267-48020-00

1

$7.12

In stock

29

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

30

BOLT

90109-06218-00

1

$10.49

In stock

31

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

32

LOCK, LID

F2S-U517C-01-00

1

$38.77

In stock

33

BOLT, WITH WASHER (EW3)

90119-05912-00

1

$4.00

In stock

34

SCREW, TAPPING

9778R-50010-00

1

$1.38

In stock

35

COVER, FRONT (BMG)

F2S-U513M-01-P3

1

$78.45

In stock

35

COVER, FRONT (VPBM6)

F2S-U513M-01-P9

1

$84.60

In stock

36

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

37

MIRROR ASSY. 1

F2S-U590D-21-00

1

$156.91

In stock

38

. PACKING 3

F1K-U266B-00-00

1

$1.31

In stock

39

BOLT, WITH WASHER

90119-08907-00

1

$5.34

In stock

40

BOLT,WITH WASHER

90119-068B8-00

1

$31.40

In stock

41

MIRROR ASSY. 2

F2S-U590E-21-00

1

$156.91

In stock

42

. PACKING 3

F1K-U266B-00-00

1

$1.31

In stock

43

BOLT, WITH WASHER

90119-08907-00

1

$5.34

In stock

44

BOLT,WITH WASHER

90119-068B8-00

1

$31.40

In stock

45

CENTER ORNAMENT ASSY

F2S-U510D-01-00

1

$173.83

In stock

46

SCREW

F2S-U13C1-00-00

1

$2.69

In stock
