1971 Kawasaki F5-A Swing Arm/shock Absorbers Diagram

← All diagrams

Find the part on the Swing Arm/shock Absorbers diagram for your 1971 Kawasaki F5-A, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

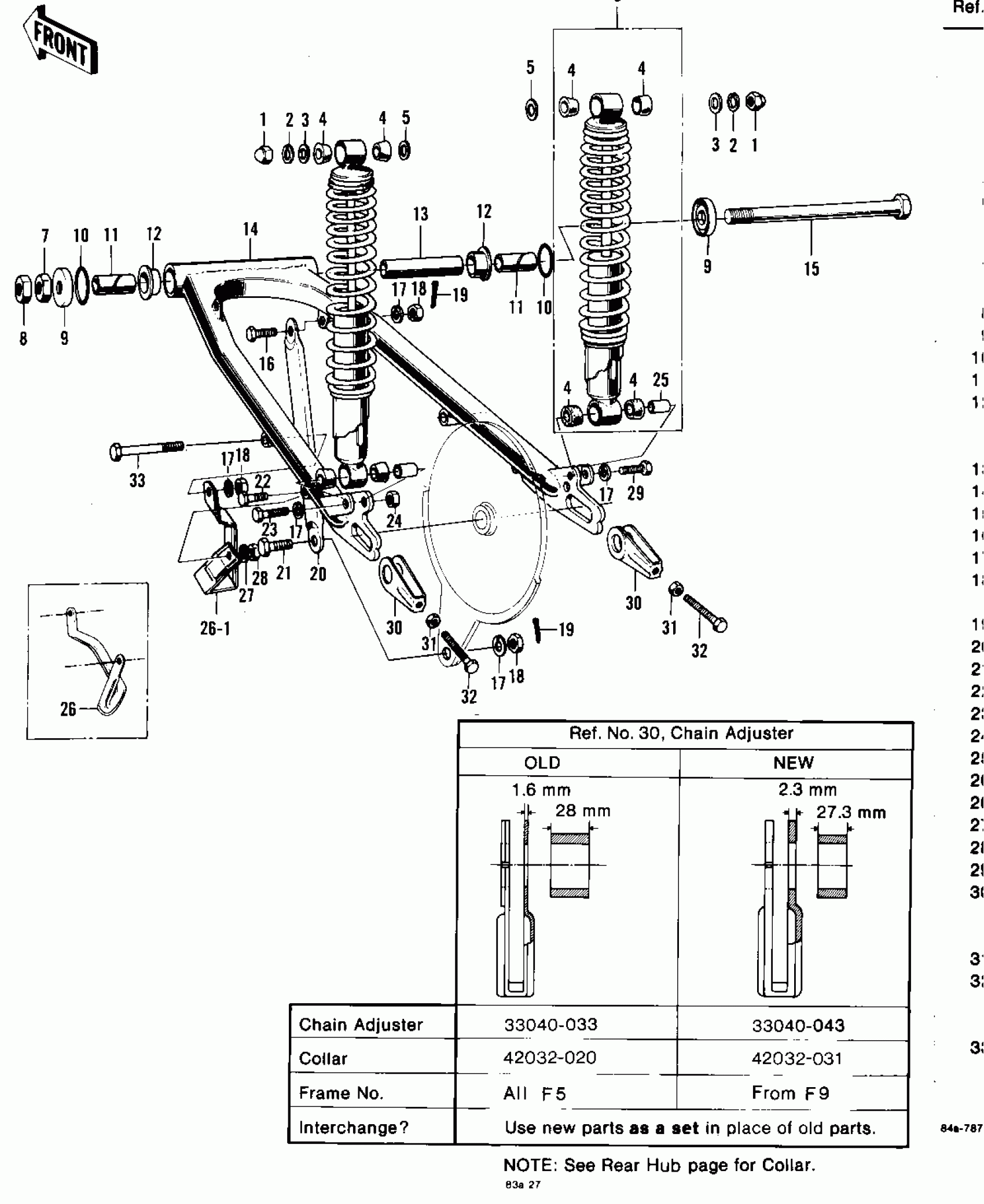

1971 Kawasaki F5-A Swing Arm/shock Absorbers Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

NUT,CAP,10MM

92020-003

1
Out of stock

2

WASHER SPRING 10MM

461F1000

1
Out of stock

3

WASHER,10.5X26X2.3

92022-044

1
Out of stock

4

BUSH SHOCK ABSORBER

45017-003

1
Out of stock

4

BUSH-SHOCK ABSORBER

45017-005

1
Out of stock

5

WASHER-PLAIN-SMALL,12MM

410B1200

1
Out of stock

6

SHOCK ABSBR RR

45014-069

1
Out of stock

6

SHOCK ABSBR RR

45014-069

1
Out of stock

7

NUT,14MM

314B1400

1
Out of stock

7

NUT,14MM

314B1400

1
Out of stock

8

NUT-HEX-FINE,14MM

315B1400

1
Out of stock

9

CAP-SWING ARM

33035-004

1
Out of stock

10

"0" RING,30MM

671B2530

1
Out of stock

11

SLEEVE-SWING ARM,SHRT

33034-013

1
Out of stock

12

BUSHING-SWING ARM

33033-009

1
Out of stock

12

BUSHING-SWING ARM

33033-009

1
Out of stock

13

SLEEVE-SWING ARM,LONG

33034-012

1
Out of stock

14

ARM-SWING

33001-028

1
Out of stock

15

SHAFT-SWING ARM PIVO

33032-025

1
Out of stock

16

BOLT,10X25

92003-017

1
Out of stock

17

WASHER SPRING 10MM

461F1000

1
Out of stock

18

NUT-HEX-FINE,10MM

314B1000

1
Out of stock

18

NUT-HEX-FINE,10MM

314B1000

1
Out of stock

19

PIN COTTER 2.0X15

550D2015

1
Out of stock

20

TORQUE LINK REAR BRK

43007-018

1
Out of stock

21

BOLT,10X32

92003-003

1
Out of stock

22

BOLT-HEX HEAD,6X32

110N0632

1
Out of stock

23

BOLT HEX HEAD 10X45

113N1045

1
Out of stock

24

NUT-HEX-FINE,10MM

315B1000

1
Out of stock

25

COLLAR,SHOCKABSORBER

45016-003

1
Out of stock

26

GUARD-CHAIN

55020-004

1

$9.00

In stock

26-1

GUARD-CHAIN

55020-009

1

$14.46

In stock

27

WASHER SPRING 8MM

461F0800

1
Out of stock

28

NUT,8MM

311B0800

1
Out of stock

29

BOLT HEX HEAD 10X35

113N1035

1
Out of stock

30

ADJUSTER CHAIN R.H

33040-033

1
Out of stock

30

ADJUSTER-CHAIN

33040-043

1
Out of stock

31

NUT 8MM

312B0800

1
Out of stock

32

BOLT,8X50

92001-1399

1
Out of stock

32

BOLT,8X50

92001-1399

1
Out of stock

33

BOLT,HEX HEAD,10X50

92001-1254

1
Out of stock

33

BOLT,HEX HEAD,10X50

92001-1254

1
Out of stock
