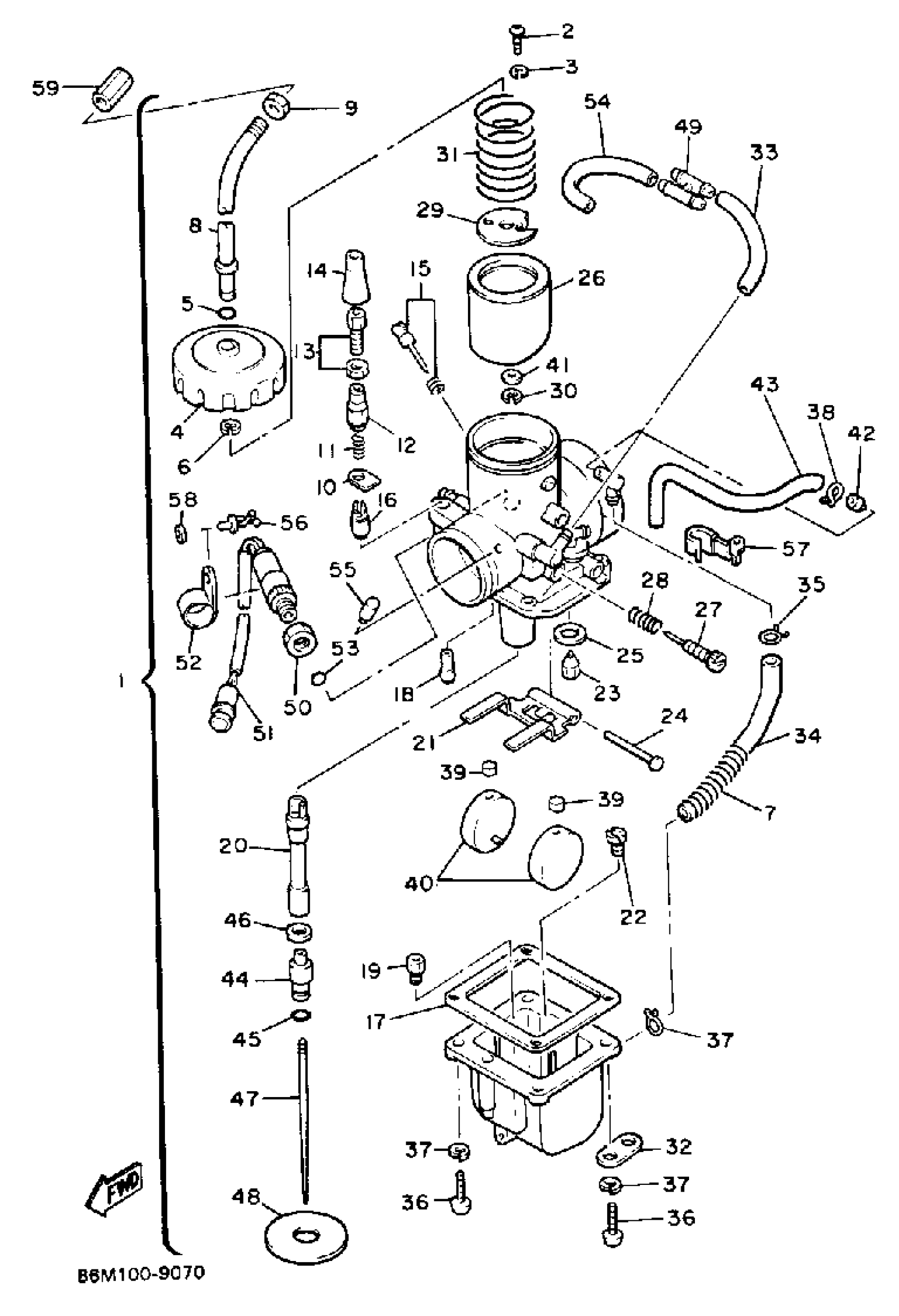

Yamaha EX570N (EXCITER) 1989 CARBURETOR Diagram

#

Description
Price

2

SCREW, PAN HEAD (713)

98580-04008-00

$5.60

3

YBS67-4 WASHER, SPRING

92990-04100-00

$0.86

4

. TOP, MIXING CHAMBER

3R4-14158-00-00

Unavailable

5

O-RING

8F2-14147-00-00

$2.96

6

CLIP

363-14137-00-00

$10.99

7

. SPRING

8X6-14589-00-00

Unavailable

8

. GUIDE, CABLE

8X6-14155-00-00

Unavailable

9

NUT, WIRE ADJUSTING

127-14161-00-00

$7.99

10

. PLATE, STARTER LVR

8A7-14178-00-00

Unavailable

11

SPRING, PLUNGER

127-14135-00-00

$7.99

12

CAP, PLUNGER

8U9-14174-00-00

$22.99

13

CABLE ADJUST SCREW SET

12G-14106-00-00

$19.99

14

CAP

8A7-14169-00-00

$18.49

15

AIR SCREW SET

23X-14104-00-00

$9.99

16

PLUNGER, STARTER

8U9-14171-00-00

$30.99

17

GASKET, FLOAT CHAMBER BODY

363-14184-00-00

Unavailable

18

. JET, PILOT #40

193-14142-40-A1

Unavailable

18

. JET, PILOT (#425)

193-14142-42-00

Unavailable

18

. JET, PILOT (#45)

193-14142-45-A1

Unavailable

19

JET, MAIN #230

137-14143-46-A1

Unavailable

19

JET, MAIN #250

137-14143-50-A1

Unavailable

19

JET, MAIN #270

137-14143-54-A1

Unavailable

19

JET, MAIN #290

137-14143-58-A1

Unavailable

19

JET, MAIN #320

137-14143-64-00

Unavailable

19

JET,MAIN #340

137-14143-68-00

Unavailable

20

. NOZZLE, MAIN

80N-14141-46-00

Unavailable

21

. ARM, FLOAT

363-14187-00-00

Unavailable

22

. JET, MAIN (#200)

3G2-14231-40-00

Unavailable

23

VALVE SEAT ASSY (1.5)

500-14190-15-00

Unavailable

24

PIN, FLOAT

537-14186-00-00

Unavailable

25

WASHER,VALVE SEAT

239-14195-00-00

Unavailable

26

. VALVE, THROTTLE 1

84M-14112-30-00

Unavailable

27

. SCREW, THROTTLE

40T-14122-00-00

Unavailable

28

SPRING, THROTTLE STOP

137-14133-00-00

Unavailable

29

. SEAT, SPRING

3V3-14136-00-00

Unavailable

30

CLIP

3FA-14137-00-00

Unavailable

31

. SPRING, THROTTLE VALVE

363-14131-00-00

Unavailable

32

. PLATE

313-14146-00-00

Unavailable

33

HOSE

89A-14987-00-00

Unavailable

34

HOSE

89A-14987-00-00

Unavailable

35

CARBURETOR ASY 1

87M-14101-00-00

Unavailable

35

CARBURETOR ASY 1

87M-14101-00-00

Unavailable

35

CLIP, PIPE

8A7-14139-00-00

Unavailable

36

SCREW, PAN HEAD(6B0)

97885-05016-00

Unavailable

37

YBS67-5 WASHER, SPRING

92990-05100-00

Unavailable

38

CLIP, PIPE

80N-14139-00-00

Unavailable

39

CAP

214-14118-00-00

Unavailable

40

. FLOAT

214-14185-00-00

Unavailable

41

. WASHER, NEEDLE

2H0-14235-00-00

Unavailable

42

. PILOT JET, AIR (15)

239-14172-15-00

Unavailable

43

HOSE

80N-14987-00-00

Unavailable

44

. SETTER, NEEDLE JET

276-14145-00-00

Unavailable

45

O-RING

214-14147-00-00

Unavailable

46

WASHER,MAIN JET

137-14153-00-00

Unavailable

47

. NEEDLE

239-14116-68-00

Unavailable

48

. PLATE

510-14146-00-00

Unavailable

49

NIPPLE

8J0-14251-00-00

Unavailable

50

. NUT, CABLE ADJUSTING

80N-14161-00-00

Unavailable

51

. SWITCH, CARBURETOR

80N-8259A-01-00

Unavailable

52

. PLATE

84M-14146-00-00

Unavailable

53

. O-RING

80N-14147-00-00

Unavailable

54

HOSE

89A-14987-00-00

Unavailable

55

CAP

84M-14169-00-00

Unavailable

56

CLAMP(81K)

90464-07078-00

Unavailable

57

. CLIP, PIPE

16G-14139-00-00

Unavailable

58

. WASHER

80N-14285-00-00

Unavailable

59

NUT, AJUSTING

8A7-26323-00-00

Unavailable
