1980 Yamaha EX440D Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1980 Yamaha EX440D, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

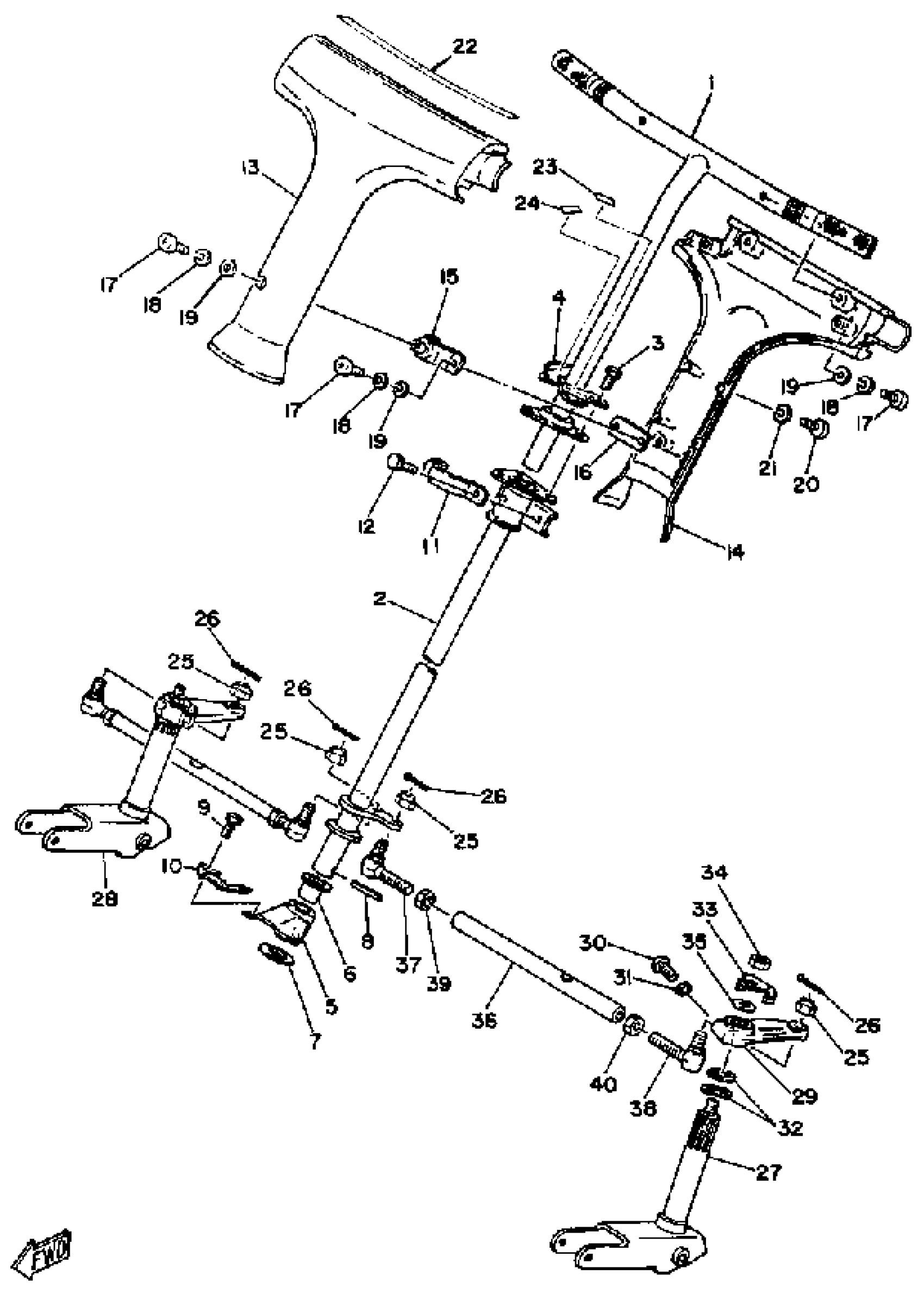

1980 Yamaha EX440D Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8G9-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8E7-23813-00-00

1
Out of stock

3

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

4

WASHER, LOCK 1

(8J7-23894-00-00)

1
Out of stock

5

BRACKET, STRG LOWERLOWER

8E7-23868-00-00

1
Out of stock

6

BEARING, STRG LOWERLOWER

8E7-23875-00-00

1
Out of stock

7

BEARING, STEERING

(856-23812-00-00)

1
Out of stock

8

PIN, SPRING

91609-60040-00

1
Out of stock

9

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

10

WASHER, LOCK 2

(8E7-23895-00-00)

1
Out of stock

11

WASHER, LOCK

90215-06054-00

1
Out of stock

12

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

13

PAD, STEERING

(8G9-23815-00-00)

1
Out of stock

14

PAD, STEERING

8G9-23817-00-00

1
Out of stock

15

BRACKET 1

8G9-23881-00-00

1
Out of stock

16

BRACKET 2

(8G9-23882-01-00)

1
Out of stock

17

SCREW, PAN

98517-05012-00

—

$3.91

In stock

18

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

19

WASHER(1RW)

92907-05600-00

—
Out of stock

20

SCREW, PAN HEAD

98517-04012-00

—

$3.28

In stock

21

WASHER(6TA)

92907-04100-00

—

$5.98

In stock

22

EMBLEM

8G9-23819-00-00

1
Out of stock

23

INDICATOR 4

(8J7-77744-00-00)

1
Out of stock

24

INDICATOR 5

(8J7-77745-00-00)

1
Out of stock

25

NUT, SELF-LOCKING

90185-10017-00

1
Out of stock

26

PIN, COTTER

91490-20025-00

—

$1.31

In stock

27

COLUMN, SKI 1

8G6-23853-00-00

1
Out of stock

28

COLUMN, SKI 2

8G6-23854-00-00

1
Out of stock

29

ARM, OUTSIDE 1

8G6-23851-00-00

1
Out of stock

30

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

31

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

32

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

33

WASHER, LOCK

90215-10096-00

1
Out of stock

34

NUT(3BM)

95314-10600-00

—

$1.74

In stock

35

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

36

ROD, STEERING RELAY

(8H6-23821-00-00)

1
Out of stock

37

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

38

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

39

NUT (682)

95380-10700-00

1

$5.78

In stock

40

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock
