TRACK - SUSPENSION

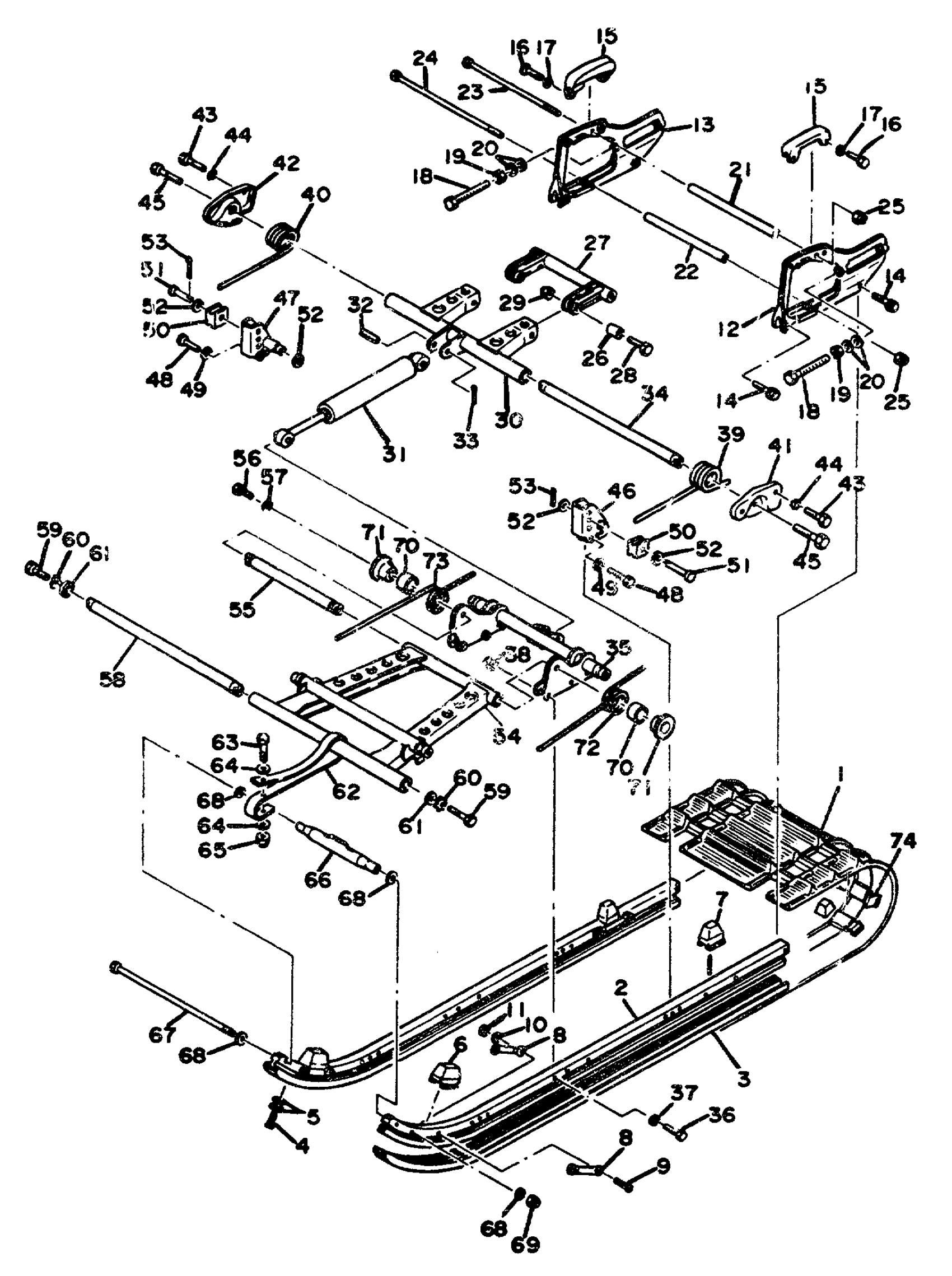

1977 Yamaha EX440A Track - Suspension Diagram
Find the part on the Track - Suspension diagram for your 1977 Yamaha EX440A, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
TRACK ASY
8V0-47110-00-00
2
FRAME, SLIDING 1
8E7-47411-00-00
3
UNAVAILABLE IN PRICE BOOK (8E7-47421-10-00)
8N5-47421-10-XX
6
DAMPER 2
8E3-47457-00-00
7
DAMPER 2
885-47457-00-00
8
PLATE, DAMPER
885-47458-01-00
10
YBS67-5 WASHER, SPRING
92990-05100-00
12
FRAME, SLIDING 2
8A5-47412-00-00
13
FRAME, SLIDING 3
8A5-47413-00-00
14
BOLT, WITH WASHER
90119-08008-00
18
BOLT, HEXAGON (899 TRACK)
90101-10293-00
20
WASHER (1T1)
90201-08649-00
23
BOLT, HEXAGON
97027-08250-00
24
BOLT (8M8)
90101-08374-00
30
ARM, PIVOT 2
8A5-47332-00-00
35
BRACKET 2 (8A5-47416-00)
8R0-47416-00-00
39
SPRING, TORSION
90508-95291-00
40
SPRING, TORSION
90508-95292-00
42
BRACKET, REAR 1
8A5-47426-00-00
46
BRACKET 5
(8E3-47463-00-00)
47
BRACKET 6
(8E3-47464-00-00)
54
ARM, PIVOT 1
8A5-47331-01-00
55
SHAFT 3
8A5-47485-02-00
60
WASHER, TTH
92907-10400-00
61
SPACER
885-47341-00-00
62
STOPPER 1
8E3-47495-00-00
66
BRACKET 1
899-47415-00-00
67
BOLT (8M8)
90101-08374-00
70
COLLAR
90387-30570-00
71
HOOK 1
8E7-47446-00-00
72
SPRING, TORSION
90508-65329-00
73
SPRING, TORSION
90508-65330-00
74
METAL, SLIDE
8A5-47115-00-00
