1978 Yamaha ET340B Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1978 Yamaha ET340B, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

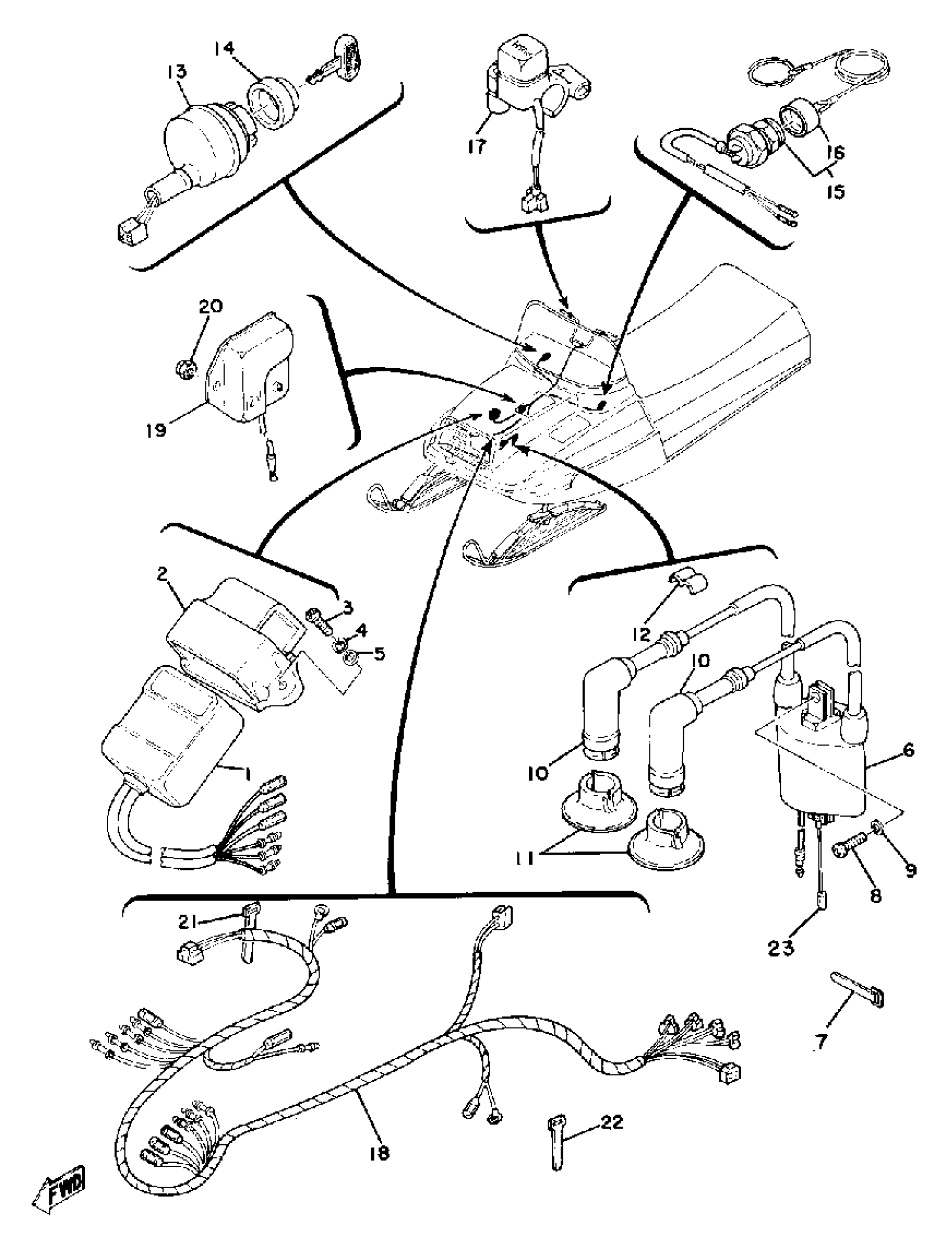

1978 Yamaha ET340B Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CDI UNIT ASSEMBLY

8G8-85540-20-00

1
Out of stock

2

BAND

363-85546-00-00

1
Out of stock

3

SCREW, PAN HEAD

98580-06016-00

1

$2.90

In stock

4

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

5

WASHER, PLATE

90201-06M08-00

1
Out of stock

6

IGNITION COIL ASY

8E7-82310-09-00

1
Out of stock

7

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

8

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

PLUG CAP ASSY

7KA-82370-00-00

1

$62.25

In stock

11

SEAL, PLUG CAP

8G8-82372-00-00

1
Out of stock

12

CLAMP, CORD

861-82361-00-00

—

$5.34

In stock

13

MAIN SWITCH ASSEMBLY

8F3-82508-20-00

1
Out of stock

14

COLLAR, MAIN SWITCH

806-82516-00-00

1
Out of stock

15

STOP SWITCH ASSY

8H8-82550-01-00

1

$83.12

In stock

16

CAP, SWITCH

8H8-82552-09-00

—

$42.05

In stock

17

SWITCH, HANDLE 1

8E3-83976-02-00

—

$93.69

In stock

18

WIRE HARNESS ASSEMBLY

(8G8-82590-20-00)

1
Out of stock

19

VOLTAGE REGULATOR ASSY

7XE-81910-00-00

—

$50.55

In stock

20

NUT, NYLON

95707-06300-00

—

$3.20

In stock

21

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

22

CLAMP 363154850100

90462-05005-00

—

$6.92

In stock

23

WIRE, SUB-LEAD

J42-82318-00-00

1

$4.15

In stock
