1986 Yamaha Excel III (EC340K) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1986 Yamaha Excel III (EC340K), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

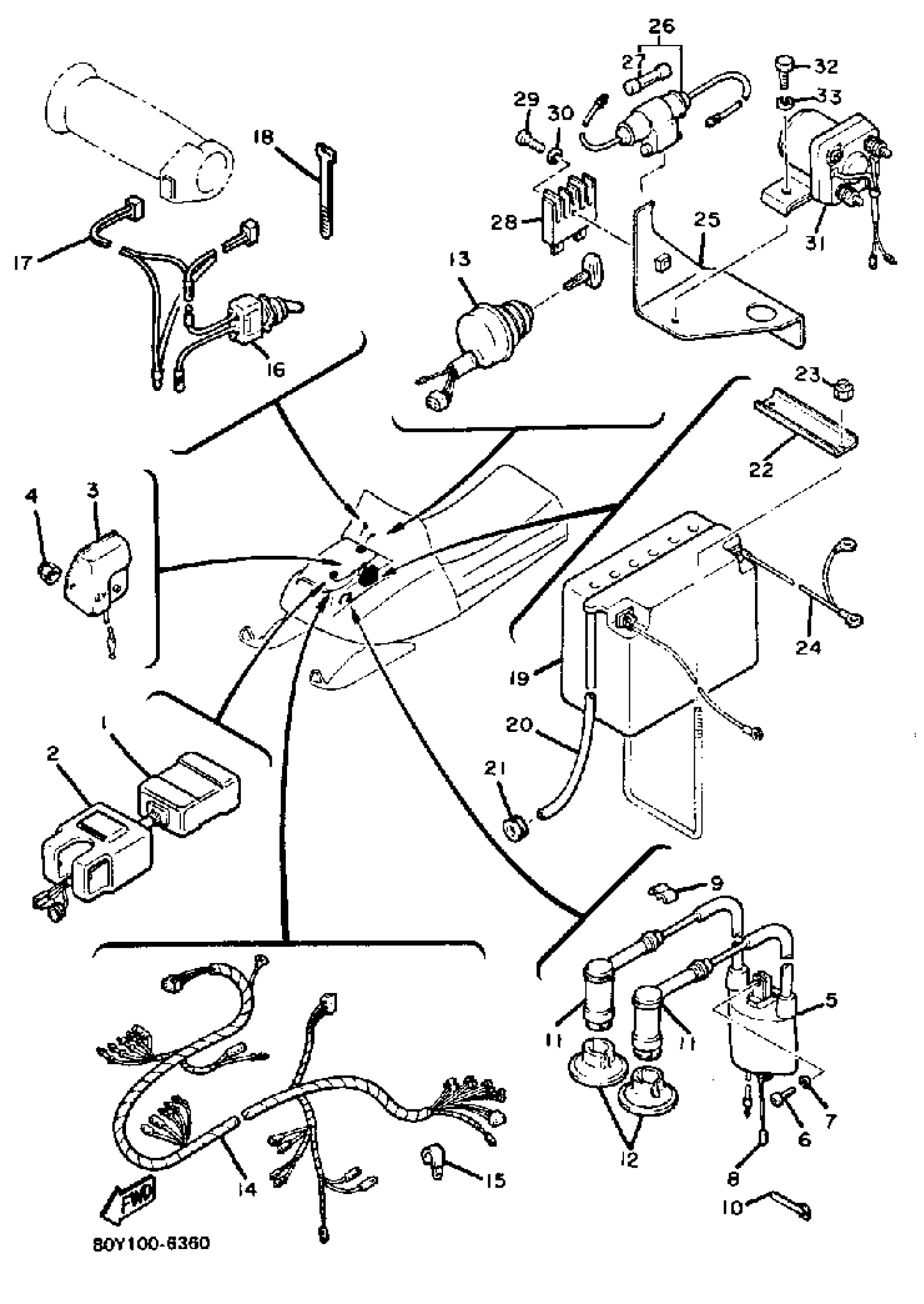

1986 Yamaha Excel III (EC340K) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

C.D.I. UNIT ASSEMBLY

8V0-85540-21-00

1
Out of stock

2

BAND

2A7-85546-00-00

—

$20.40

In stock

3

VOLTAGE REGULATOR ASSY

7XE-81910-00-00

1

$50.55

In stock

4

NUT, NYLON

95707-06300-00

1

$3.20

In stock

5

IGNITION COIL ASSEMBLY

8W3-82310-T0-00

1
Out of stock

6

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

7

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

8

WIRE, SUB-LEAD

87D-82318-00-00

1
Out of stock

9

GROMMET 1

8W6-82355-00-00

1
Out of stock

10

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

11

PLUG CAP ASSEMBLY

8J0-82370-10-00

1
Out of stock

12

SEAL, PLUG CAP

8G8-82372-00-00

1
Out of stock

13

MAIN SWITCH ASY

8J9-82510-20-00

1
Out of stock

14

WIRE HARNESS ASSEMBLY

80Y-82590-20-00

1
Out of stock

15

CLAMP

90465-08028-00

1

$4.62

In stock

16

SWITCH

82J-82917-00-00

—

$107.95

In stock

17

WIRE, SUB-LEAD

80X-82318-00-00

1
Out of stock

18

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

19

YB14LA2 YUASA BATTERY

YB1-4LA20-00-00

1
Out of stock

20

HOSE (L340)

90445-08684-00

—

$3.37

In stock

21

GROMMET 152845180000

90480-12013-00

—
Out of stock

22

PLATE, BATTERY FITTING

8J4-82136-00-00

1
Out of stock

23

NUT, NYLON

95707-06300-00

1

$3.20

In stock

24

WIRE PLUS LEAD

84N-82115-00-00

1
Out of stock

25

PLATE, RECTIFR FTNG

8W8-81975-00-00

1
Out of stock

26

FUSE HOLDER ASSEMBLY

2J2-82150-10-00

1
Out of stock

27

FUSE

682-82151-02-00

1
Out of stock

28

RECTIFIER ASSY (RXKING,RXS)

3HB-H1970-01-00

1
Out of stock

29

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

31

. STARTER RELAY ASSY

8J9-81940-10-00

1
Out of stock

32

BOLT (661)

97013-06012-00

—

$4.71

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
