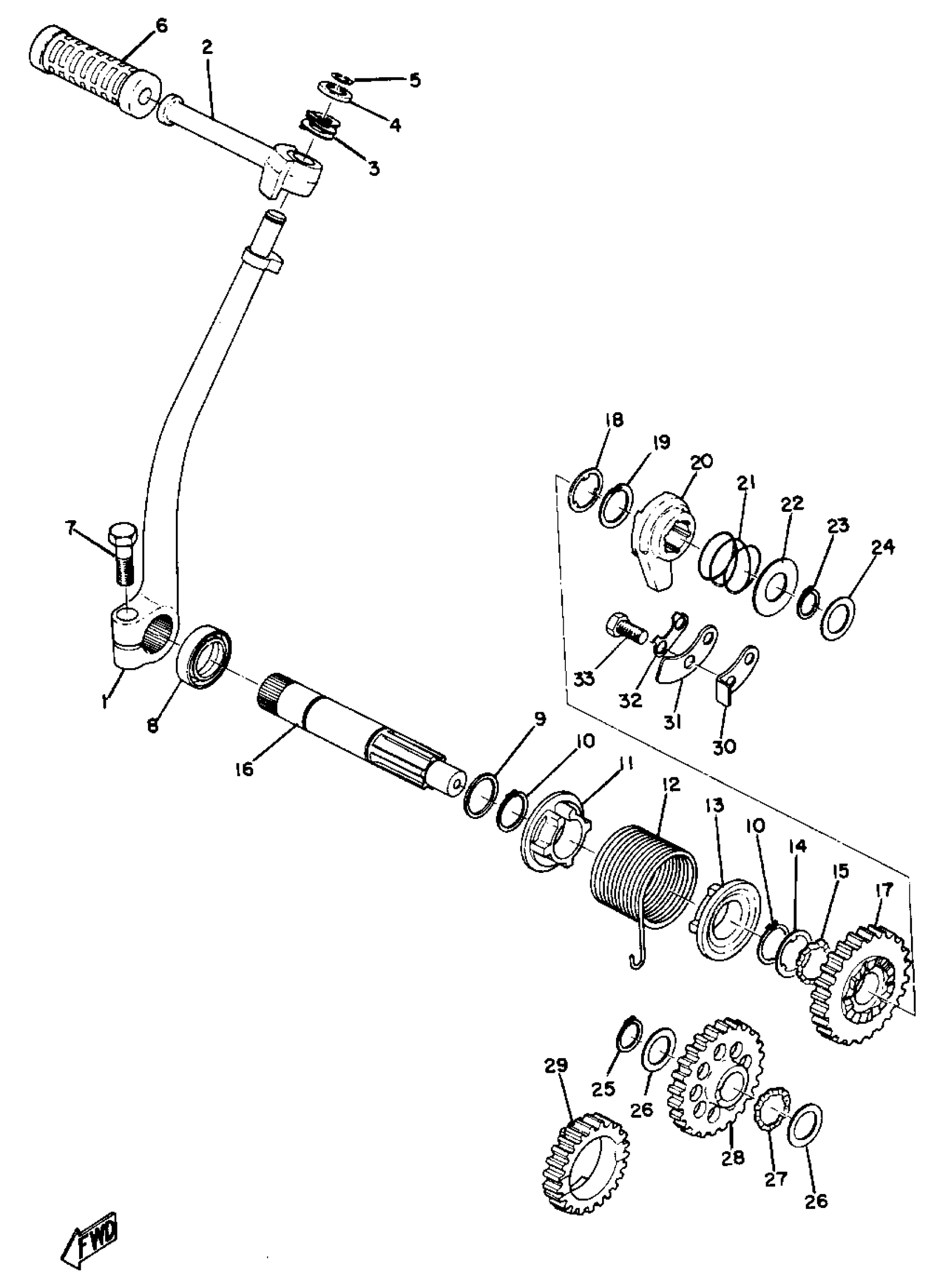

Yamaha DT1S (DT1S) 1969 KICK Diagram
#
Description
Price
1
KICK CRANK ASSEMBLY
275-15610-00-93
Unavailable
2
LEVER, KICK
(214-15612-01-00)
Unavailable
9
WASHER, PLATE (5N0)
90201-203E7-00
Unavailable
11
COVER, SPRING
(214-15676-00-00)
Unavailable
12
SPRING, TORSION (214-15665-00)
90508-30079-00
Unavailable
13
GUIDE, SPRING
(214-15664-00-00)
Unavailable
14
WASHER
(214-15653-00-00)
Unavailable
15
WASHER, WAVE
(90206-20047-00)
Unavailable
16
AXLE, KICK
214-15661-00-00
Unavailable
17
GEAR, KICK (24T)
308-15641-00-00
Unavailable
18
WASHER, CLAW (168-15653-00)
90214-16009-00
Unavailable
19
CIRCLIP (525)
93410-20038-00
Unavailable
20
WHEEL, RATCHET
(308-15671-00-00)
Unavailable
21
SPRING COMPRESSION168156750000
90501-16107-00
Unavailable
22
WASHER, PLAIN (1JL)
90201-155K6-00
Unavailable
23
CIRCLIP(1AR)
99009-15400-00
Unavailable
24
SHIM
132-15644-00-00
Unavailable
25
CIRCLIP(1AR)
99009-15400-00
Unavailable
26
SHIM, MAIN AXLE (1.0)
164-17417-00-10
Unavailable
27
WASHER WAVE 137156430000
90206-15021-00
Unavailable
28
GEAR, KICK IDLE (23T)
275-15651-00-00
Unavailable
29
GEAR, KICK PINION
(214-15631-00-00)
Unavailable
30
STOPPER
214-15668-00-00
Unavailable
31
GUIDE, RATCHET WHEEL
2NX-15674-00-00
Unavailable
32
WASHER, LOCK
214-15686-00-00
Unavailable
33
BOLT, STUD
(90116-06180-00)
Unavailable
