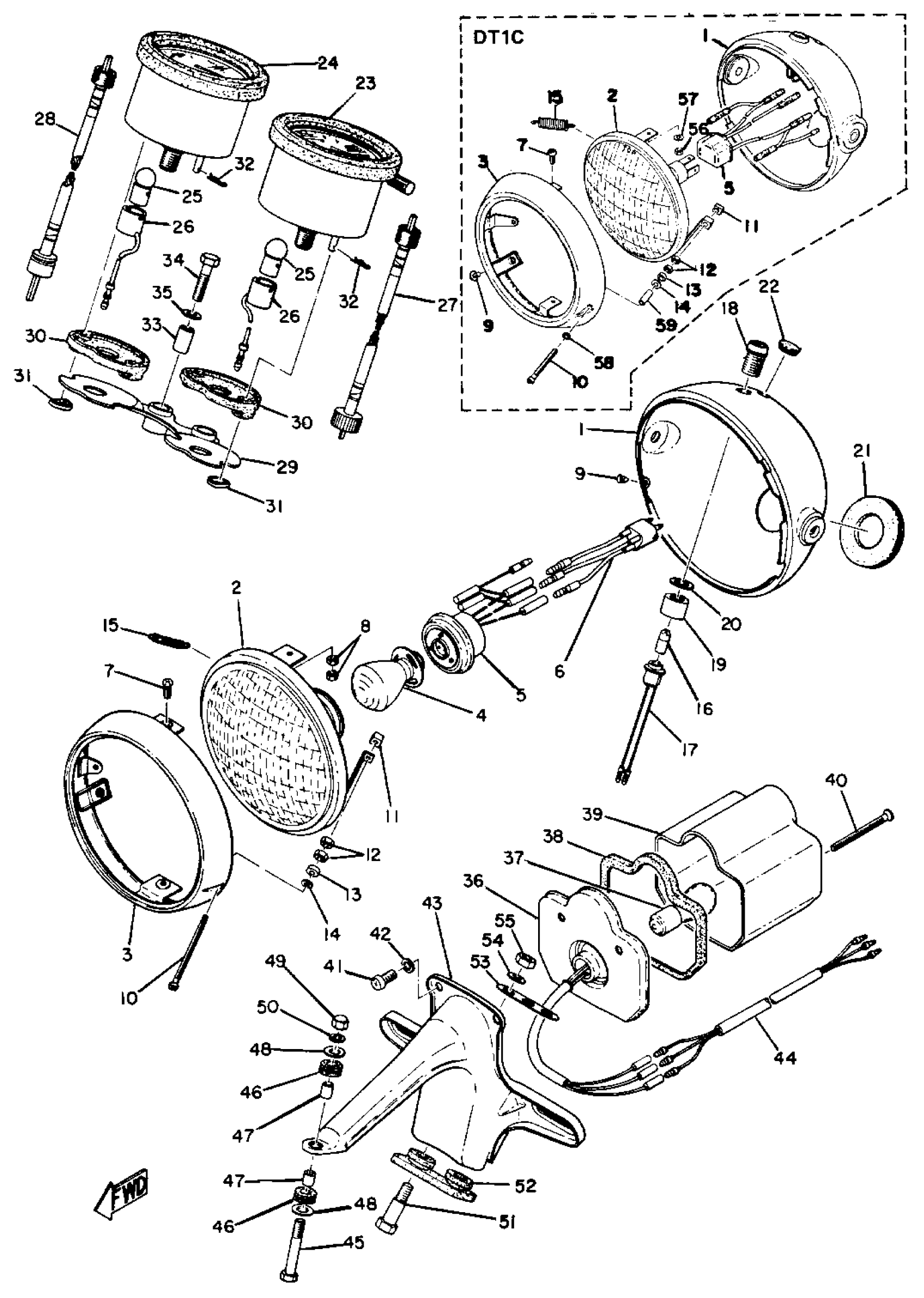

Yamaha DT1S (DT1S) 1969 HEAD LAMP, TAIL LAMP & SPEEDOMETER Diagram

#

Description
Price

1

BODY ASSEMBLY, HEADLIGHT

(214-84130-61-52)

Unavailable

1

BODY ASSEMBLY, HEADLIGHT

(214-84130-61-63)

Unavailable

1

SOCKET, CORD

261-84312-61-00

Unavailable

2

TAILLIGHT UNIT ASSEMBLY

(214-84510-61-00)

Unavailable

2

LENS ASSEMBLY

233-84120-60-00

Unavailable

2

LENS ASSEMBLY

233-84120-60-00

Unavailable

3

RIM, HEADLIGHT

(214-84115-61-00)

Unavailable

3

RIM, HEADLIGHT

233-84115-60-00

Unavailable

4

BULB,HEAD LAMP(6V35/35W)

214-84114-60-00

$23.99

5

SOCKET

214-84112-61-00

Unavailable

6

CORD, HEADLIGHT

(214-84159-61-00)

Unavailable

7

SCREW,PAN HEAD (646)

98580-05012-00

$7.99

8

NUT, HEXAGON SMALL

95317-05700-00

$8.49

9

SCREW, OVAL HEAD (1A0)

90152-05005-00

$4.29

10

SCREW 214841316100

90157-04001-00

$8.49

11

NUT, ADJUST

198-84334-60-00

Unavailable

12

NUT(6TA)

95307-04600-00

Unavailable

13

. SPACER

132-84328-60-00

Unavailable

13

SPACER

168-84328-60-00

Unavailable

14

YBS66-4 WASHER, PLAIN

92990-04200-00

Unavailable

15

SPRING

(132-84335-60-00)

Unavailable

16

BULB,METER(6V1.5W)

104-83517-10-00

Unavailable

17

PILOT LIGHT ASSEMBLY 1

256-84301-61-00

Unavailable

18

PILOT LIGHT ASSEMBLY

214-84101-61-00

Unavailable

19

PILOT LIGHT ASSEMBLY

214-84101-61-00

Unavailable

20

WASHER, IN.TOOTH

(92901-12300-00)

Unavailable

21

GROMMET, WIREHARNESS

214-84153-60-00

Unavailable

22

GROMMET

214-84154-60-00

Unavailable

23

SPEEDOMETER ASSEMBLY

(233-83570-31-00)

Unavailable

24

TACHOMETER ASSEMBLY

(275-83540-01-00)

Unavailable

25

BULB,(6V3W)

122-83516-10-00

Unavailable

26

SOCKET, METER

(235-83536-21-00)

Unavailable

27

SPEEDOMETER CABLE ASSY

1JN-83550-02-00

Unavailable

28

TACHOMETER CABLE

214-83560-00-00

Unavailable

29

BRACKET, METER

(214-83519-00-33)

Unavailable

30

DAMPER

214-83523-00-00

Unavailable

31

WASHER 214835240000

90209-05029-00

Unavailable

32

CLIP (156-83525-00)

90468-10050-00

Unavailable

33

BUSH, SPEC''L RUBBER (214-83528-00)

90385-06001-00

Unavailable

34

BOLT(JF7)

97080-06030-00

Unavailable

35

YBS66-6 WASHER, PLAIN

92990-06200-00

Unavailable

36

BASE, TAILLIGHT

(214-84511-61-00)

Unavailable

37

BULB,TAIL LAMP(6V17/5.3W)

122-84514-30-00

Unavailable

38

SEAT, BASE

(168-84712-60-00)

Unavailable

39

. LENS, TAILLIGHT

(168-84721-60-00)

Unavailable

40

. SCREW, RIM ADJUSTING

3AA-84331-00-00

Unavailable

41

WASHER, SPRING

92995-06100-00

Unavailable

42

SCREW PAN HEAD

98580-06010-00

Unavailable

43

BRACKET, LICENCE

(214-84551-61-35)

Unavailable

44

CORD, TAILLIGHT

(214-84517-00-00)

Unavailable

45

BOLT(3RV)

97014-06035-00

Unavailable

46

GROMMET 839774310000

90480-14023-00

Unavailable

47

COLLAR (J10)

90387-06026-00

Unavailable

48

WASHER, PLATE

90201-06380-00

Unavailable

49

NUT (J17)

95380-06800-00

Unavailable

50

WASHER, SPRING

92995-06100-00

Unavailable

51

BOLT 168217380000

90109-06017-00

Unavailable

52

DAMPER

214-84553-01-00

Unavailable

53

WASHER, SPEC''L SHAP

90209-10114-00

Unavailable

54

NUT, HEXAGON

95380-06600-00

Unavailable

55

YBS66-6 WASHER, PLAIN

92990-06200-00

Unavailable

56

NUT, HEXAGON (663)

95380-05600-00

Unavailable

57

YBS67-5 WASHER, SPRING

92990-05100-00

Unavailable

58

WASHER,SPECIAL

233-84127-60-00

Unavailable

59

. COLLAR, SCREW

233-84133-60-00

Unavailable
