1976 Yamaha DT175C (DT175C) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1976 Yamaha DT175C (DT175C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

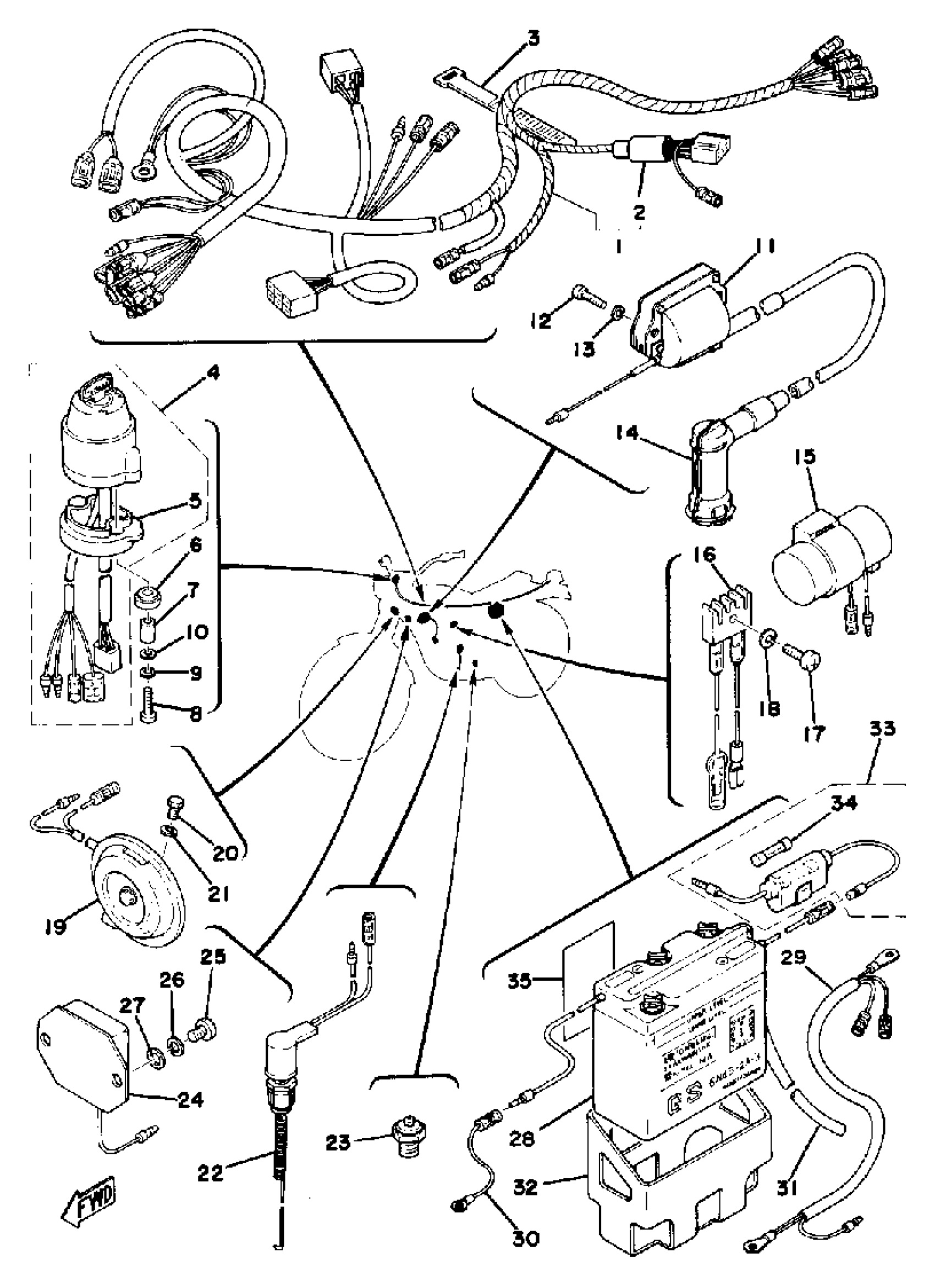

1976 Yamaha DT175C (DT175C) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WIRE HARNESS ASSEMBLY

(559-82590-20-00)

1
Out of stock

2

COVER, CONNECTER

(307-82599-01-00)

1
Out of stock

3

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

4

MAIN SWITCH ASSEMBLY

443-82508-21-00

1
Out of stock

5

. DAMPER, MAIN SWITCH

437-82555-00-00

1
Out of stock

6

DAMPER, STOPPER

1M1-82556-00-00

1
Out of stock

7

COLLAR, MAIN SWITCH

437-82516-00-00

1
Out of stock

8

SCREW, PANHEAD (A93)

98580-05525-00

1

$1.54

In stock

9

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

10

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

11

IGNITION COIL ASSEMBLY

1Y8-82310-40-00

1
Out of stock

12

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

PLUG CAP ASSY

56J-82370-00-00

1

$56.63

In stock

15

FLASHER RELAY ASSEMBLY

438-83350-62-00

1
Out of stock

16

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

17

SCREW, PAN HEAD(4MY)

98507-05018-00

—

$2.48

In stock

18

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

19

HORN

437-83371-13-00

1
Out of stock

20

BOLT (661)

97013-06012-00

—

$4.71

In stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

STOP SWITCH ASSEMBLY

437-82530-02-00

1
Out of stock

23

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

24

VOLTAGE REG ASY

443-81910-62-00

1
Out of stock

25

BOLT (661)

97013-06012-00

—

$4.71

In stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

WASHER, PLATE (4H7)

90201-061A5-00

—

$5.86

In stock

28

6N4B2A3 YUASA BATTERY

6N4-B2A3Y-00-00

1
Out of stock

29

WIRE, MINUS LEAD

(173-82116-00-00)

1
Out of stock

30

WIRE, LEAD

558-82116-00-00

—
Out of stock

31

HOSE

90445-08286-00

1
Out of stock

32

SEAT, BATTERY

(558-82122-00-00)

1
Out of stock

33

FUSE HOLDER ASSY

55K-82150-02-00

—

$30.99

In stock

34

FUSE

1A0-82151-00-00

—
Out of stock

35

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock
