2016 Suzuki DR650SEL6 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2016 Suzuki DR650SEL6, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

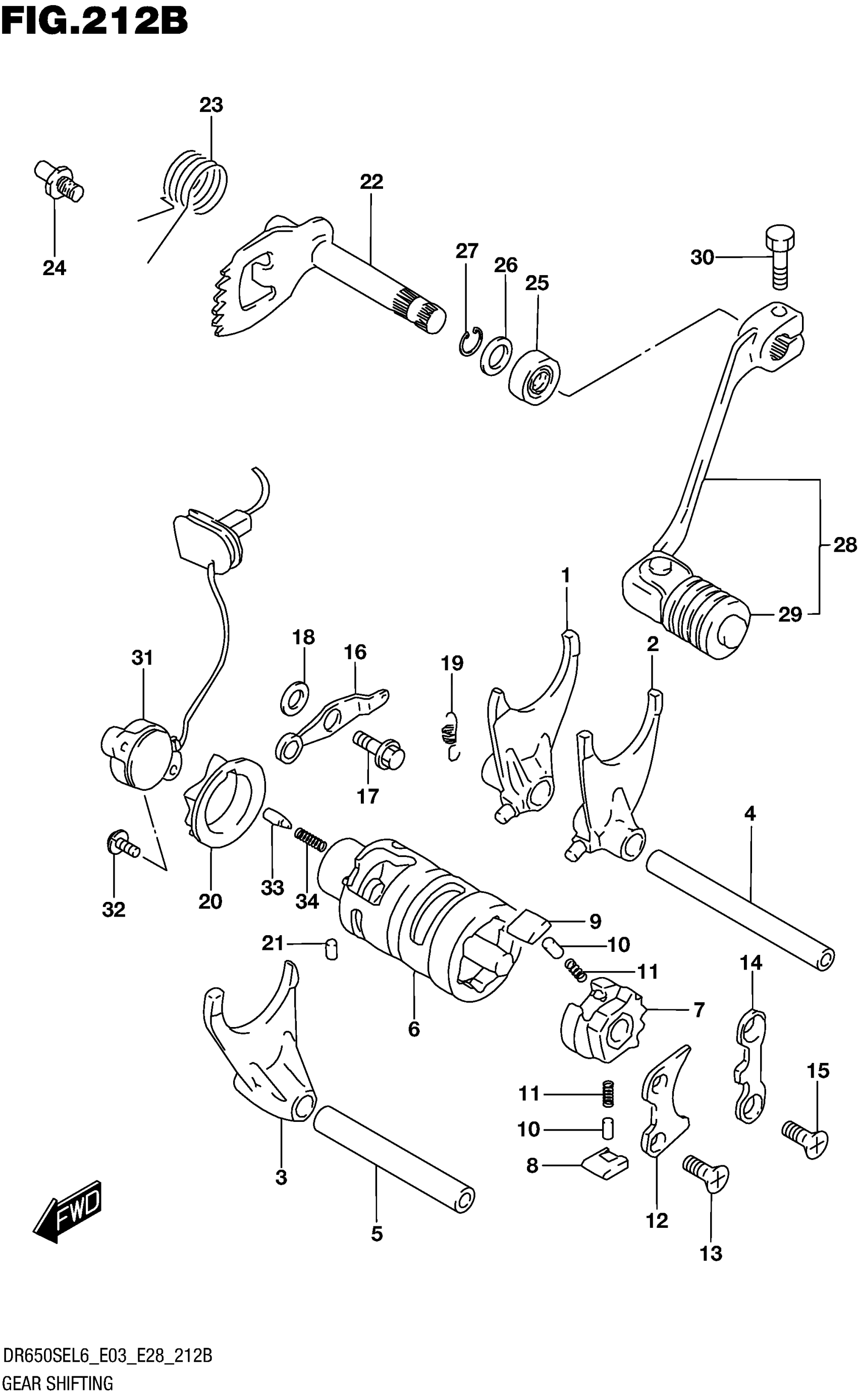

2016 Suzuki DR650SEL6 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK,GEAR SHIFT NO,1

25211-37401

1
Out of stock

2

FORK,GEAR SHIFT,NO,2

25221-37401

1
Out of stock

3

FORK,GEAR SHIFT,NO.3

25231-14A01

1
Out of stock

4

SHAFT, FORK NO.1 (L:95)

25411-20A11

1
Out of stock

5

SHAFT, FORK NO.2 (L:75)

25421-14A02

1
Out of stock

6

CAM, GEAR SHIFTING

25310-37400

1
Out of stock

7

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

8

PAWL, GEAR SHIFT NO.1

25323-34201

1
Out of stock

9

PAWL, GEAR SHIFT NO.2

25324-34201

1
Out of stock

10

PIN (5X8)

09261-05003

2
Out of stock

11

SPRING

09440-04003

2
Out of stock

12

LIFTER,GEAR SHIFT POLE

25331-14A00

1
Out of stock

13

SCREW (6X12)

09126-06011

2
Out of stock

14

GUIDE, CAM

25341-40001

1
Out of stock

15

SCREW (6X12)

09126-06011

2
Out of stock

16

STOPPER

25350-37400

1
Out of stock

17

BOLT (6X14.6)

09111-06054

1
Out of stock

18

WASHER

08211-06141

1
Out of stock

19

SPRING

09443-08020

1
Out of stock

20

PLATE,GEAR SHIFT CAM STOPPER

25381-37401

1
Out of stock

21

PIN

04221-04069

1
Out of stock

22

SHAFT,GEAR SHIFT

25510-32E00

1
Out of stock

23

SPRING

09444-26023

1
Out of stock

24

STOPPER, ARM

25671-01011

1
Out of stock

25

OIL SEAL (12X22X9)

09285-12006

1
Out of stock

26

WASHER

08212-12201

1
Out of stock

27

CIRCLIP

08331-3112A

1
Out of stock

28

LEVER ASSY,GEAR SHIFT

25600-32E00

1
Out of stock

29

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

1
Out of stock

30

BOLT

01500-0620A

1
Out of stock

31

BASE ASSY,NEUT SW TERMINAL

37720-32E10

1
Out of stock

32

SCREW

07120-0516A

2
Out of stock

33

PIN (5X15.5)

09209-05011

1
Out of stock

34

SPRING

09440-04010

1
Out of stock
