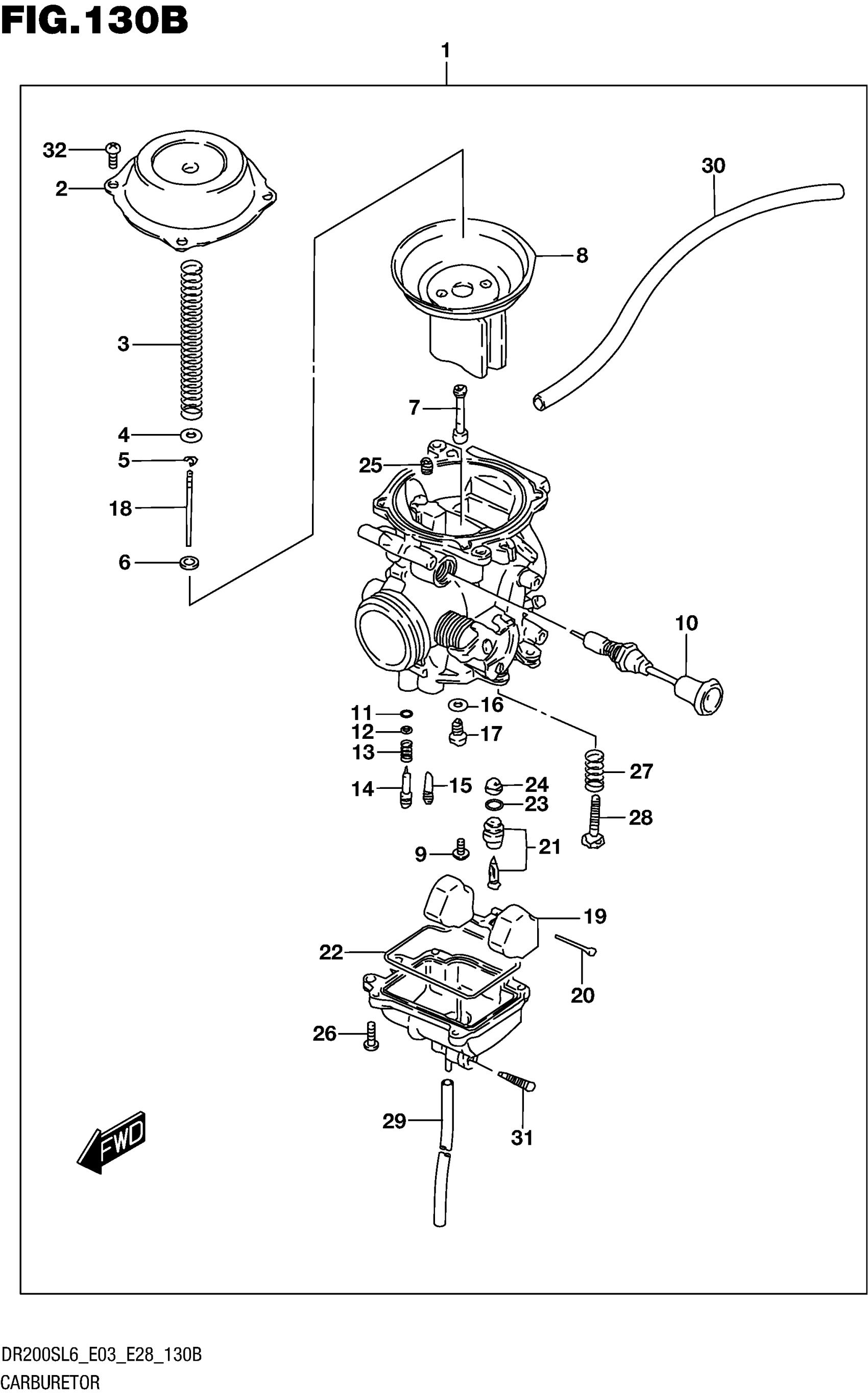

Suzuki DR200SL6 (2016) CARBURETOR (DR200SL6 E28) Diagram

#

Description
Price

1

CARBURETOR ASSY

13200-42AC2

Unavailable

2

.COVER

13502-42A00

$43.42

3

.SPRING

13417-42A00

Unavailable

4

.RING

13382-42A00

$4.46

5

.CLIP, NEEDLE

13394-10010

$4.76

6

.RING

13387-47010

$7.41

7

.JET, NEEDLE (P-5M)

09494-00881

Unavailable

8

DIAPHRAGM ASSY This part replaces 13500-42A00.

13500-42A01

Unavailable

9

.SCREW

13602-43410

$3.67

10

.PLUNGER ASSY

13411-42A20

Unavailable

11

O-RING This part replaces 13295-29900.

13295-29901

Unavailable

12

.WASHER

13291-29900

Unavailable

13

.SPRING (NT:45)

13268-47070

$4.33

14

.SCREW, PILOT

13279-47070

$13.33

15

.JET, PILOT (35)

09492-35008

Unavailable

16

.WASHER

13382-03110

$2.92

17

.JET, MAIN (125)

09491-25010

Unavailable

18

.NEEDLE, JET (5D77-1)

13383-42AC0

Unavailable

19

.FLOAT

13250-42A00

$33.99

20

.PIN, FLOAT

13254-92311

$2.41

21

.VALVE ASSY, NEEDLE

13370-44500

$50.83

22

$9.00

23

$5.97

24

.FILTER

13376-19F00

$10.26

25

.JET, AIR (135)

09493-27001

Unavailable

27

$6.00

28

.ADJUSTER

13267-25D00

Unavailable

29

.HOSE (3X7X600) | L:600->400 This part replaces 09355-30705-600.

09355-30001-600

Unavailable

30

HOSE,5X10X600 | L:600->250 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

32

.SCREW

02112-0408A

$1.15
