2009 Suzuki DR-Z70 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2009 Suzuki DR-Z70, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

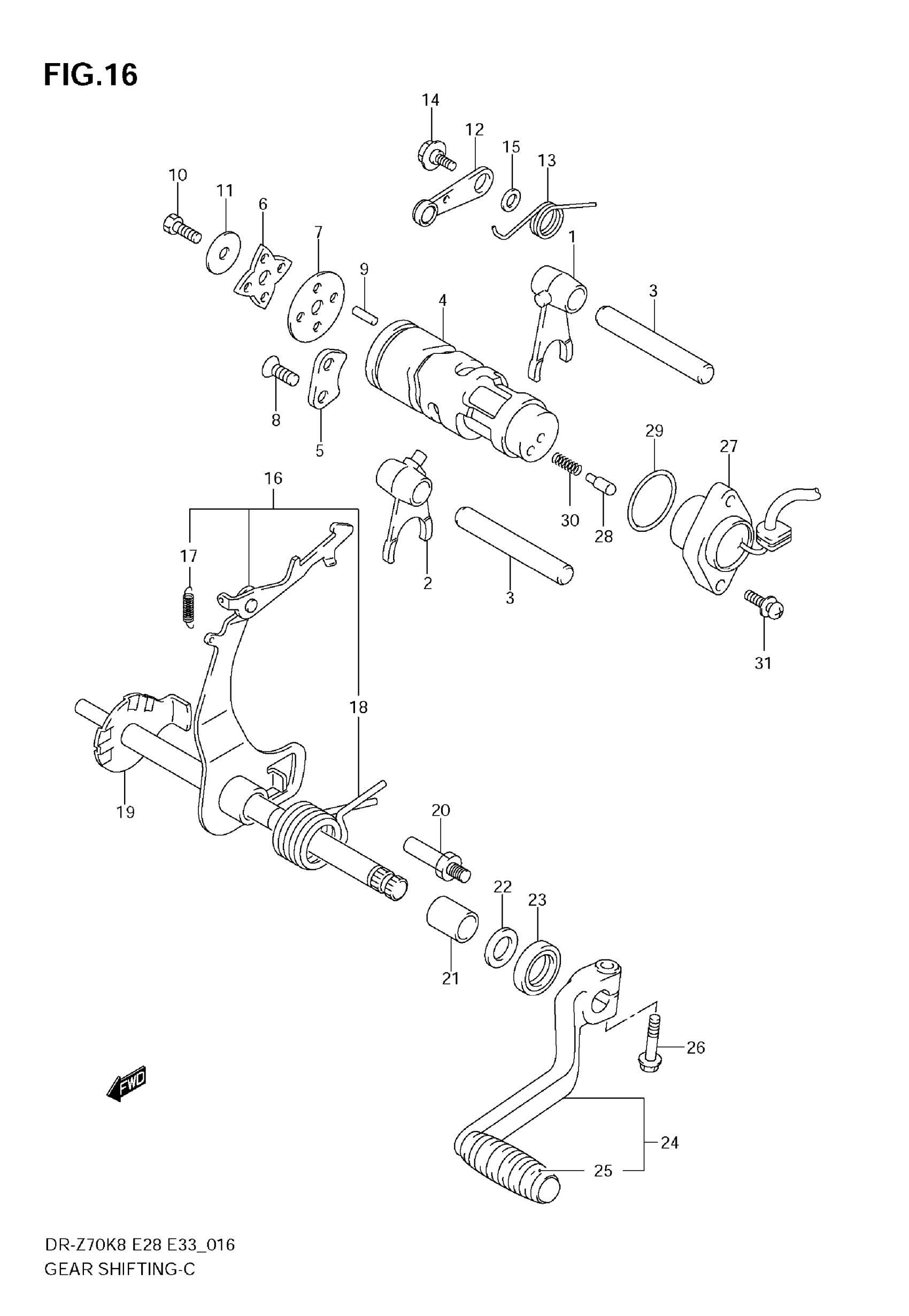

2009 Suzuki DR-Z70 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-09400

1
Out of stock

2

FORK, GEAR SHIFT NO.2

25221-02A00

1
Out of stock

3

SHAFT, GEAR SHIFT FORK

25421-04702

2
Out of stock

4

CAM, GEAR SHIFT

25311-14H00

1
Out of stock

5

RETAINER, GEAR SHIFT CAM

25341-09400

1
Out of stock

6

PLATE, SHIFT CAM STOPPER

25381-35401

1
Out of stock

7

GUIDE, GR SHIFT CAM

25382-35401

1
Out of stock

8

2

$2.23

In stock

9

ROLLER (4X13.8)

09261-04002

4
Out of stock

10

BOLT, SHIFT CAM PIN

01547-0616A

1
Out of stock

11

STOPPER, SHIFT CAM PIN

08211-06221

—
Out of stock

12

STOPPER, GEAR SHIFT CAM

25350-09D00

1
Out of stock

13

SPRING, SHIFT CAM STOPPER

25355-14H00

1
Out of stock

14

1

$2.85

In stock

15

1

$1.68

In stock

16

ASRM ASSY,GR SH | Includes Item(s) 17 - 18 This part replaces 25501-09440.

25500-09811

1
Out of stock

17

SPRING, SHIFT PAWL

09443-05030

1
Out of stock

18

SPRING

09444-26025

1
Out of stock

19

SHAFT, GEAR SHIFT

25510-09405

1

$69.02

In stock

20

STOPPER, SHAFT ARM

25671-35410

1
Out of stock

21

SPACER, GEAR SHIFT ARM | 12X16X20

09180-12036

1
Out of stock

22

WASHER, GEAR SHIFT ARM | 12X20X1

09181-12167

1
Out of stock

23

OIL SEAL (12X22X9) | 12X22X9 This part replaces 09285-12002.

09285-12006

1
Out of stock

26

BOLT, SHIFT LEVER

01500-0620B

1

$2.35

In stock

27

1

$47.45

In stock

28

CONTACT, NEUT SW

09209-05011

1
Out of stock

29

1

$2.43

In stock

30

SPRING, NEUT SW

09440-04010

1
Out of stock

31

SCREW, NEUT SW

02112-1516A

—
Out of stock
