FRONT FORK DAMPER

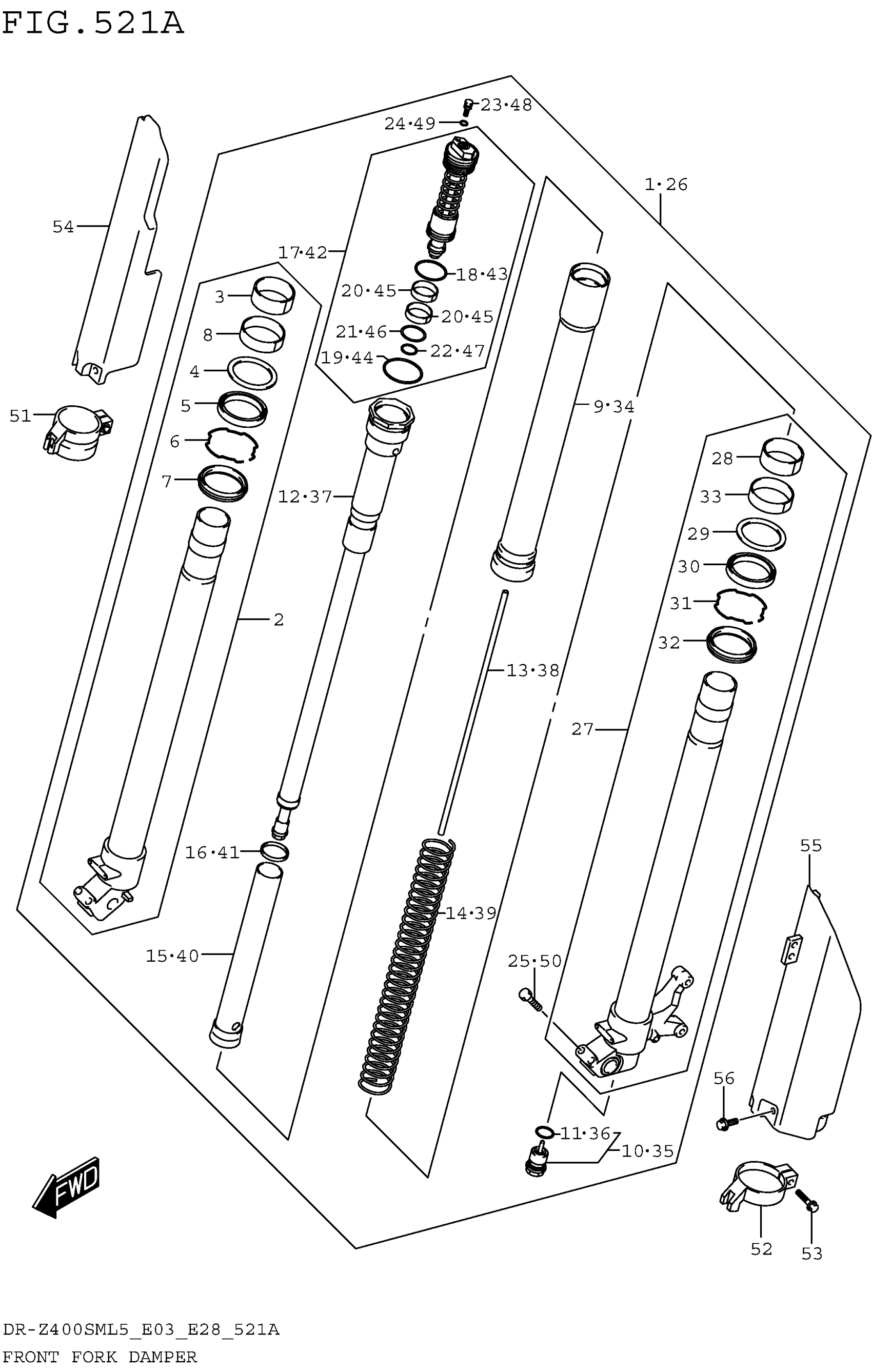

2015 Suzuki DR-Z400SML5 Front Fork Damper Diagram
Find the part on the Front Fork Damper diagram for your 2015 Suzuki DR-Z400SML5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
DAMPER ASSY, FRONT FORK RH
51103-29F70
9
TUBE, OUTER
51130-29F70
12
ROD, FRONT DAMPER
51190-29F70
13
ROD, PUSH
51191-29F70
14
SPRING, FRONT
51171-29F70
16
SEAT, SPRING
51178-29F70
18
O RING
51117-37F80
19
O RING
51118-37F80
26
DAMPER ASSY, FRONT FORK LH
51104-29F70
27
TUBE, INNER
51120-29F70
34
TUBE, OUTER
51130-29F70
37
ROD, FRONT DAMPER
51190-29F70
38
ROD, PUSH
51191-29F70
39
SPRING, FRONT
51171-29F70
41
SEAT, SPRING
51178-29F70
43
O RING
51117-37F80
44
O RING
51118-37F80
53
BOLT
01547-06207
