2021 Suzuki DR-Z400SM1 Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2021 Suzuki DR-Z400SM1, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

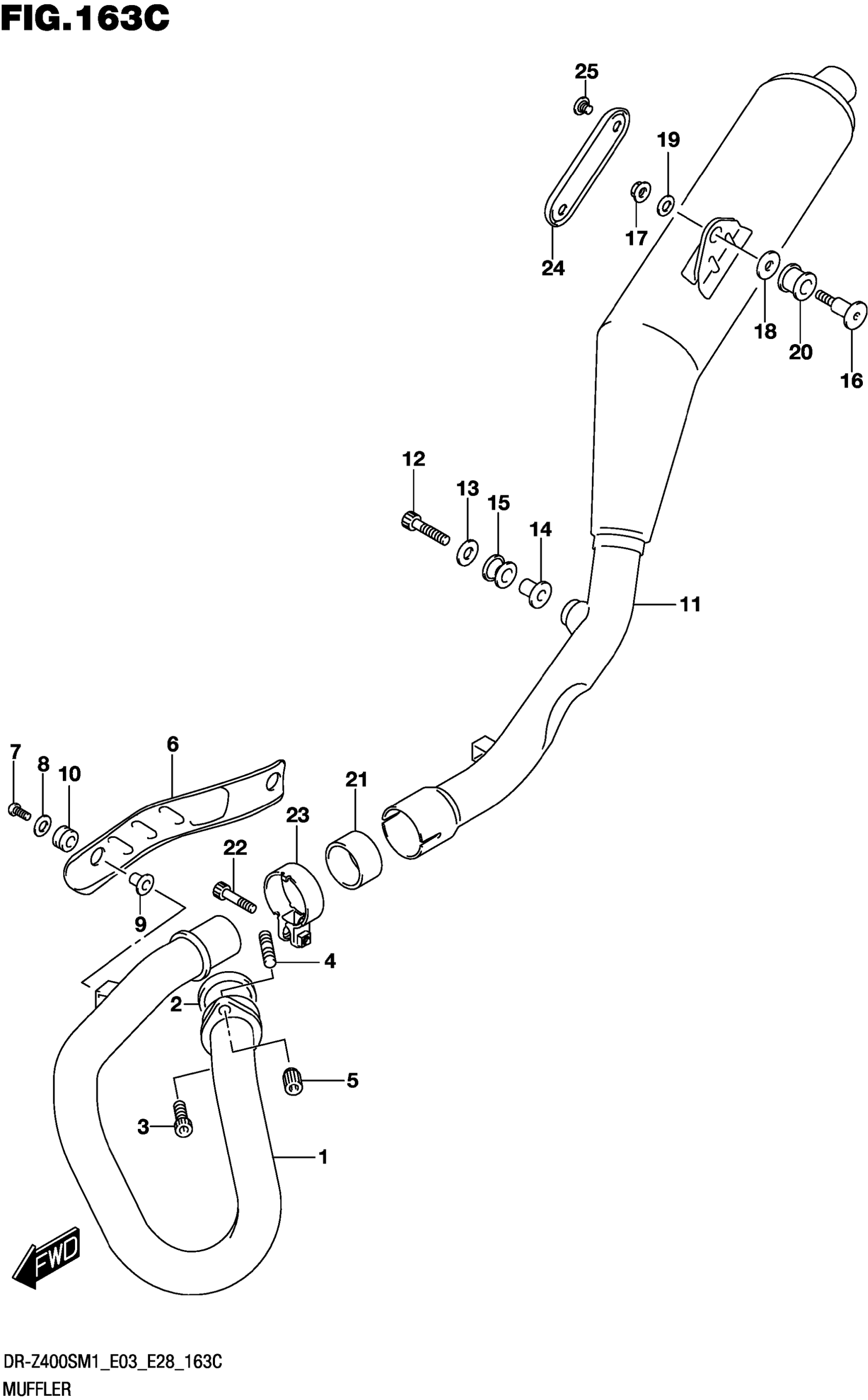

2021 Suzuki DR-Z400SM1 Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE EXHAUST

14150-29F10

1

$314.08

In stock

2

.GASKET EXHAUST PIPE

14181-29E02

1

$16.34

In stock

3

BOLT

07130-0825A

1
Out of stock

4

BOLT,STUD

01421-0816A

1

$1.91

In stock

5

NUT

09159-08112

1

$5.64

In stock

6

COVER EXHAUST PIPE

14180-29F30

1

$63.22

In stock

7

SCREW (6X16)

09139-06109

2

$2.92

In stock

8

WASHER (6.5X18X1.0)

09160-06056

2

$2.07

In stock

9

2

$3.85

In stock

10

CUSHION (8.4X18X6)

09320-08066

2
Out of stock

11

BODY MUFFLER

14310-29FA0-H01

1

$748.33

In stock

12

BOLT (8X35)

09106-08133

1
Out of stock

13

WASHER (8.5X26X1.6)

09160-08151

1
Out of stock

14

SPACER (8.6X12X17.5)

09180-08151

1
Out of stock

15

CUSHION

09320-12043

1
Out of stock

16

BOLT MUF SPRT RR

14419-29F00

1

$14.68

In stock

17

NUT

08319-3108A

1
Out of stock

18

WASHER (8.5X30X2.3)

09160-08503

1
Out of stock

19

WASHER

08322-0108A

1

$2.27

In stock

20

CUSHION (12X30X24)

09320-12048

1
Out of stock

21

1

$30.15

In stock

22

BOLT

07120-0840A

1

$3.33

In stock

23

1

$26.92

In stock

24

COVER MUFFLER

14782-29F00

1

$26.85

In stock

25

SCREW

14789-29F01

2
Out of stock
