2012 Suzuki DR-Z400SL2 Fuel Tank Diagram

← All diagrams

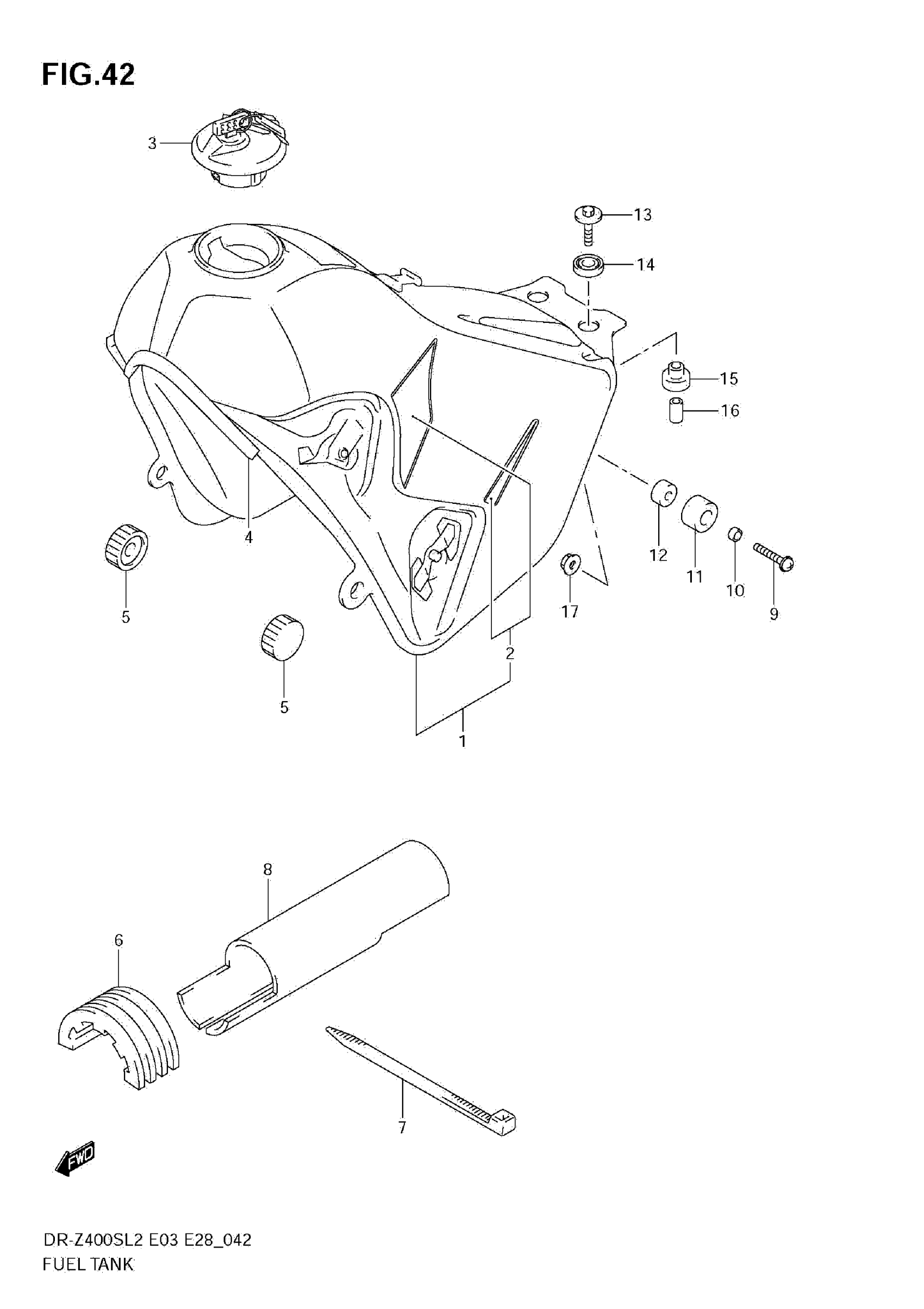

Find the part on the Fuel Tank diagram for your 2012 Suzuki DR-Z400SL2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Suzuki DR-Z400SL2 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK ASSY, FUEL (BLACK) | FOR 019

49200-29F30-3WX

1
Out of stock

1

TANK ASSY, FUEL (WHITE) | FOR 30H

49200-29F30-5UX

1
Out of stock

2

TAPE SET (WHITE/BLACK) | FOR 3WX

68120-29F20-HLY

—
Out of stock

2

TAPE SET (WHITE/BLUE) | FOR 5UX

68120-29F20-HLZ

1
Out of stock

4

MOLDING, FUEL TANK

68241-04X50-300

1
Out of stock

5

CUSHION

09329-10016

2

$3.00

In stock

6

CUSHION, UPPER

44541-29F00

1

$39.00

In stock

7

CLAMP (L:300)

09407-30402

2

$5.25

In stock

8

SHIELD, FUEL TANK

44194-29F00

1
Out of stock

9

SCREW

02112-1630B

1

$3.37

In stock

10

SPACER (6.5X20X9)

09180-06215

1

$8.63

In stock

11

CUSHION, SIDE

45149-14D00

1

$7.48

In stock

12

SPACER (6.5X9X5)

09180-06306

1

$2.22

In stock

13

BOLT (6X30)

09116-06214

2

$2.68

In stock

14

CUSHION

09320-14022

2
Out of stock

15

CUSHION (9X24X18) This part replaces 09320-10020.

09320-10071

2
Out of stock

16

SPACER (6.5X9X18)

09180-06271

2
Out of stock

17

NUT

08319-3106B

1
Out of stock
