2004 Suzuki DR-Z400S Air Cleaner Diagram

← All diagrams

Find the part on the Air Cleaner diagram for your 2004 Suzuki DR-Z400S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

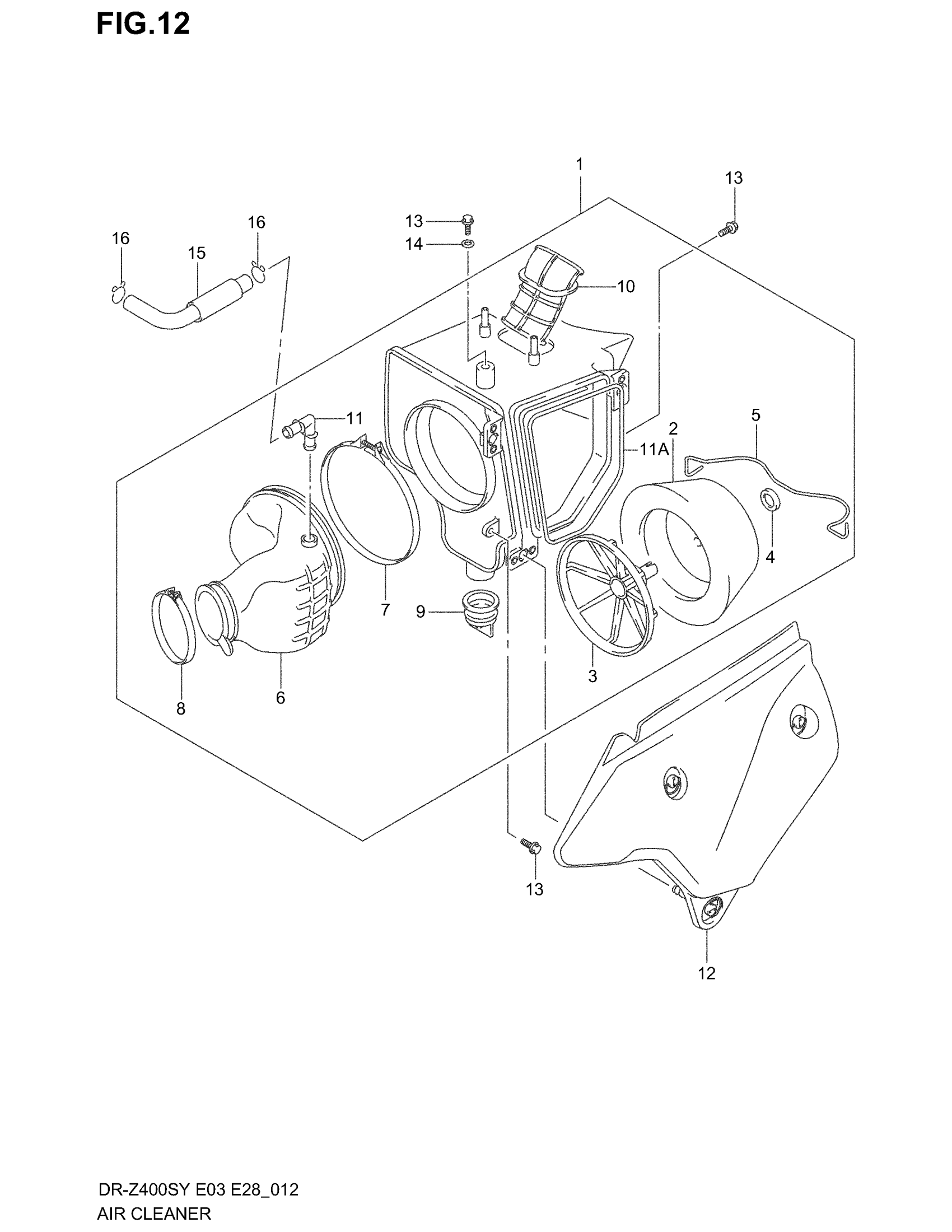

2004 Suzuki DR-Z400S Air Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CLEANER, AIR | MODEL Y/K1/K2 This part replaces 13701-29FB0.

13701-29FB2

1
Out of stock

1

CLEANER, AIR | MODEL K3/K4; Includes Item(s) 2 - 11A This part replaces 13701-29FB1.

13701-29FB2

1
Out of stock

2

FILTER, AIR CLEANER

13780-44E00

1
Out of stock

3

HOLDER, FILTER

13791-44E00

1
Out of stock

4

SPACER

13796-44E00

1
Out of stock

5

SPRING

13941-29F00

1
Out of stock

6

TUBE, OUTLET

13881-29FB0

1
Out of stock

7

CLAMP

13826-29F00

1
Out of stock

8

CLAMP

09402-64203

1
Out of stock

9

VALVE

13872-29F00

1
Out of stock

10

TUBE, INLET

13891-29FA0

1
Out of stock

11

JOINT This part replaces 13858-14D10.

13858-14D20

1
Out of stock

11A

GASKET, AIR CLEANER

13746-29F00

1
Out of stock

12

CAP,AIR CLEANER | FOR CT5 This part replaces 13740-29FA1-019.

13740-29FA2-019

1
Out of stock

12

CAP, AIR CLEANER (YELLOW) | FOR YR1 This part replaces 13740-29FA1-YR1.

13740-29FA1-YU1

1
Out of stock

12

CAP, AIR CLEANER (YELLOW) | FOR YU1

13740-29FA1-YU1

1
Out of stock

13

BOLT | MODEL Y/K1 This part replaces 01547-06163.

01547-0616B

3
Out of stock

13

BOLT | MODEL K2/K3/K4 This part replaces 01547-06163.

01547-0616B

2
Out of stock

13

BOLT | MODEL K2/K3/K4

09111-06054

1

$4.02

In stock

14

WASHER | MODEL Y/K1

09169-06060

1

$2.39

In stock

15

TUBE BREATHER This part replaces 13850-29FA0.

13850-29FA2

1
Out of stock

16

CLIP

09401-14101

2
Out of stock
