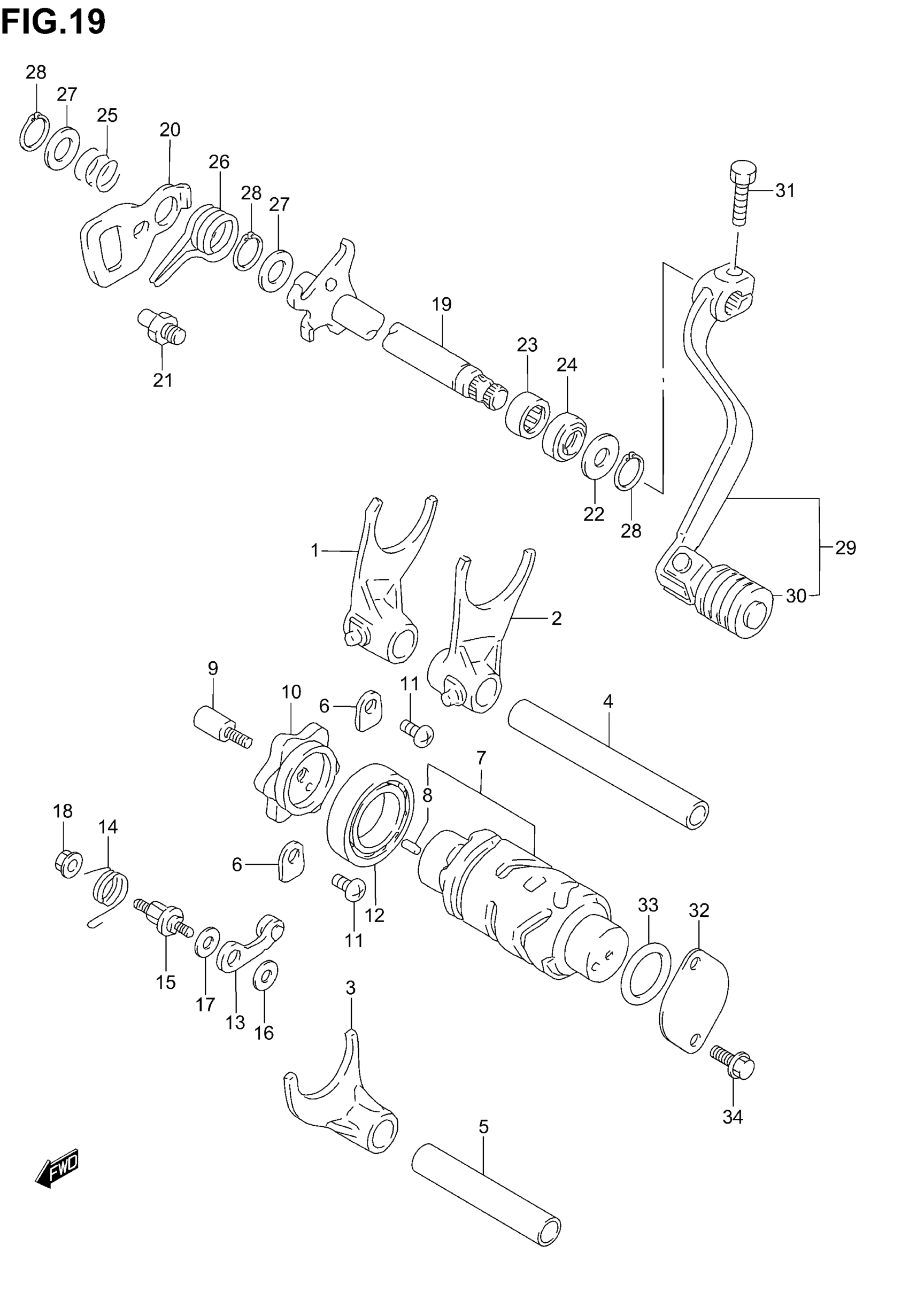

Find the part on the Gear Shifting diagram for your 2005 Suzuki DR-Z250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2005 Suzuki DR-Z250 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-14D02

1

$98.98

In stock

2

FORK, GEAR SHIFT NO.2

25221-14D03

1

$98.98

In stock

3

FORK, GEAR SHIFT NO.3

25231-14D02

1

$98.98

In stock

5

SHAFT, GEAR SHIFT FORK (L:70)

25421-14D00

1
Out of stock

6

RETAINER, SHIFT CAM BEARING

24741-21A00

2
Out of stock

7

CAM, GEAR SHIFT | Includes Item(s) 8

25310-14D10

1
Out of stock

8

PIN (4X13.8)

04221-04089

1
Out of stock

9

1

$9.08

In stock

10

PLATE, GEAR SHIFT CAM

25381-13E10

1

$62.80

In stock

11

2

$2.31

In stock

12

BEARING

08113-69050

1
Out of stock

13

STOPPER, GEAR SHIFT CAM

25350-24B00

1
Out of stock

14

SPRING, SHIFT CAM STOPPER This part replaces 25355-13E00.

25355-13E10

1
Out of stock

15

SUPPORT, CAM STOPPER ARM

25356-12C00

1
Out of stock

16

WASHER

08211-06141

1
Out of stock

17

WASHER

08212-06203

1
Out of stock

18

NUT This part replaces 08316-10063.

08316-1006B

1
Out of stock

19

SHAFT, GEAR SHIFT

25510-13E01

1

$127.21

In stock

20

1

$40.17

In stock

21

STOPPER, RETURN SPRING

25671-01011

1
Out of stock

22

WASHER (14.5X30X3.2) This part replaces 09160-14033.

09160-14062

1
Out of stock

23

BEARING (14X20X12)

09263-14027

1

$13.10

In stock

24

OIL SEAL (14X22X6)

09283-14006

1

$6.49

In stock

25

SPRING

09440-17009

1
Out of stock

26

SPRING

09444-20001

1

$5.18

In stock

27

WASHER (14X22X1.0)

09181-14167

2
Out of stock

28

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

3
Out of stock

29

1

$68.05

In stock

30

1

$5.04

In stock

31

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

1
Out of stock

32

CAP, NEUTRAL S/W HOLE

11451-46000

1

$3.80

In stock

33

1

$2.43

In stock

34

2

$3.22

In stock
