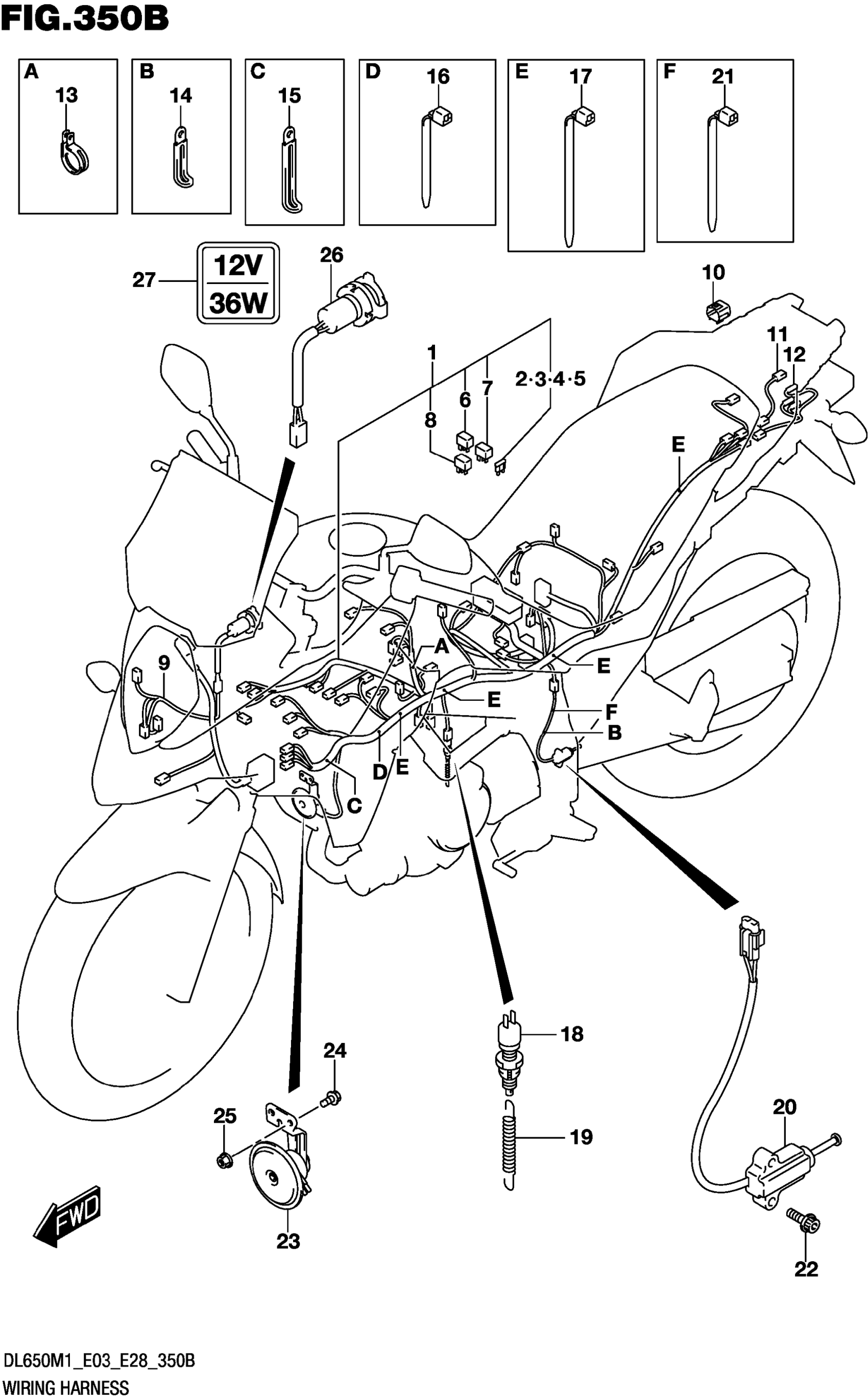

Suzuki DL650AM1 (2021) WIRING HARNESS (E03,E28) Diagram

#

Description
Price

1

HARNESS,WIRING NO.1

36610-28K10-000

Unavailable

2

.FUSE (3A)

09481-03501-000

Unavailable

3

.FUSE (10A)

09481-10504-000

Unavailable

4

.FUSE (15A)

09481-15504-000

Unavailable

5

.FUSE (25A)

09481-25504-000

Unavailable

6

.RELAY ASSY | FOR FUEL PUMP

38860-76F01-000

Unavailable

7

.RELAY ASSY | FOR FAN MOTOR

38860-76F01-000

Unavailable

8

.RELAY ASSY | FOR SIDE STAND

38860-76F01-000

Unavailable

9

HARNESS,WIRING NO.2

36620-28K00-000

Unavailable

10

CAP,TS

36654-06J01-000

Unavailable

11

WIRE,REAR COMB LEAD

36853-28K00-000

Unavailable

12

WIRE,REAR TURNSIGNAL LEAD

36856-28K00-000

Unavailable

13

CLAMP

09403-26402-000

Unavailable

14

CLAMP (L:45)

09404-06429-000

Unavailable

15

CLAMP (L:80)

09404-06030-000

Unavailable

16

CLAMP (L:125)

09407-14403-000

Unavailable

17

CLAMP (L:165)

09407-18402-000

Unavailable

18

SWITCH ASSY,STOP LAMP

37740-31D00-000

Unavailable

19

SPRING

09443-06012-000

Unavailable

20

SWITCH ASSY,SIDE STAND

37840-06G01-000

Unavailable

21

CLAMP (L:100)

09407-10404-000

Unavailable

22

BOLT

01550-0616A-000

Unavailable

23

HORN ASSY

38500-11J00-000

Unavailable

24

BOLT (6X16)

09118-06017-000

Unavailable

25

NUT (6X12)

08316-1006A-000

Unavailable

26

TERMINAL,POWER SOURCE

38850-31J00-000

Unavailable

27

LABEL,MAX AMP

38852-28K01-000

Unavailable
