1970 Yamaha CT1B (CT1B) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1970 Yamaha CT1B (CT1B), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

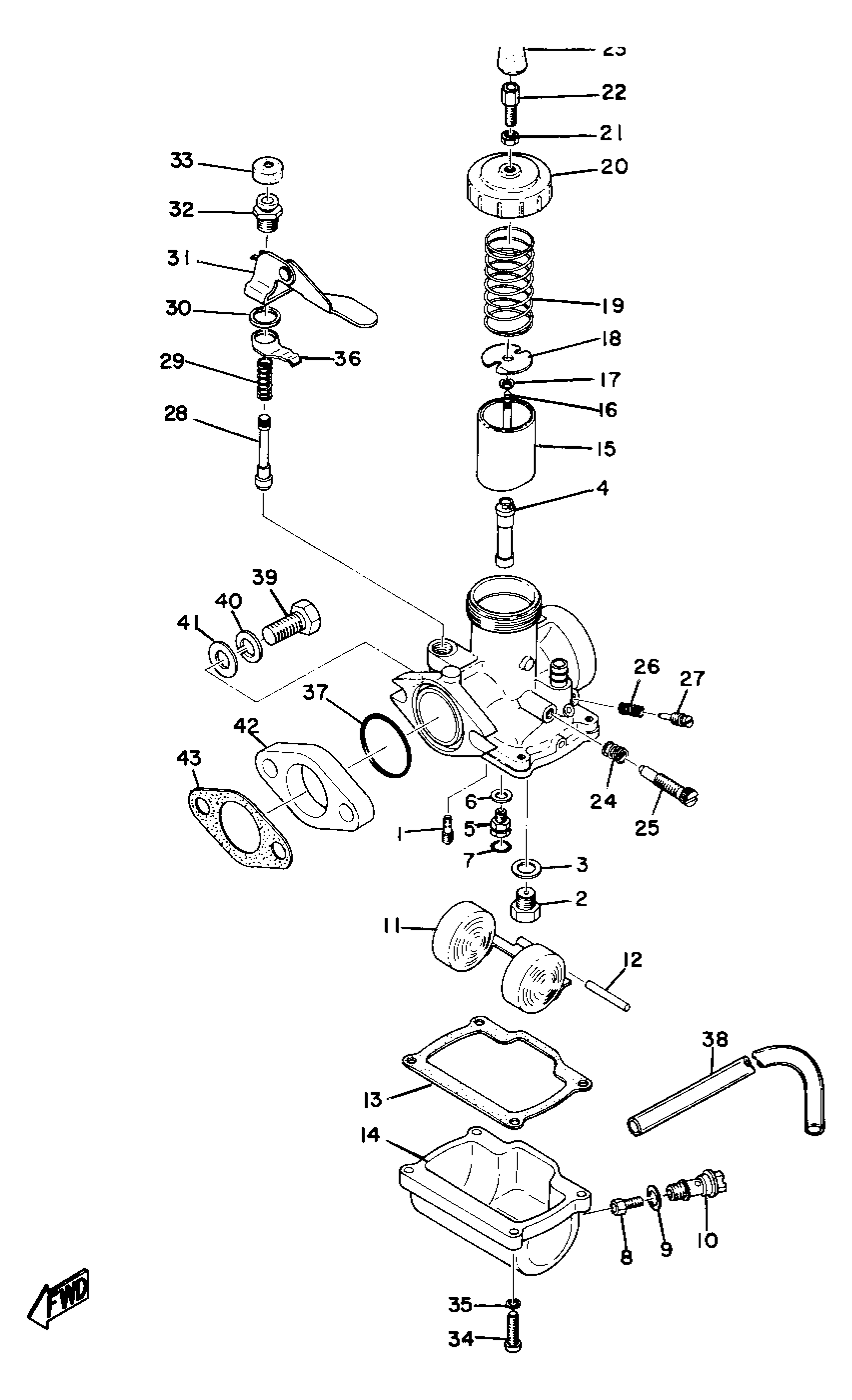

1970 Yamaha CT1B (CT1B) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JET, PIL0T (# 30)

193-14142-30-A0

—
Out of stock

1

CARBURETOR ASSEMBLY 1

248-14101-01-00

1
Out of stock

1

CARBURETOR ASSEMBLY 1

248-14101-70-00

1
Out of stock

2

VALVE SEAT ASSY

168-14190-20-00

1

$31.82

In stock

2

NEEDLE VALVE SET

23L-14107-25-00

1
Out of stock

3

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

4

NOZZLE, MAIN

(248-14141-28-00)

1
Out of stock

4

. NOZZLE, MAIN

(261-14141-32-00)

1
Out of stock

5

SETTER, NEEDLE JET

(248-14145-01-00)

1
Out of stock

6

WASHER,MAIN JET

137-14153-00-00

1
Out of stock

7

O-RING (371)

93210-04230-00

1
Out of stock

8

JET, MAIN #140

137-14143-28-A0

—

$8.78

In stock

8

JET, MAIN #150

137-14143-30-00

1

$6.32

In stock

8

JET, MAIN #160

137-14143-32-00

1

$8.02

In stock

8

JET, MAIN #180

137-14143-36-A1

—

$9.57

In stock

8

JET,MAIN #190

137-14143-38-A0

—
Out of stock

8

JET, MAIN #200

137-14143-40-A1

—
Out of stock

9

. GASKET

248-14198-00-00

1
Out of stock

10

BOLT,BANJO

479-14166-00-00

1
Out of stock

11

. FLOAT

156-14185-00-00

1
Out of stock

12

PIN, FLOAT

127-14186-00-00

—

$6.23

In stock

13

. GASKET, FLOAT CHAMBER

156-14184-00-00

1
Out of stock

14

BODY, FLOAT CHMBR 1

(248-14181-01-00)

1
Out of stock

15

. VALVE, THROTTLE 1

(204-14112-15-00)

1
Out of stock

15

. VALVE, THROTTLE 1

204-14112-20-00

1
Out of stock

16

. NEEDLE

152-14116-15-00

1
Out of stock

16

. NEEDLE

156-14116-03-00

1
Out of stock

17

CLIP

137-14137-00-00

1
Out of stock

17

CLIP

3FA-14137-00-00

—

$6.80

In stock

18

. STOPPER, CABLE

246-14132-00-00

1
Out of stock

19

SPRING, THROTTLE VALVE

248-14131-00-00

—
Out of stock

20

. TOP, MIXING CHAMBER

802-14158-00-00

1
Out of stock

21

NUT, WIRE ADJUSTING

802-14161-00-00

—

$6.65

In stock

22

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

23

CAP

8A7-14169-00-00

—

$15.80

In stock

24

SPRING, THROTTLE STOP

137-14133-00-00

—

$6.15

In stock

25

THROTTLE SCREW SET

40T-14103-00-00

—

$15.58

In stock

26

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

27

AIR SCREW SET

23X-14104-00-00

—

$8.52

In stock

28

PLUNGER, STARTER

132-14171-00-00

—

$31.29

In stock

29

SPRING, PLUNGER

156-14135-00-00

—

$7.72

In stock

30

WASHER, STARTER LVR

(132-14179-00-00)

1
Out of stock

31

. LEVER, STARTER 1

(248-14175-00-00)

1
Out of stock

32

CAP, PLUNGER

(132-14174-00-00)

1
Out of stock

33

COVER, PLUNGER CAP

132-14173-00-00

—

$8.70

In stock

34

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

35

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

36

. PLATE, STARTER LEVER

(170-14178-00-00)

1
Out of stock

37

O-RING

248-14147-00-00

—

$7.51

In stock

38

HOSE (L200)

90445-05N13-00

—

$6.17

In stock

39

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

40

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

41

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

42

MANIFOLD, INTAKE

(248-13555-01-00)

1
Out of stock

43

GASKET, MANIFOLD

248-13556-71-00

—

$7.51

In stock
