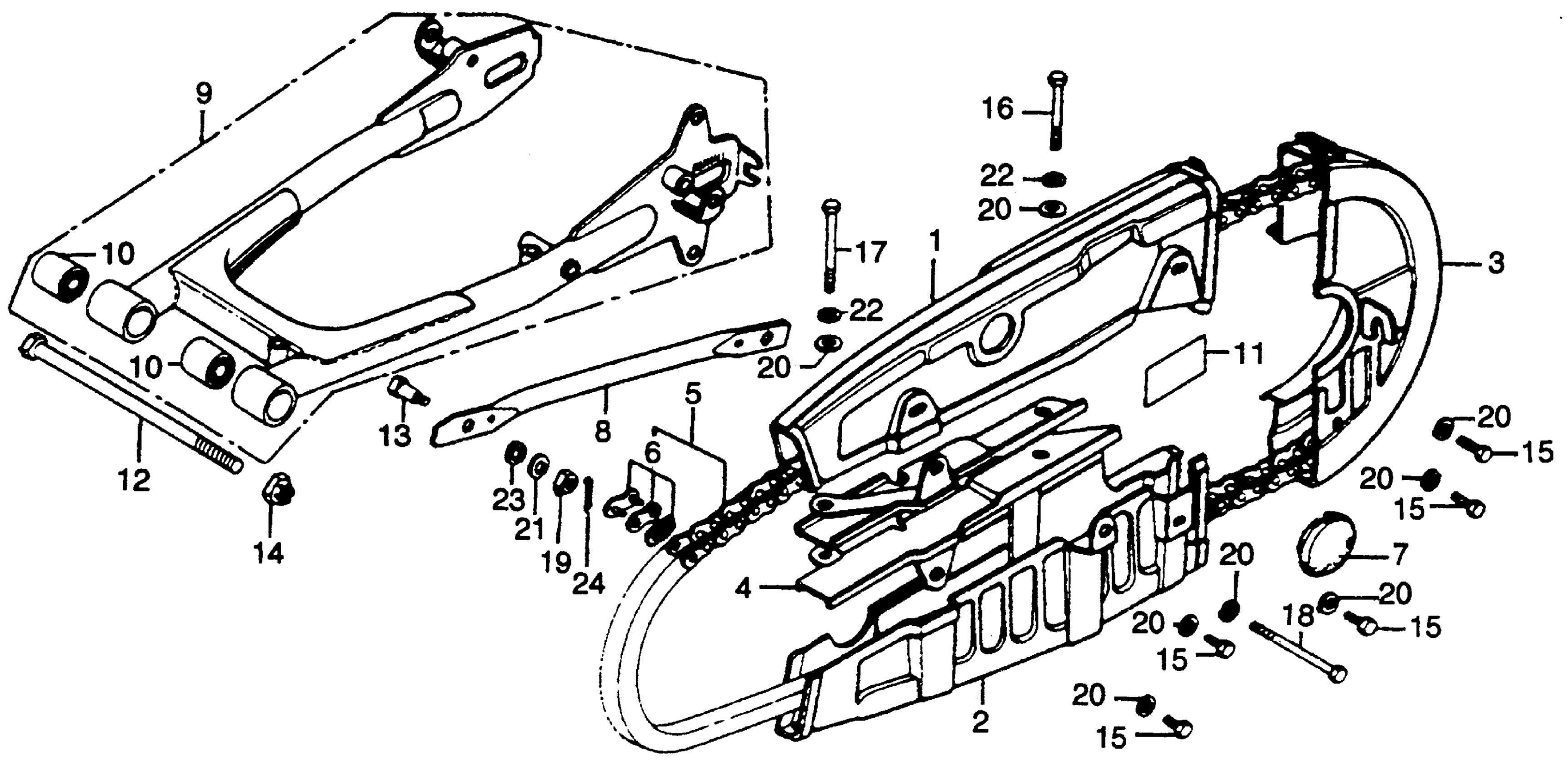

Honda CT125A (77) TRAIL 125, JPN, VIN# CT125-1010366 SWINGARM + CHAIN CASE Diagram

#

Description
Price

1

CASE, DRIVE CHAIN HALF (UPPER) *NH43* (PHANTOM BLACK) (NOT AVAILABLE)

40510-401-681ZA

Unavailable

2

CASE, DRIVE CHAIN (LOWER) *NH43* (PHANTOM BLACK)

40520-401-681ZA

Unavailable

3

CASE, DRIVE CHAIN *NH43* (PHANTOM BLACK) (NOT AVAILABLE)

40521-401-680ZA

Unavailable

4

PLATE, CHAIN CASE MOUNTING *NH43* (PHANTOM BLACK) (NOT AVAILABLE)

40525-401-681ZA

Unavailable

5

CHAIN, DRIVE (DID428HGI-120RJ) This part replaces 405W3-427-505.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) | (Optional). This part replaces 40530-355-003.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) | (Optional). This part replaces 40530-355-013.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) This part replaces 40530-355-013.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) This part replaces 40530-365-671.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) This part replaces 40530-365-673.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) This part replaces 40530-402-731.

40530-KC2-961

$58.78

5

CHAIN, DRIVE (DID428HGI-120RJ) This part replaces 40530-437-603.

40530-KC2-961

$58.78

6

MASTER LINK (DAIDO) This part replaces 40531-355-003.

40531-355-013

$4.15

6

MASTER LINK (DAIDO)

40531-355-013

$4.15

7

CAP, CHAIN CASE

40545-001-000

$3.67

7

CAP, CHAIN CASE PEEP HOLE This part replaces 40545-001-000B.

40545-001-000

$3.67

7

CAP, CHAIN CASE PEEP HOLE This part replaces 40545-001-000ZC.

40545-001-000

$3.67

7

CAP, CHAIN CASE PEEP HOLE This part replaces 40545-141-000.

40545-001-000

$3.67

8

ARM, RR. BRAKE STOPPER (NOT AVAILABLE)

43431-361-000

Unavailable

9

SWINGARM ASSY., RR. *YR26* (SHINY ORANGE) (NOT AVAILABLE)

52100-401-680ZA

Unavailable

10

BUSH, SWINGARM PIVOT

52147-028-300

$17.90

11

MARK, TIRE CAUTION

87505-401-670

Unavailable

12

BOLT, SWINGARM PIVOT (NOT AVAILABLE)

90121-355-000

Unavailable

13

BOLT, RR. BRAKE STOPPER ARM (NOT AVAILABLE)

90133-331-770

Unavailable

14

NUT, SELF-LOCK (12MM)

90353-045-000

$5.99

15

BOLT, HEX. (6X12) This part replaces 92000-06012.

92101-06012-0A

$1.49

15

BOLT, HEX. (6X12) This part replaces 92000-06012-0A.

92101-06012-0A

$1.49

15

BOLT, HEX. (6X12) This part replaces 92100-06012.

92101-06012-0A

$1.49

15

BOLT, HEX. (6X12) This part replaces 92101-06012.

92101-06012-0A

$1.49

15

BOLT, HEX. (6X12)

92101-06012-0A

$1.49

16

BOLT, HEX. (6X32) This part replaces 92000-06032-0A.

92101-06032-0A

$1.64

16

BOLT, HEX. (6X32)

92101-06032-0A

$1.64

17

BOLT, HEX. (6X55) This part replaces 92000-06050-0A.

92101-06055-0A

$1.98

17

BOLT, HEX. (6X55) This part replaces 92000-06055.

92101-06055-0A

$1.98

17

BOLT, HEX. (6X55) This part replaces 92000-06055-0A.

92101-06055-0A

$1.98

17

BOLT, HEX. (6X55)

92101-06055-0A

$1.98

18

BOLT, HEX. (6X80) (SOURCE: VINTAGE PARTS INC.) This part replaces 92000-06080.

92101-06080-0A

Unavailable

18

BOLT, HEX. (6X80) (SOURCE: VINTAGE PARTS INC.)

92101-06080-0A

Unavailable

19

NUT, HEX. (8MM)

94001-08000-0S

$1.49

20

WASHER, PLAIN (6MM) This part replaces 94101-06000.

94101-06800

$1.49

20

WASHER, PLAIN (6MM) This part replaces 94101-06080.

94101-06800

$1.49

20

WASHER, PLAIN (6MM)

94101-06800

$1.49

21

WASHER, PLAIN (8MM)

94101-08000

$1.49

22

WASHER, SPRING (6MM)

94111-06000

$1.49

23

WASHER, SPRING (8MM)

94111-10000

$1.49

24

PIN, COTTER (2.0X15)

94201-20150

$1.49
