1969 Yamaha CT1 (CT1) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1969 Yamaha CT1 (CT1), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

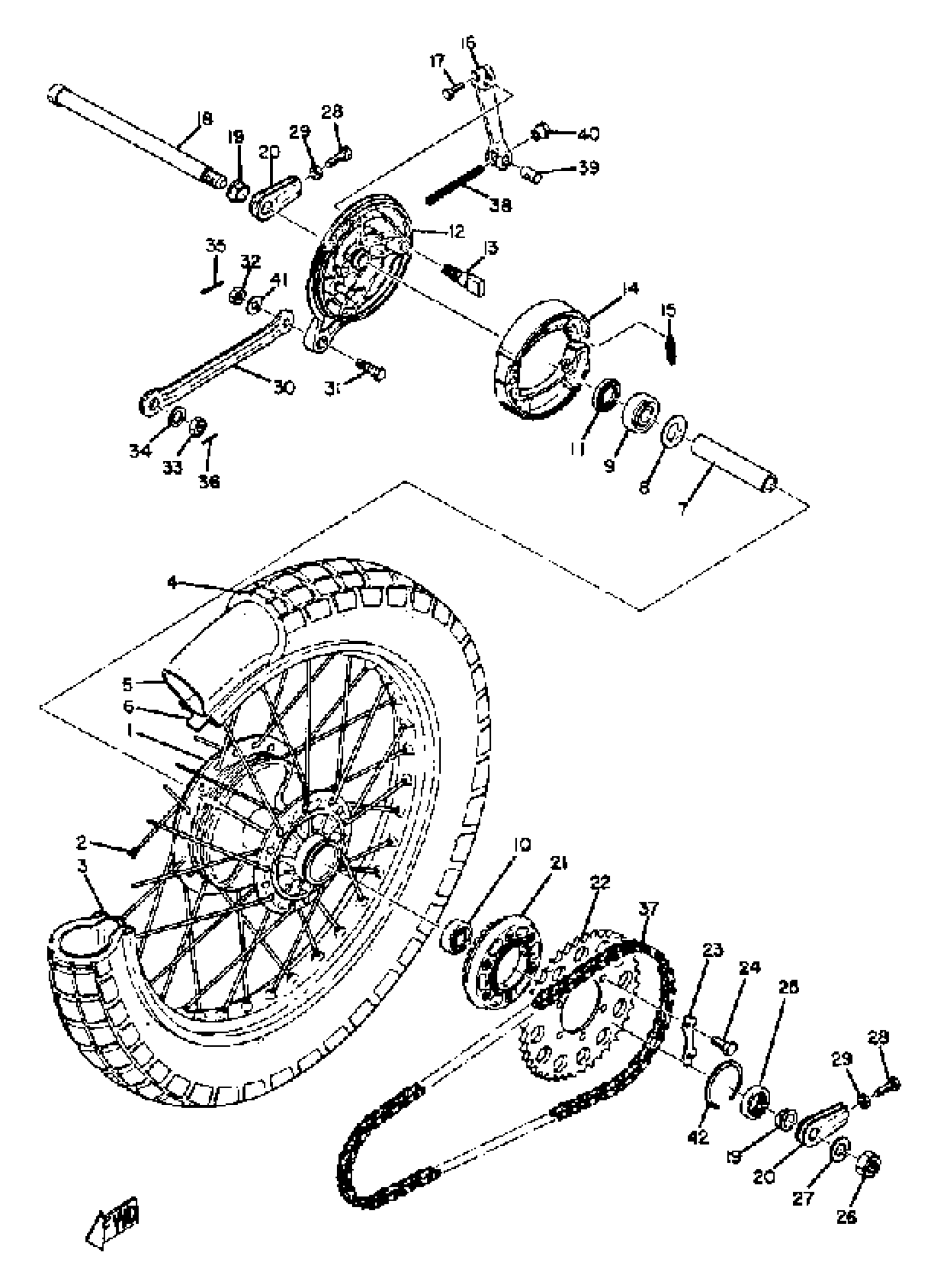

1969 Yamaha CT1 (CT1) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPOKE SET, INNER 2

(248-25396-90-00)

1
Out of stock

1

HUB, REAR

(443-25311-00-00)

1
Out of stock

1

. JOINT, CHAIN

94680-22001-00

1
Out of stock

2

SPOKE SET, REAR

248-25304-00-00

1
Out of stock

2

SPOKE SET, OUTER 2

(248-25397-90-00)

1
Out of stock

3

SPOKE SET, INNER 1

(248-25391-90-00)

1
Out of stock

3

RIM (1.85-18)

94418-18007-00

—

$153.85

In stock

4

SPOKE SET, OUTER 1

(248-25392-90-00)

1
Out of stock

4

350X18 YOKO Y620

(94135-18319-00)

1
Out of stock

5

TUBE (2RH)

94232-18113-00

1
Out of stock

6

BAND, RIM (2J4)

94340-18086-00

1

$16.00

In stock

7

SPACER

90560-15313-00

1

$39.77

In stock

8

FLANGE, SPACER

146-25115-00-00

1

$6.17

In stock

9

BRG, R-B (7H4)

93306-20211-00

1

$22.05

In stock

10

BEARING

93306-30212-00

1

$33.35

In stock

11

OIL SEAL (22X35X5)

93104-22018-00

—
Out of stock

12

BRAKE SHOE PLATE ASSY

437-25026-10-35

—

$189.92

In stock

13

CAMSHAFT

2RH-25351-00-00

—

$29.14

In stock

14

BRAKE SHOE SET-2PCS

183-W2536-00-00

1
Out of stock

15

SPRING (5T9)

90506-17328-00

—

$9.32

In stock

16

LEVER, CAM SHAFT

214-25355-00-00

—

$63.43

In stock

17

BOLT(3DM)

97024-06020-00

—

$6.17

In stock

18

AXLE, WHEEL (2R7-25381-00)

401-25381-00-00

1
Out of stock

19

COLLAR

90387-15115-00

1
Out of stock

20

PULLER, CHAIN

248-25388-00-00

—

$35.90

In stock

21

DAMPER

248-25364-00-00

1
Out of stock

22

SPROCKET, DRVN45T

248-25445-11-00

1
Out of stock

22

SPROCKET, DRVN 48T

248-25448-11-00

1
Out of stock

22

SPROCKET, DRVN 44T (44T)

4V1-25444-10-00

1
Out of stock

23

WASHER, LOCK

22W-25412-00-00

—

$24.49

In stock

24

BOLT(62E)

97013-08012-00

—

$2.48

In stock

25

SEAL,OIL

93106-26005-00

—

$6.67

In stock

26

NUT(6TC)

95337-14600-00

—

$10.25

In stock

27

WASHER(6TC)

92907-14100-00

—

$5.62

In stock

28

BOLT

90101-08060-00

—

$4.92

In stock

29

. NUT

95380-08700-00

1

$3.07

In stock

30

BAR, TENSION

(248-25371-00-00)

1
Out of stock

31

BOLT 1092537300

90109-08063-00

—
Out of stock

32

. NUT

95380-08700-00

1

$3.07

In stock

33

NUT (682)

95380-10700-00

1

$5.78

In stock

34

—

$3.00

In stock

35

PIN, COTTER

91490-20025-00

—

$1.31

In stock

36

PIN, COTTER

91490-25020-00

—

$2.94

In stock

37

SET, CHAIN

94A40-07114-00

1
Out of stock

38

SPRING, (180-27236-00)

90501-10245-00

—

$6.17

In stock

39

PIN 1562723700

90249-12008-00

—

$4.70

In stock

40

NUT (25K)

90179-06411-00

—

$5.10

In stock

41

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

42

CIRCLIP (8L9)

93410-52061-00

—

$10.51

In stock
