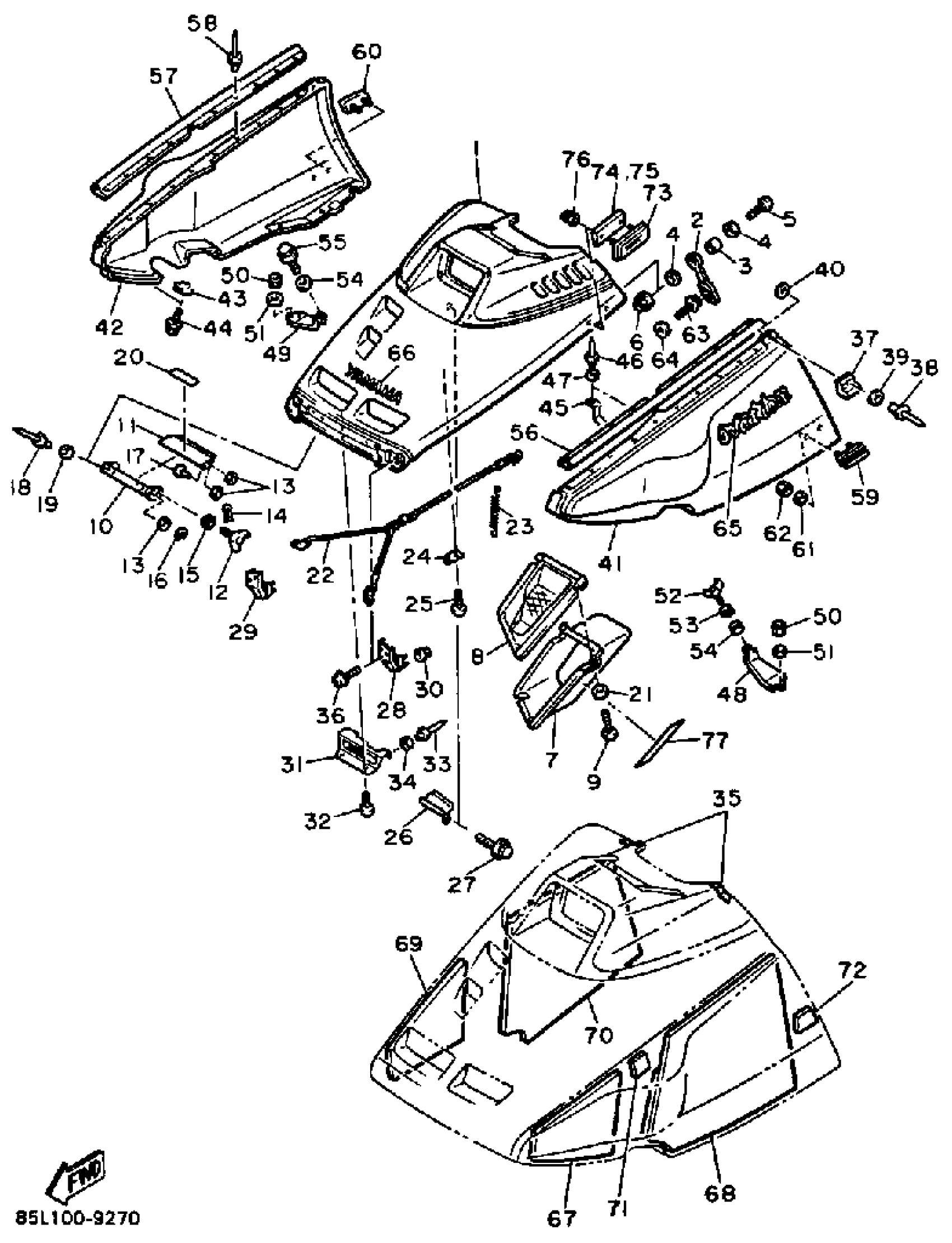

1989 Yamaha Ovation (CS340N) Shroud Diagram
Find the part on the Shroud diagram for your 1989 Yamaha Ovation (CS340N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
SHROUD ASSEMBLY
85L-Y7711-00-00
4
WASHER, PLATE 8221447500
90201-06057-00
7
DUCT
85L-77194-00-00
8
PROTECTOR 3
85L-77553-00-00
10
STAY 1
85L-77125-01-00
11
STAY 3
85L-77127-01-00
17
PIN
90249-05136-00
18
RIVET (856)
90267-48014-00
20
LABEL,WARNING 2
8BE-77762-00-00
22
STOPPER,SHROUD
89X-77118-00-00
23
CLAMP, ROD
80L-77159-00-00
26
PLATE 1
85L-77185-00-00
28
HINGE ASSEMBLY
85L-77140-00-00
29
HINGE ASSEMBLY 2
85L-7714A-00-00
31
PROTECTOR 4
85L-77554-00-00
33
RIVET (856)
90267-48014-00
35
DAMPER, SHROUD
85L-77196-00-00
39
WASHER, SPECIAL
85L-77116-00-00
40
WASHER, PLATE
90201-04027-00
41
HOOD 1
87D-21982-00-00
41
HOOD 1
85N-21982-00-00
42
HOOD 2
85L-21983-00-00
42
HOOD 2
87E-21983-00-00
45
STAY, BELT
85L-77338-00-00
46
RIVET, BLIND (8K1)
90267-40076-00
47
WASHER, PLATE (8M6)
90201-047A2-00
48
BRACKET 3
85L-2196F-00-00
49
BRACKET 4
85L-2196G-00-00
56
BUSH, RUBBER 1
85L-77515-00-00
57
BUSH, RUBBER 2
85L-77516-00-00
59
PROTECTOR 1
85L-77551-00-00
60
PROTECTOR 2
85L-77552-00-00
64
PLATE
4U5-2176E-00-00
65
EMBLEM 3
85N-77353-00-00
66
EMBLEM, YAMAHA(PASTEL GOLD)
99245-00120-00
67
LINING, SHROUD 4
85L-77264-00-00
68
LINING, SHROUD 5
85L-77265-00-00
69
DAMPER, NOISE 12
85L-77272-00-00
70
DAMPER, NOISE 13
85L-77273-00-00
71
TAPE 3
85L-7717G-01-00
72
TAPE 4
85L-7717H-01-00
73
REFLECTOR ASSEMBLY
81E-85110-00-00
74
BASE, REFLECTOR 2
85L-8511E-00-00
75
BASE, REFLECTOR 3
85L-8511F-00-00
77
LABEL 1
8Y7-47578-00-00
