2000 Yamaha CS340 (CS340ED) Track Drive 2 Diagram

← All diagrams

Find the part on the Track Drive 2 diagram for your 2000 Yamaha CS340 (CS340ED), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

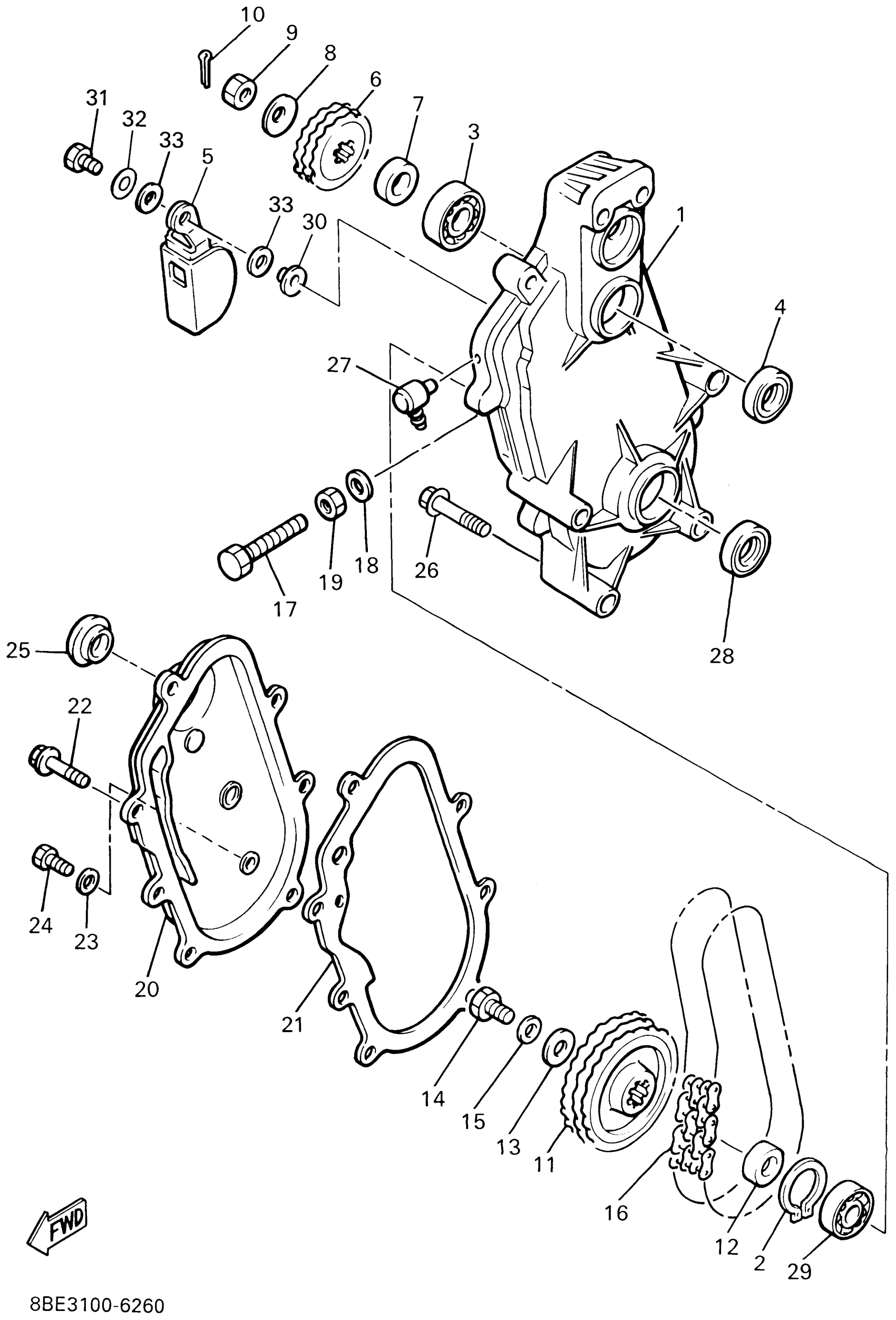

2000 Yamaha CS340 (CS340ED) Track Drive 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOUSING, CHAIN

8V0-47541-01-00

1
Out of stock

2

CIRCLIP(26H)

99009-52500-00

1

$10.74

In stock

3

BRG,R-B 6304 52MM 144G NT

93306-30407-00

—

$58.51

In stock

4

OIL SEAL

93102-25418-00

1
Out of stock

5

TENSIONER

85L-47611-00-00

1
Out of stock

5

TENSIONER

85L-47611-90-00

1
Out of stock

6

SPROCKET, CHAIN DRIVE (10T)

802-17682-10-00

1
Out of stock

6

SPROCKET, CHAIN DRIVE (11T)

802-17682-20-00

1
Out of stock

6

SPROCKET, CHAIN DRIVE (12T)

806-17682-20-00

1
Out of stock

6

SPRKT,CHAIN DR

806-17682-30-00

1
Out of stock

6

SPROCKET, CHAIN DRIVE (14T)

806-17682-40-00

1
Out of stock

7

COLLAR

90387-190V2-00

1
Out of stock

8

WASHER, PLATE (35T)

90201-122H1-00

1

$6.82

In stock

9

NUT, SELF LOCKING (23X)

90185-12119-00

1
Out of stock

10

PIN, COTTER(6L5)

91490-25030-00

1

$2.85

In stock

11

SPROCKET, CHAIN DRIVEN (22T)

85T-47548-20-00

1
Out of stock

11

SPROCKET, CHAIN DRIVEN (23T)

85T-47548-30-00

1
Out of stock

11

SPROCKET, CHAIN DRIVEN

85T-47548-40-00

—

$48.68

In stock

12

COLLAR

90387-256V3-00

1
Out of stock

13

WASHER, PLATE(8BV)

90201-100S7-00

—

$9.75

In stock

14

BOLT(6TD)

97017-10025-00

—

$6.82

In stock

15

WASHER(6TA)

92907-10600-00

—
Out of stock

16

CHAIN

94880-01048-00

1
Out of stock

17

BOLT, HEXAGON (8F3)

90101-10357-00

—

$6.52

In stock

18

WASHER SEAL 256111730200

90210-10004-00

—

$4.11

In stock

19

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

20

CAP, HOUSING

8V0-47543-00-00

—

$124.54

In stock

21

GASKET

86F-47592-01-00

—
Out of stock

22

BOLT, FLANGE

95817-06025-00

—

$1.46

In stock

23

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

24

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

25

PLUG(83R)

90338-30219-00

—

$11.09

In stock

26

BOLT, WASHER BASED

90105-084A1-00

—

$9.38

In stock

27

BREATHER

583-15371-00-00

—
Out of stock

28

OIL SEAL (25X44X6-810)

93102-25081-00

—
Out of stock

29

BEARING (3Y1)

93306-20541-00

—

$33.15

In stock

30

COLLAR (8K4)

90387-08301-00

—

$2.62

In stock

31

BOLT, HEXAGON

97017-08025-00

—

$7.46

In stock

32

WASHER(6TA)

92907-08600-00

—

$2.52

In stock

33

WASHER, PLATE (33N)

90201-094G1-00

—

$6.98

In stock
