2000 Yamaha CS340 (CS340ED) Shroud Diagram

← All diagrams

Find the part on the Shroud diagram for your 2000 Yamaha CS340 (CS340ED), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

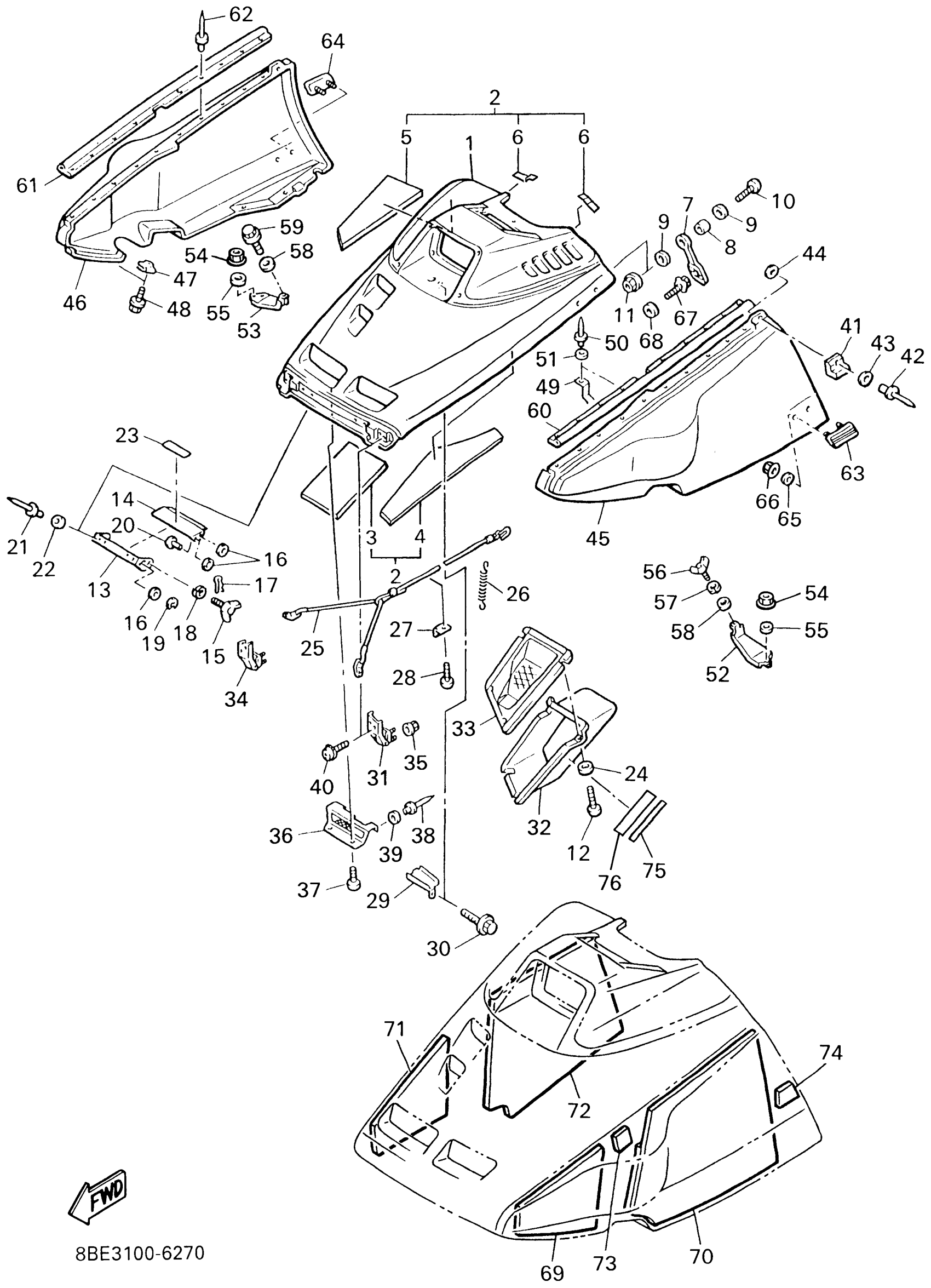

2000 Yamaha CS340 (CS340ED) Shroud Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

88E-Y7711-10-00

1
Out of stock

2

LINING SET

89E-W7726-00-00

1
Out of stock

3

LINING, SHROUD 1

85L-77261-00-00

1
Out of stock

4

LINING, SHROUD 2

85L-77262-00-00

1
Out of stock

5

LINING, SHROUD 3

85L-77263-00-00

1
Out of stock

6

DAMPER, SHROUD

85L-77196-00-00

1
Out of stock

7

BODY, LATCH 1

8V0-77171-00-00

1

$18.37

In stock

8

COLLAR (420)

90387-06241-00

1

$6.18

In stock

9

WASHER, PLATE

90201-06557-00

1

$2.75

In stock

10

SCREW, BINDING

98907-06025-00

1

$6.18

In stock

11

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

12

SCREW, TAPPING(4MV)

97707-50016-00

1

$1.16

In stock

13

STAY 1

85L-77125-01-00

1
Out of stock

14

STAY 3

85L-77127-01-00

1
Out of stock

15

BOLT, WING(8W1)

90122-05022-00

1

$6.15

In stock

16

. WASHER, PLATE

90202-05088-00

1

$6.33

In stock

17

PIN, HAIR 6474123500

90468-10003-00

—

$2.45

In stock

18

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

19

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

20

PIN

90249-05136-00

1
Out of stock

21

RIVET (856)

90267-48014-00

—
Out of stock

22

WASHER, PLATE

90201-04027-00

—
Out of stock

23

LABEL,WARNING 2

8BE-77762-00-00

1
Out of stock

24

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

25

STOPPER,SHROUD

89X-77118-00-00

1
Out of stock

26

CLAMP, ROD

80L-77159-00-00

1
Out of stock

27

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

28

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

29

PLATE 1

85L-77185-00-00

1
Out of stock

30

BOLT, WITH WASHER (4L0)

90119-05059-00

—

$1.78

In stock

31

HINGE ASSEMBLY

85L-77140-00-00

1
Out of stock

32

DUCT

85L-77194-00-00

1
Out of stock

33

PROTECTOR 3

85L-77553-00-00

1
Out of stock

34

HINGE ASSEMBLY 2

85L-7714A-00-00

1
Out of stock

35

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

36

PROTECTOR 4

85L-77554-00-00

1
Out of stock

37

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

38

RIVET (856)

90267-48014-00

—
Out of stock

39

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

40

SCREW, W/WASHER (4L0)

90159-06060-00

—

$6.17

In stock

41

STOPPER

85L-77188-00-00

—

$5.71

In stock

42

RIVET, BLIND (8M6)

90267-48051-00

—

$1.88

In stock

43

WASHER, SPECIAL

85L-77116-00-00

1
Out of stock

44

WASHER, PLATE

90201-04027-00

—
Out of stock

45

HOOD 1

88E-21982-10-00

1
Out of stock

46

HOOD 2

88E-21983-10-00

1
Out of stock

47

NUT, SPRING (26H)

90183-06023-00

—

$7.45

In stock

48

BOLT, WITH WASHER

90119-06226-00

—

$2.15

In stock

49

STAY, BELT

85L-77338-00-00

1
Out of stock

50

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

51

WASHER, PLATE (8M6)

90201-047A2-00

—
Out of stock

52

BRACKET 3

85L-2196F-00-00

1
Out of stock

53

BRACKET 4

85L-2196G-00-00

1
Out of stock

54

NUT, NYLON

95707-05300-00

—

$2.74

In stock

55

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

56

BOLT, WING (36F)

90122-06020-00

—

$4.98

In stock

57

WASHER, PLATE

90201-06557-00

1

$2.75

In stock

58

WASHER, PLATE 1412342700

90202-06008-00

—

$3.91

In stock

59

BOLT, WITH WASHER

90119-06226-00

—

$2.15

In stock

60

BUSH, RUBBER 1

85L-77515-00-00

1
Out of stock

61

BUSH, RUBBER 2

85L-77516-00-00

1
Out of stock

62

RIVET(81E)

90269-05055-00

—

$7.02

In stock

63

PROTECTOR 1

85L-77551-00-00

1
Out of stock

64

PROTECTOR 2

85L-77552-00-00

1
Out of stock

65

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

66

NUT, NYLON

95707-05300-00

—

$2.74

In stock

67

HOLDER, LATCH

8V0-77175-00-00

—

$15.43

In stock

68

PLATE

4U5-2176E-00-00

—
Out of stock

69

LINING, SHROUD 4

85L-77264-00-00

1
Out of stock

70

LINING, SHROUD 5

85L-77265-00-00

1
Out of stock

71

DAMPER, NOISE 12

85L-77272-00-00

1
Out of stock

72

DAMPER, NOISE 13

85L-77273-00-00

1
Out of stock

73

TAPE 3

85L-7717G-01-00

1
Out of stock

74

TAPE 4

85L-7717H-01-00

1
Out of stock

75

LABEL, CAUTION

87D-1417E-01-00

1
Out of stock

76

LABEL 1

8Y7-47578-00-00

1
Out of stock
