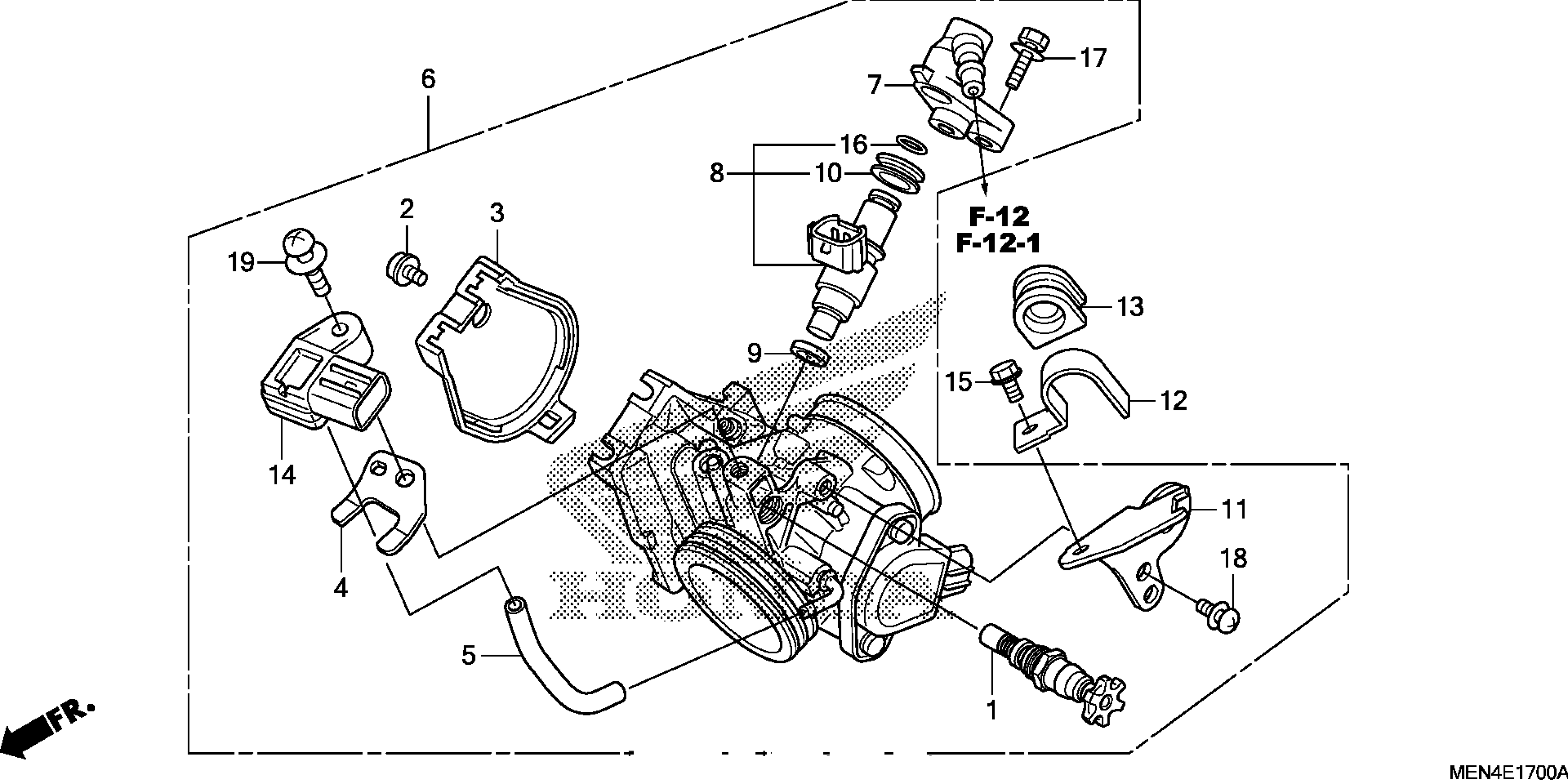

Honda CRF450RA (10) CRF450R, JPN, VIN# JH2PE053-AK800001 TO JH2PE053-AK899999 THROTTLE BODY Diagram

#

Description
Price

1

VALVE, STARTER

16046-MEN-A41

$30.17

2

BOLT, COVER

16080-HP1-601

$4.07

3

COVER, BODY

16157-MEN-A31

$17.66

4

STAY, PB SENSOR

16191-MEN-A31

$8.59

5

TUBE

16199-MEN-A31

Unavailable

6

BODY ASSY., THROTTLE (GQD3A A)

16400-MEN-A41

$729.41

7

JOINT, INJECTOR

16422-MEN-A31

$11.31

8

INJECTOR ASSY., FUEL

16450-HN8-A61

$124.66

9

SEAL RING, INJECTOR

16472-MCW-000

$2.39

10

CUSHION RING, INJECTOR

16473-P7A-004

$6.90

11

BASE, CLAMP

17567-MEN-A31

$5.44

12

CLAMP, FUEL HOSE

17568-HP5-600

$1.49

13

RUBBER, FUEL FEED HOSE

17579-HP5-600

$1.93

14

SENSOR ASSY., MAP

37830-MEL-003

$129.26

15

BOLT, FLANGE (5X10)

90002-892-000

$1.49

16

O-RING (7.8X1.9)

91301-P7A-004

$3.35

17

BOLT-WASHER (5X20)

93401-05020-00

$1.49

18

SCREW-WASHER (5X12) (Honda Code 0368621)

93892-05012-08

$1.49

18

SCREW-WASHER (5X12) This part replaces 93892-05012-18.

93892-05012-08

$1.49

19

SCREW-WASHER (6X25)

16542-MEN-A41

$3.21
