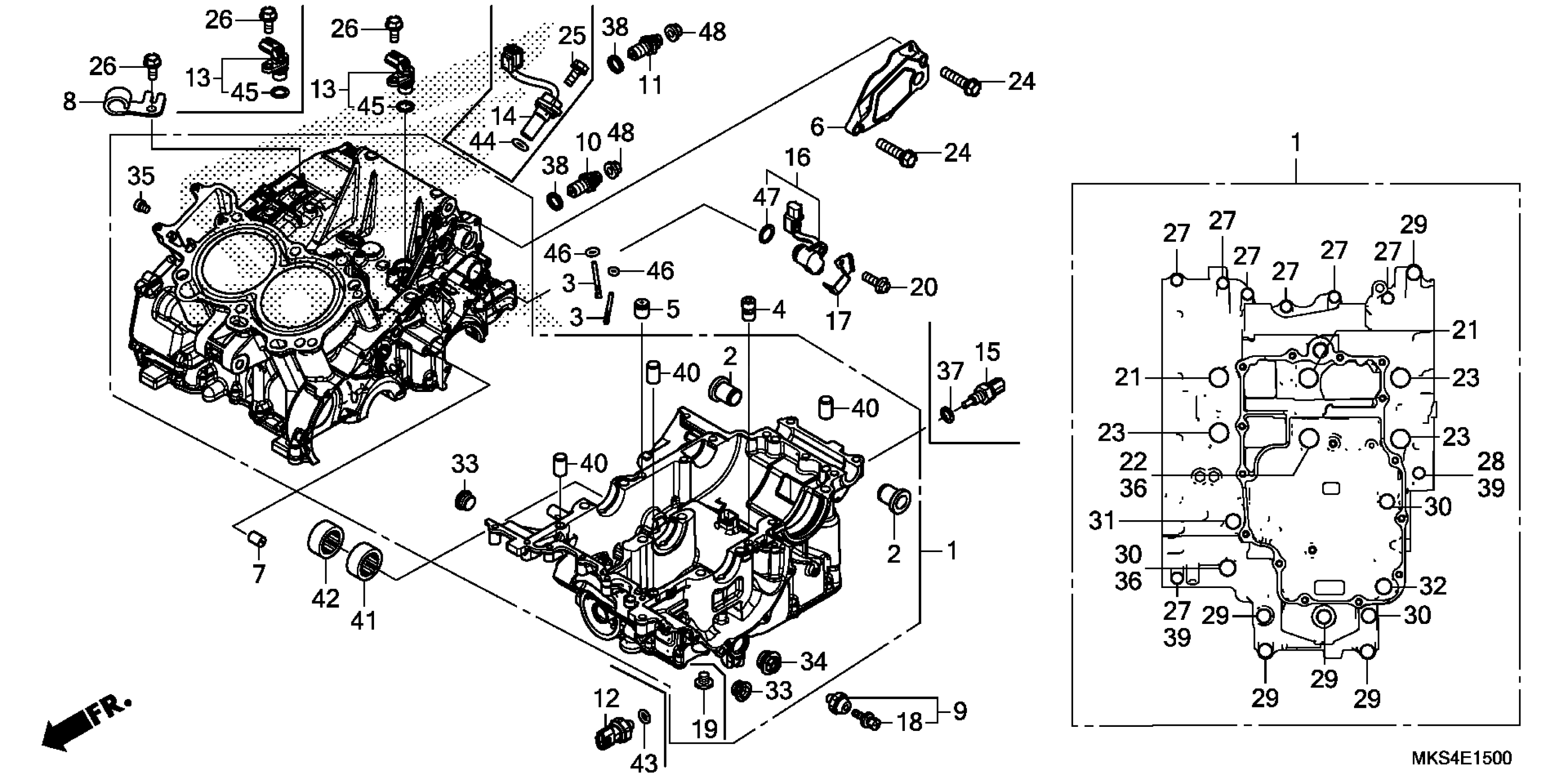

Honda CRF1100DAC (20) MOTORCYCLE, JPN, VIN# JH2SD100-LK000001 TO JH2SD100-LK099999 CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET

11000-MKS-E50

$2,522.28

2

COLLAR, ENGINE HANGER

11104-MJP-G50

$10.26

3

JET, OIL

11140-MKS-E00

$21.67

4

ORIFICE

11206-MJP-G50

$5.90

5

ORIFICE (1.2MM)

11207-MKS-E00

$3.20

7

ORIFICE (0.8MM)

15516-MGS-D30

$5.54

10

SWITCH ASSY., NEUTRAL

35600-MK4-860

$16.96

12

SENSOR, OIL PRESSURE

37260-MGE-641

$155.87

13

SENSOR ASSY., SPEED (TDK-EPC)

37700-MJE-D01

$23.38

14

SENSOR ASSY., SPEED

37710-MJP-G81

$119.64

15

SENSOR ASSY., THERMOSTAT OIL (Honda Code 8192445)

37750-KPH-701

$45.22

16

SENSOR ASSY., ANGLE (350DEGREE)

38800-MJP-G81

$170.72

17

COVER, ANGLE SENSOR

38805-MJP-G80

$8.43

19

BOLT, SOCKET (10MM)

90005-MJP-G80

$3.38

20

BOLT, KNOCK (6MM)

90011-MGE-D00

$2.62

21

BOLT, FLANGE (10X110)

90015-MJP-G50

$7.30

22

BOLT, FLANGE (10X130)

90015-MKS-E00

$5.35

23

BOLT, FLANGE (10X145)

90016-MJP-G50

$9.20

25

BOLT, FLANGE (6X14)

90030-GHB-630

$2.03

26

BOLT, FLANGE (6X16)

90030-GHB-640

$2.12

27

BOLT, FLANGE (6X35)

90030-GHB-720

$2.07

28

BOLT, FLANGE (6X60)

90030-GHB-780

$2.36

29

BOLT, FLANGE (8X40)

90035-GHB-740

$2.30

30

BOLT, FLANGE (8X55)

90035-GHB-770

$1.92

31

BOLT, FLANGE (8X95)

90035-GHB-850

$3.70

32

BOLT, FLANGE (10X75)

90040-GHB-810

$4.64

33

BOLT, SEALING (18MM)

90046-MKK-D00

$7.90

34

BOLT, SEALING (22MM)

90047-MJP-G80

$5.29

35

BOLT, SEALING (8MM)

90119-SD9-000

$5.07

36

WASHER, SEALING (8MM)

90442-028-000

$1.61

37

WASHER, SEALING (10.2MM)

90443-MB0-000

$2.80

38

WASHER, NEUTRAL

90443-MJ6-000

$1.75

39

WASHER, SEALING (6MM)

90488-425-000

$2.07

40

PIN, DOWEL (10X16) (Honda Code 3906971)

90701-MV9-670

$4.00

41

BEARING, NEEDLE (12X16X10)

91021-MKS-E01

$8.84

42

BEARING, SEAL NEEDLE (12X18X14)

91022-MKS-E01

$9.70

43

O-RING (13X1.5)

91301-MEH-003

$1.48

44

O-RING (18.1X3.6)

91302-MAL-601

$3.28

45

O-RING (14.8X2.4) (ARAI)

91303-KF0-003

$1.61

46

O-RING (3.2X1.1)

91305-MCJ-751

$1.97

47

O-RING (16.5X2.5)

91310-MGE-D01

$4.38

48

NUT, FLANGE (4MM)

94050-04000

$1.12
