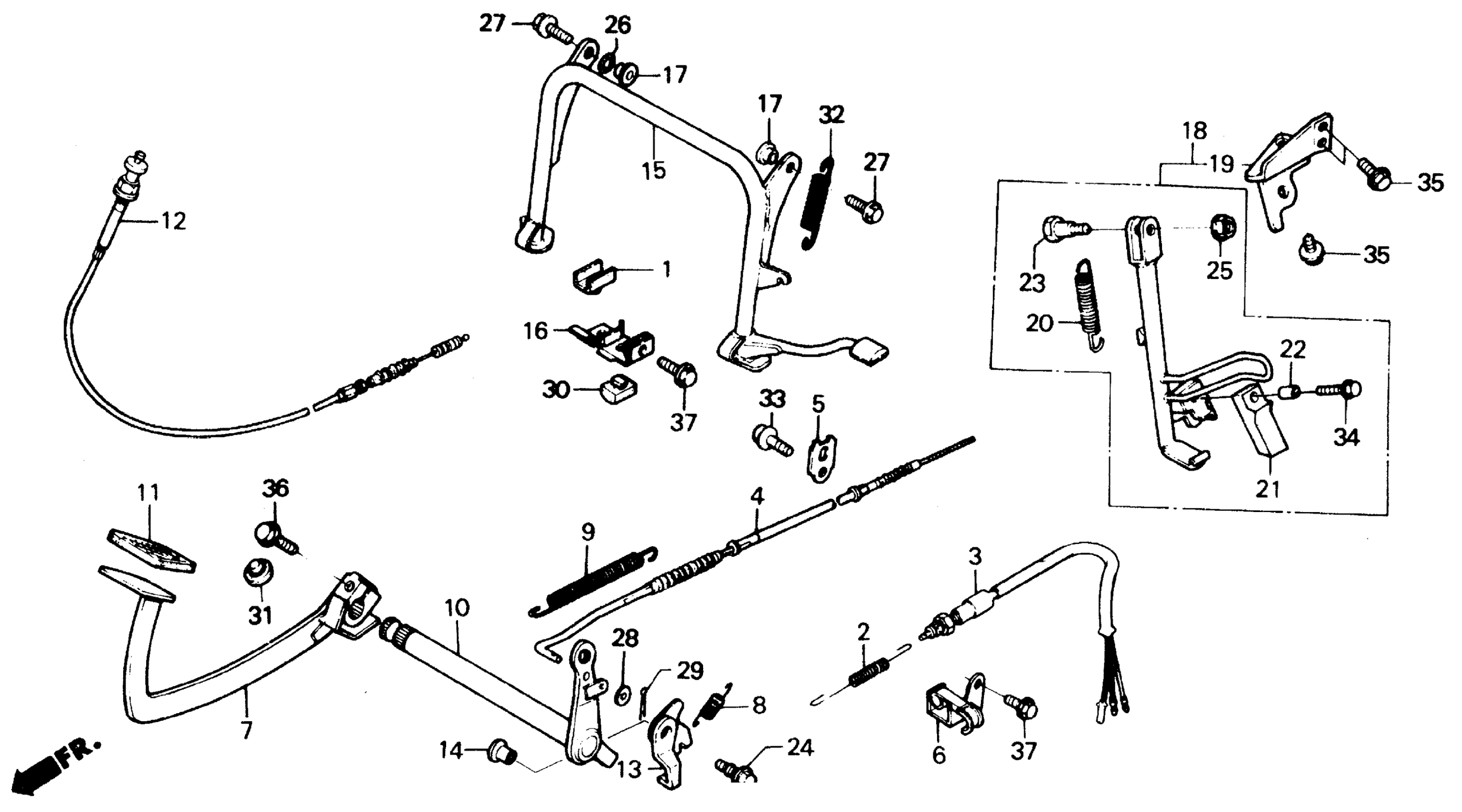

Honda CH150AC (87) ELITE 150, JPN, VIN# JH2KF011-HK200001 TO JH2KF011-HK205608 PEDAL 87 Diagram

#

Description
Price

1

PROTECTOR, RADIATOR COVER

19105-GE2-000

Unavailable

2

SPRING, STOP SWITCH

35357-KE1-000

$6.16

3

SWITCH ASSY., STARTER STOP

35370-KM1-000

Unavailable

4

CABLE, RR. BRAKE This part replaces 43450-KV7-670.

43450-KV8-971

Unavailable

4

CABLE, RR. BRAKE This part replaces 43450-KV7-671.

43450-KV8-971

Unavailable

4

CABLE, RR. BRAKE

43450-KV8-971

Unavailable

5

STOPPER, RR. BRAKE CABLE

43451-KG8-000

Unavailable

6

CLAMP, RR. BRAKE CABLE

43453-KN7-670

Unavailable

7

PEDAL, RR. BRAKE

46500-KV7-670

Unavailable

8

SPRING, BRAKE LOCK CABLE RETURN (B)

46510-KJ9-000

$4.05

9

SPRING, BRAKE PEDAL | Use up to Frame SN HK200009

46514-KE1-000

Unavailable

9

SPRING, BRAKE PEDAL | Use from Frame SN HK200010

46514-KM7-910

Unavailable

10

ARM, MIDDLE | Use up to Frame SN HK202708 This part replaces 46515-KV7-670.

46515-KV7-671

Unavailable

10

ARM, MIDDLE

46515-KV7-671

Unavailable

11

COVER, PEDAL

46545-538-010

$5.73

12

CABLE, BRAKE LOCK

46620-KV7-670

Unavailable

13

PLATE, PEDAL STOPPER

46625-KV7-670

Unavailable

14

BUSH, STOPPER PLATE

46633-KJ9-000

Unavailable

15

STAND, MAIN

50500-KV7-670

Unavailable

16

PLATE, MAIN STAND STOPPER

50501-KV7-670

Unavailable

17

COLLAR, MAIN STAND

50504-KJ9-670

Unavailable

18

STAND ASSY., SIDE

50510-KV7-670

Unavailable

19

STAY, SIDE STAND

50520-KV7-670

Unavailable

20

SPRING, SIDE STAND

50532-KN7-670

Unavailable

21

RUBBER, STAND

50548-324-760

$12.47

22

COLLAR, STAND RUBBER SETTING

50549-356-700

$2.70

23

SCREW, SIDE STAND PIVOT

90108-KN7-670

$5.08

24

BOLT, FLANGE (6X9)

90132-KV7-670

Unavailable

25

NUT, FLANGE (M8X1.25) (SELF-LOCK) This part replaces 90309-KF0-003.

90309-428-731

$3.35

25

NUT, FLANGE (M8X1.25) (SELF-LOCK)

90309-428-731

$3.35

26

O-RING (14X1.5) | Use from Frame SN HK201040

91304-035-000

$2.70

27

BOLT-WASHER (10X20)

93401-10020-07

$1.54

27

BOLT-WASHER (10X20) This part replaces 93491-10020-07.

93401-10020-07

$1.54

28

WASHER, PLAIN (6MM) This part replaces 94101-06000.

94101-06800

$1.49

28

WASHER, PLAIN (6MM) This part replaces 94101-06080.

94101-06800

$1.49

28

WASHER, PLAIN (6MM)

94101-06800

$1.49

29

PIN, SPLIT (2.0X12)

94201-20120

$1.49

30

RUBBER A, STAND STOPPER

95011-61000

$1.49

31

RUBBER C, STAND STOPPER

95011-63000

$3.90

32

SPRING D, MAIN STAND

95014-71402

$2.48

33

BOLT, FLANGE (6X16) This part replaces 95700-06016-00.

95701-06016-00

$1.55

33

BOLT, FLANGE (6X16)

95701-06016-00

$1.55

34

BOLT, FLANGE (6X25) This part replaces 95700-06025-07.

95701-06025-07

$1.80

34

BOLT, FLANGE (6X25)

95701-06025-07

$1.80

35

BOLT, FLANGE (8X12) This part replaces 95700-08012-00.

95701-08012-00

$1.49

35

BOLT, FLANGE (8X12)

95701-08012-00

$1.49

36

BOLT, FLANGE (8X32) This part replaces 95700-08032-00.

95701-08032-00

$1.49

36

BOLT, FLANGE (8X32)

95701-08032-00

$1.49

37

BOLT, FLANGE (6X12) | Use from Frame SN HK202709 This part replaces 96000-06012-00.

96001-06012-00

$1.80

37

BOLT, FLANGE (6X14) | Use up to Frame SN HK202708 This part replaces 96000-06014-00.

96001-06014-00

$1.72

37

BOLT, FLANGE (6X12) | Use from Frame SN HK202709

96001-06012-00

$1.80

37

BOLT, FLANGE (6X14) | Use up to Frame SN HK202708

96001-06014-00

$1.72
