1987 Yamaha Inviter (CF300L) Starter Diagram

← All diagrams

Find the part on the Starter diagram for your 1987 Yamaha Inviter (CF300L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

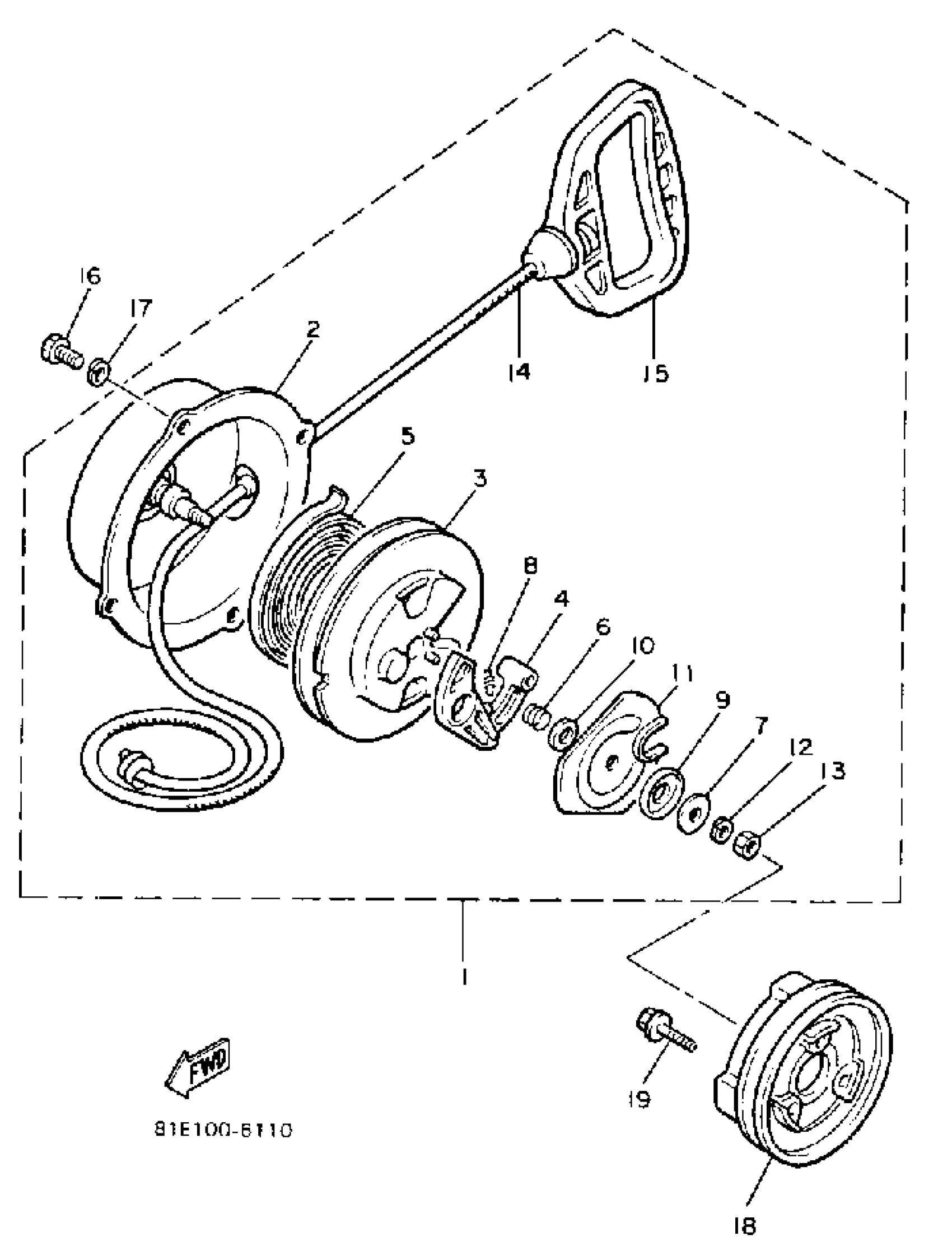

1987 Yamaha Inviter (CF300L) Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTER ASSY

8V0-15710-00-00

1
Out of stock

2

. CASE, STARTER

8V0-15711-00-00

1
Out of stock

3

DRUM, SEAVE

8F3-15714-01-00

1

$45.63

In stock

4

PAWL, DRIVE

8F3-15741-01-00

1

$21.05

In stock

5

SPRING, STARTER

8F3-15713-01-00

1

$41.31

In stock

6

. UNAVAILABLE IN PRICE BOOK

8F3-14715-00-00

1
Out of stock

7

WASHER, THRUST

8F3-15739-01-00

1

$11.03

In stock

8

SPRING, RETURN

8F3-15734-00-00

1

$5.12

In stock

9

WASHER, THRUST

8G5-15739-00-00

1

$6.94

In stock

10

COLLOR

82M-15779-00-00

1

$6.88

In stock

11

PLATE, DRIVE

8F3-15716-03-00

1

$23.00

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

NUT(650)

95380-06700-00

1

$6.17

In stock

14

WIRE, STARTER (BRAIDED)

89A-15751-00-00

1

$27.50

In stock

15

HANDLE, STARTER

8F3-15755-00-00

1

$23.00

In stock

16

BOLT, HEXAGON DEEP RECESS

97D95-06014-00

1

$1.35

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

PULLEY, STARTER

8V0-15723-00-00

1
Out of stock

19

BOLT, FLANGE(4LN)

95817-08025-00

—

$6.17

In stock
