1987 Yamaha Inviter (CF300L) Shroud-Windshield Diagram

← All diagrams

Find the part on the Shroud-Windshield diagram for your 1987 Yamaha Inviter (CF300L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

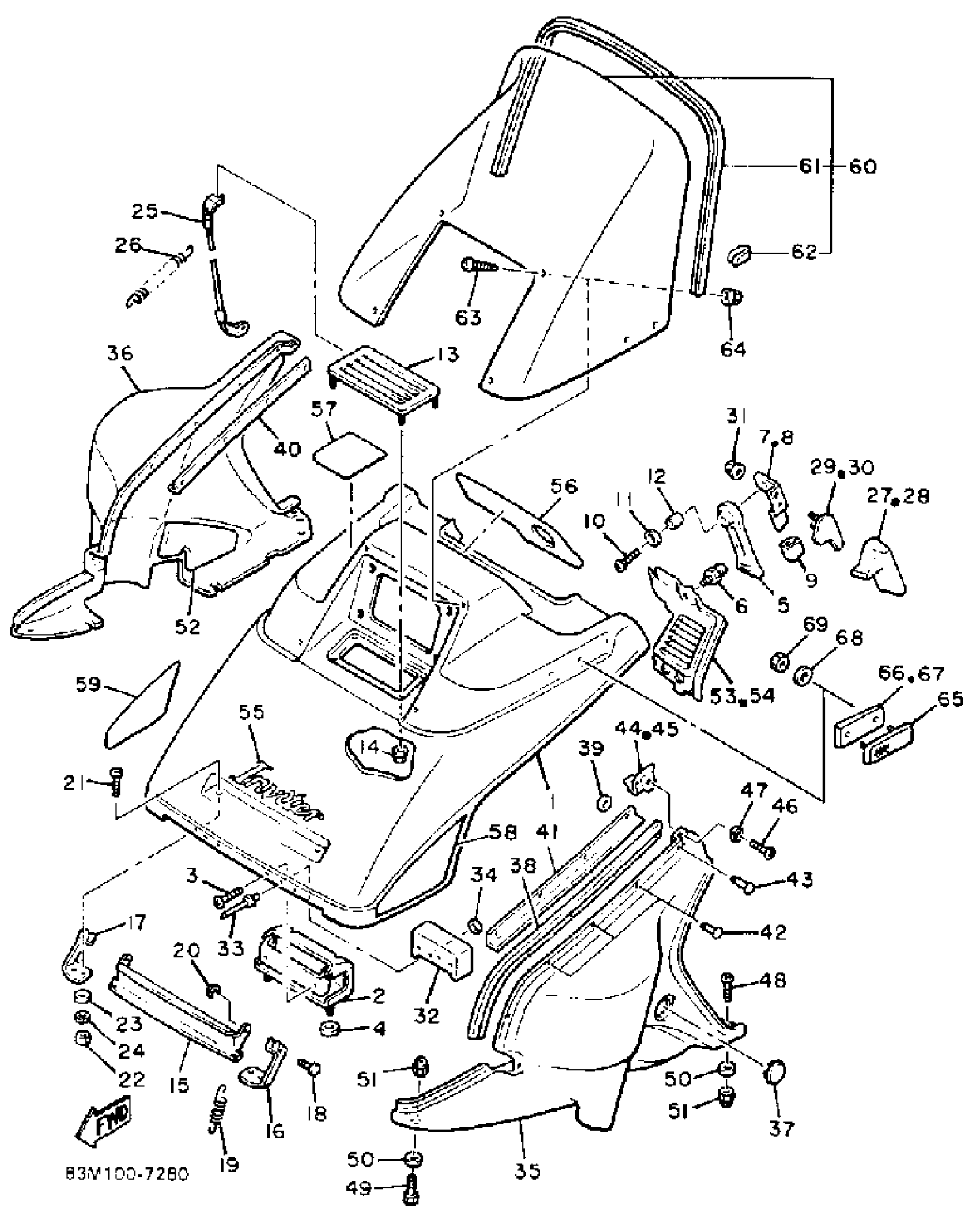

1987 Yamaha Inviter (CF300L) Shroud-Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

81E-W7711-00-00

1
Out of stock

2

HINGE ASSEMBLY

81E-77140-00-00

1
Out of stock

3

SCREW, BINDING

98907-06016-00

1

$7.14

In stock

4

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

5

BODY, LATCH 1

8V0-77171-00-00

1

$18.37

In stock

6

HOLDER, LATCH

8V0-77175-00-00

1

$15.43

In stock

7

CLAMP 1

81E-77135-00-00

1
Out of stock

8

CLAMP 2

81E-77136-00-00

1
Out of stock

9

STOPPER

81E-77188-00-00

1
Out of stock

10

SCREW(3JM)

90149-06306-00

1

$2.80

In stock

11

WASHER, PLATE

90201-06020-00

1

$6.28

In stock

12

COLLAR (420)

90387-06241-00

1

$6.18

In stock

13

LOUVER 5

81E-77109-00-00

1
Out of stock

14

NUT, FLANGE(3GM)

95707-05500-00

1

$6.18

In stock

15

LOUVER 6

81E-77108-00-00

1
Out of stock

16

STAY 1

81E-77125-00-00

1
Out of stock

17

STAY 2

81E-77126-00-00

1
Out of stock

18

PIN

90249-05187-00

1
Out of stock

19

SPRING, TENSION

90506-12371-00

1
Out of stock

20

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

21

SCREW, TAPPING

90164-05022-00

1
Out of stock

22

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

23

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

24

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

25

STOPPER, SHROUD

81E-77118-01-00

1
Out of stock

26

CLAMP,ROD

838-77159-00-00

—

$3.49

In stock

27

TRIM 3

81E-77215-00-00

1
Out of stock

28

TRIM 4

81E-77216-00-00

1
Out of stock

29

PLATE 1

81E-77185-00-00

1
Out of stock

30

PLATE 2

81E-77186-00-00

1
Out of stock

31

NUT, FLANGE(7NB)

95780-06500-00

—

$1.91

In stock

32

SHIELD, NOISE

81E-2199F-00-00

1
Out of stock

33

RIVET, BLIND (8M6)

90267-48051-00

—

$1.88

In stock

34

WASHER PLATE 803835240000

90201-05032-00

—

$6.71

In stock

35

HOOD 1

81E-21982-02-00

1
Out of stock

36

HOOD 2

81E-21983-01-00

1
Out of stock

37

GROMMET

90480-40382-00

1
Out of stock

38

BUSH, RUBBER 1

81E-77515-01-00

1
Out of stock

39

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

40

PLATE, BACK UP 1

81E-77153-01-00

1
Out of stock

41

PLATE, BACK UP 2

81E-77154-01-00

1
Out of stock

42

RIVET(81E)

90269-05055-00

—

$7.02

In stock

43

RIVET(81E)

90269-05055-00

—

$7.02

In stock

44

GUIDE 1

81E-77123-00-00

1
Out of stock

45

GUIDE 2

81E-77124-00-00

1
Out of stock

46

SCREW, PAN

98517-05012-00

—

$3.91

In stock

47

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

48

SCREW, BIND (J17)

98980-06020-00

—

$6.68

In stock

49

BOLT, HEXAGON

97017-06016-00

—

$6.18

In stock

50

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

51

NUT, NYLON

95707-06300-00

—

$3.20

In stock

52

LINING, SHROUD 5

81E-77265-00-00

1
Out of stock

53

LOUVER 1

81E-77131-00-00

1
Out of stock

54

LOUVER 2

81E-77132-00-00

1
Out of stock

55

EMBLEM 1

83M-77351-00-00

1
Out of stock

56

EMBLEM 2

83M-77352-00-00

1
Out of stock

57

LABEL, WARNING 1

81E-77761-00-00

1
Out of stock

58

ORNAMENT 1

81E-77163-00-00

1
Out of stock

59

ORNAMENT 2

81E-77164-00-00

1
Out of stock

60

WINDSHIELD

81E-77210-01-00

1
Out of stock

61

TRIM,UPPER

87K-77213-00-00

1
Out of stock

62

. FASTENER

80V-77223-00-00

1
Out of stock

63

SCREW, TAPPING

90164-05022-00

1
Out of stock

64

NUT, FLANGE(3GM)

95707-05500-00

1

$6.18

In stock

65

REFLECTOR ASSEMBLY

81E-85110-00-00

1
Out of stock

66

BASE, REFLECTOR

81E-85115-00-00

1
Out of stock

67

BASE, REFLECTOR

81E-85115-50-00

1
Out of stock

68

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

69

NUT, NYLON

95707-05300-00

—

$2.74

In stock
