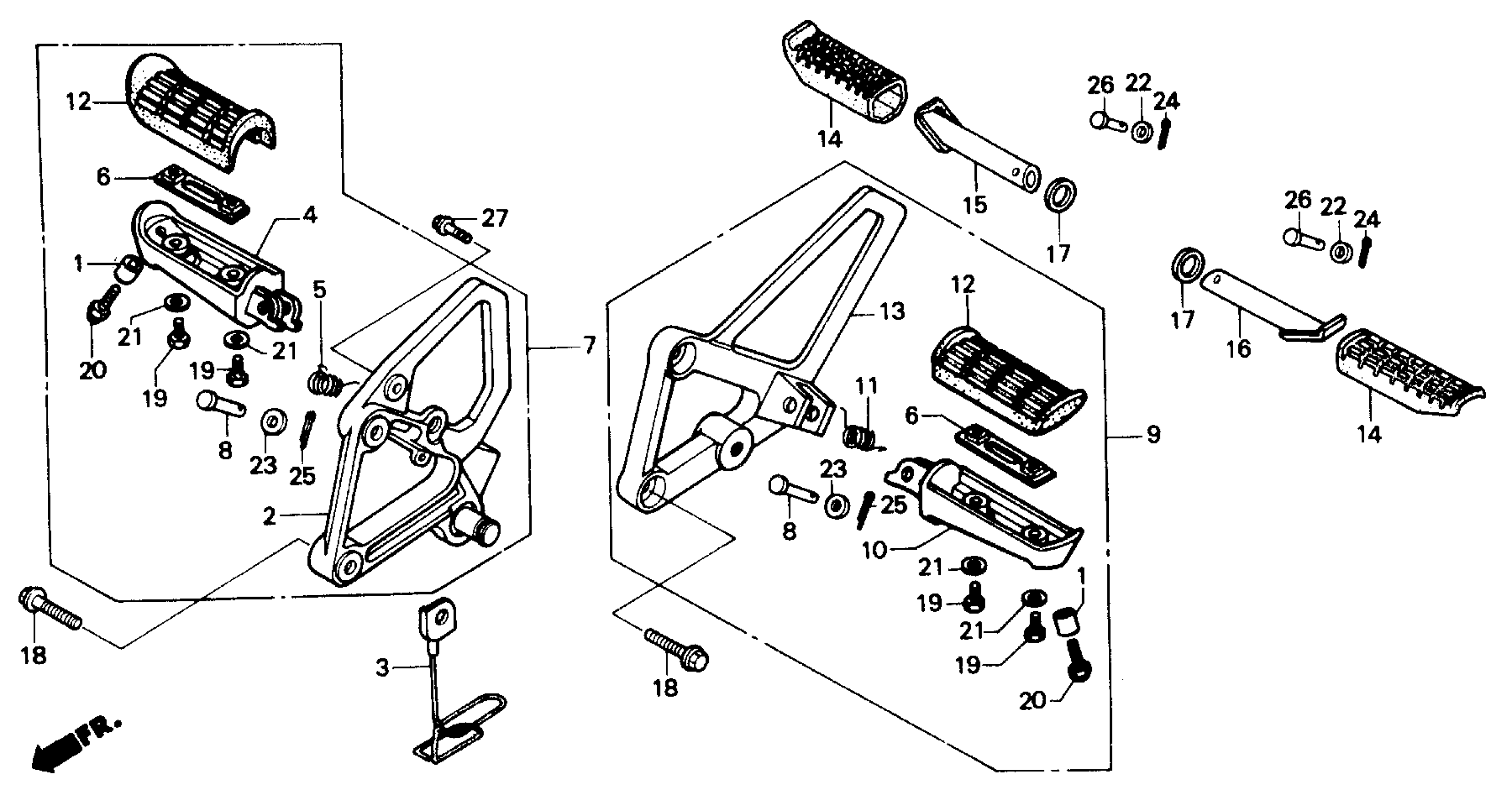

Honda CBR600FA (87) HURRICANE 600, JPN, VIN# JH2PC190-HM000014 TO JH2PC190-HM008281 STEP Diagram

#

Description
Price

1

COLLAR, GUIDE PLATE DISTANCE

24329-KT8-000

$5.97

2

HOLDER, R. STEP (NOT AVAILABLE) | Use up to Frame SN HM006705

50600-KT8-000

Unavailable

2

HOLDER, R. STEP (NOT AVAILABLE) | Use from Frame SN HM006706

50600-MN4-770

Unavailable

3

GUIDE, DRAIN TUBE (NOT AVAILABLE)

50605-MN4-000

Unavailable

4

ARM, R. STEP (COO)

50612-KYJ-305

$26.67

4

ARM, R. STEP (COO) This part replaces 50612-MM5-000.

50612-KYJ-305

$26.67

5

SPRING, R. STEP RETURN

50617-445-840

$5.44

6

PLATE, STEP SETTING

50619-MM5-000

$7.91

7

BAR ASSY., R. MAIN STEP (SOURCE: VINTAGE PARTS INC.)

50630-MN4-000

Unavailable

8

PIN, STEP BAR This part replaces 50639-ML0-000.

50639-ML0-010

$5.22

8

PIN, STEP BAR

50639-ML0-010

$5.22

9

BAR ASSY., L. MAIN STEP (NOT AVAILABLE)

50640-MN4-000

Unavailable

10

ARM, L. STEP (COO)

50642-KYJ-305

$26.67

10

ARM, L. STEP (COO) This part replaces 50642-MM5-000.

50642-KYJ-305

$26.67

11

SPRING, L. STEP RETURN

50644-445-840

$5.44

12

RUBBER, STEP

50661-MJ4-670

Unavailable

13

HOLDER, L. STEP (SOURCE: VINTAGE PARTS INC.)

50700-MN4-000

Unavailable

14

RUBBER, PILLION STEP

50710-KE8-000

$12.96

15

BAR, R. PILLION STEP

50711-KE8-000

Unavailable

16

BAR, L. PILLION STEP

50712-KE8-000

$35.44

17

PLATE, PILLION STEP SIDE

50715-KE8-000

$4.32

18

BOLT, FLANGE (8X25) This part replaces 90107-KT8-000.

90107-MZ5-000

$4.65

18

BOLT, FLANGE (8X25)

90107-MZ5-000

$4.65

19

BOLT, MAIN STEP RUBBER SETTING (SOURCE: VINTAGE PARTS INC.)

90115-MJ4-670

Unavailable

20

BOLT, CAP (8X28)

92501-08028-0A

$3.08

21

WASHER, PLAIN (5MM)

94101-05000

$1.49

22

WASHER, PLAIN (6MM) This part replaces 94101-06000.

94101-06800

$1.49

22

WASHER, PLAIN (6MM) This part replaces 94101-06080.

94101-06800

$1.49

22

WASHER, PLAIN (6MM)

94101-06800

$1.49

23

WASHER, PLAIN (8MM)

94101-08000

$1.49

24

PIN, SPLIT (1.6X12)

94201-16120

$1.49

25

PIN, COTTER (1.6X25) This part replaces 94201-16150.

94201-16250

$1.49

25

PIN, COTTER (1.6X25)

94201-16250

$1.49

26

PIN A, PILLION STEP

95015-81000

$2.21

27

BOLT, FLANGE (6X16)

96001-06016-00

$1.49
