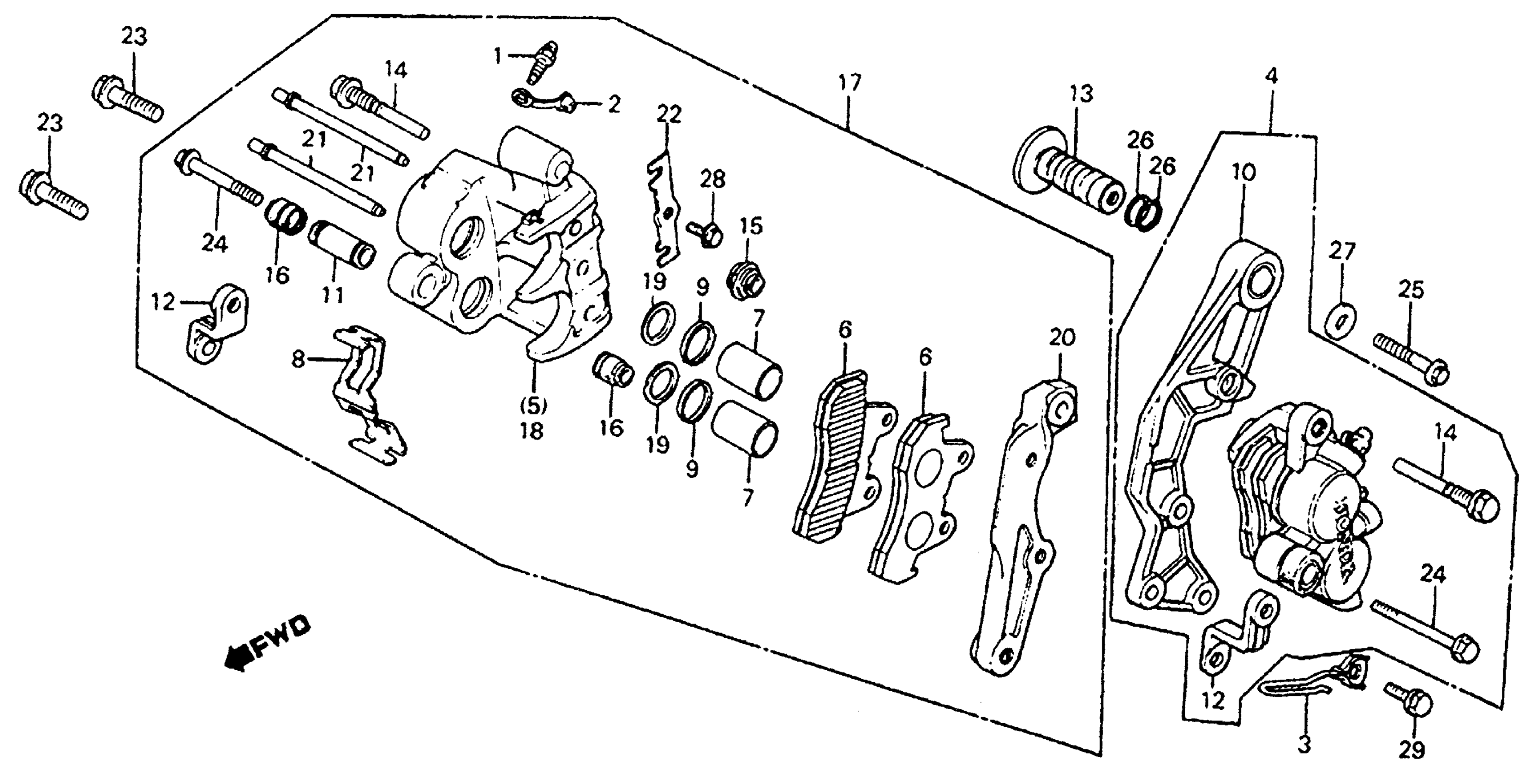

Honda CB750SCA (83) NIGHTHAWK 750, JPN, VIN# JH2RC012-DM100001 TO JH2RC012-DM102116 FRONT BRAKE CALIPER Diagram

#

Description
Price

NI

PAD SET This part replaces 451A0-MC7-670.

06435-MC7-405

Unavailable

1

SCREW, BLEEDER

43352-568-003

$7.95

2

CAP, BLEEDER

43353-461-771

$5.05

3

CLAMP, SPEEDOMETER CABLE

44832-ME1-670

Unavailable

4

CALIPER ASSY., L. FR. (NOT AVAILABLE) This part replaces 45100-MA5-771.

45100-MA5-772

Unavailable

4

CALIPER ASSY., L. FR. (NOT AVAILABLE)

45100-MA5-772

Unavailable

4

CALIPER, L. FR. This part replaces 45100-ME1-671.

45100-ME1-673

Unavailable

5

CALIPER, L.

45101-MA3-006

Unavailable

5

CALIPER, L. (NOT AVAILABLE)

45101-MA5-771

Unavailable

5

CALIPER, L. This part replaces 45101-MC7-006.

45101-MA3-006

Unavailable

6

PAD (JB) (SEE KIT P/N--END OF BLOCK) (NOT AVAILABLE) This part replaces 45105-KL8-004.

45105-KL8-014

Unavailable

6

PAD (JB) (SEE KIT P/N--END OF BLOCK) (NOT AVAILABLE)

45105-KL8-014

Unavailable

6

PAD (JB) (SEE KIT P/N--END OF BLOCK) (NOT AVAILABLE) This part replaces 45105-MC7-004.

45105-KL8-014

Unavailable

6

PAD (JB) (SEE KIT P/N--END OF BLOCK) (NOT AVAILABLE) This part replaces 45105-MC7-014.

45105-KL8-014

Unavailable

7

PISTON

45107-MA3-006

$50.26

8

SPRING, PAD

45108-MA3-006

$6.28

8

SPRING, PAD (NOT AVAILABLE)

45108-MA5-771

Unavailable

9

DUST SEAL This part replaces 45109-MA5-771.

45109-166-006

$6.41

9

DUST SEAL

45109-166-006

$6.41

10

BRACKET, L. FR.

45110-MA5-771

Unavailable

10

BRACKET, L. FR.

45110-ME1-671

Unavailable

11

SLEEVE

45111-MA3-006

$13.38

11

SLEEVE (NOT AVAILABLE)

45111-MA5-771

Unavailable

12

BRIDGE, CALIPER BRACKET (NOT AVAILABLE)

45113-ME1-670

Unavailable

13

SLEEVE, FR. CALIPER BRACKET

45114-MB7-610

Unavailable

14

PIN, BOLT

45131-MA3-006

$17.59

15

BOOT B

45133-MA3-006

$5.46

15

BOOT, PIN

45133-MA5-771

Unavailable

16

BOOT, PIN

45133-166-016

$3.85

16

BOOT, BOLT

45134-MA5-771

Unavailable

17

CALIPER, R. FR. This part replaces 45200-MA5-771.

45200-MA5-406

Unavailable

17

CALIPER, R. FR. This part replaces 45200-MA5-772.

45200-MA5-406

Unavailable

17

CALIPER, R. FR. This part replaces 45200-ME1-671.

45200-ME1-673

Unavailable

18

CALIPER, R. (NOT AVAILABLE)

45201-MA3-006

Unavailable

18

BODY, R. CALIPER (NOT AVAILABLE)

45201-MA5-771

Unavailable

19

SEAL, PISTON

45209-166-006

$8.64

19

SEAL, PISTON

45209-183-003

Unavailable

20

BRACKET, R. FR. (NOT AVAILABLE)

45210-MA5-006

Unavailable

20

BRACKET, R.

45210-MA5-771

Unavailable

21

PIN, HANGER

45215-MA3-006

$12.77

21

PIN, PAD RETAINING (NOT AVAILABLE)

45215-MA5-771

Unavailable

22

PLATE

45217-MA3-006

$4.45

22

PLATE (NOT AVAILABLE)

45217-MA5-771

Unavailable

23

BOLT, SOCKET (10X40) (NOT AVAILABLE)

90164-460-840

Unavailable

24

BOLT, FLANGE (8X49) This part replaces 90180-MA3-006.

90180-MN8-006

$6.07

24

BOLT, FLANGE (8X55)

90180-MA3-660

$4.72

25

BOLT, FLANGE (10X53)

90154-KT7-000

Unavailable

25

BOLT, FLANGE (10X53) (NOT AVAILABLE) This part replaces 90188-ME1-670.

90154-KT7-000

Unavailable

26

O-RING (16.8X1.9) This part replaces 91302-MC7-611.

91347-PY3-000

$2.68

26

O-RING (16.8X1.9)

91347-PY3-000

$2.68

27

WASHER, PLAIN (10MM)

94102-10000

$1.49

28

BOLT, FLANGE (6X10) This part replaces 95700-06010-07.

95701-06010-07

$1.62

28

BOLT, FLANGE (6X10)

95701-06010-07

$1.62

29

BOLT, FLANGE (8X20) This part replaces 95700-08020-07.

95701-08020-07

$1.87

29

BOLT, FLANGE (8X20)

95701-08020-07

$1.87
