1985 Yamaha BIG Wheel (BW200N) Starter Diagram

← All diagrams

Find the part on the Starter diagram for your 1985 Yamaha BIG Wheel (BW200N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

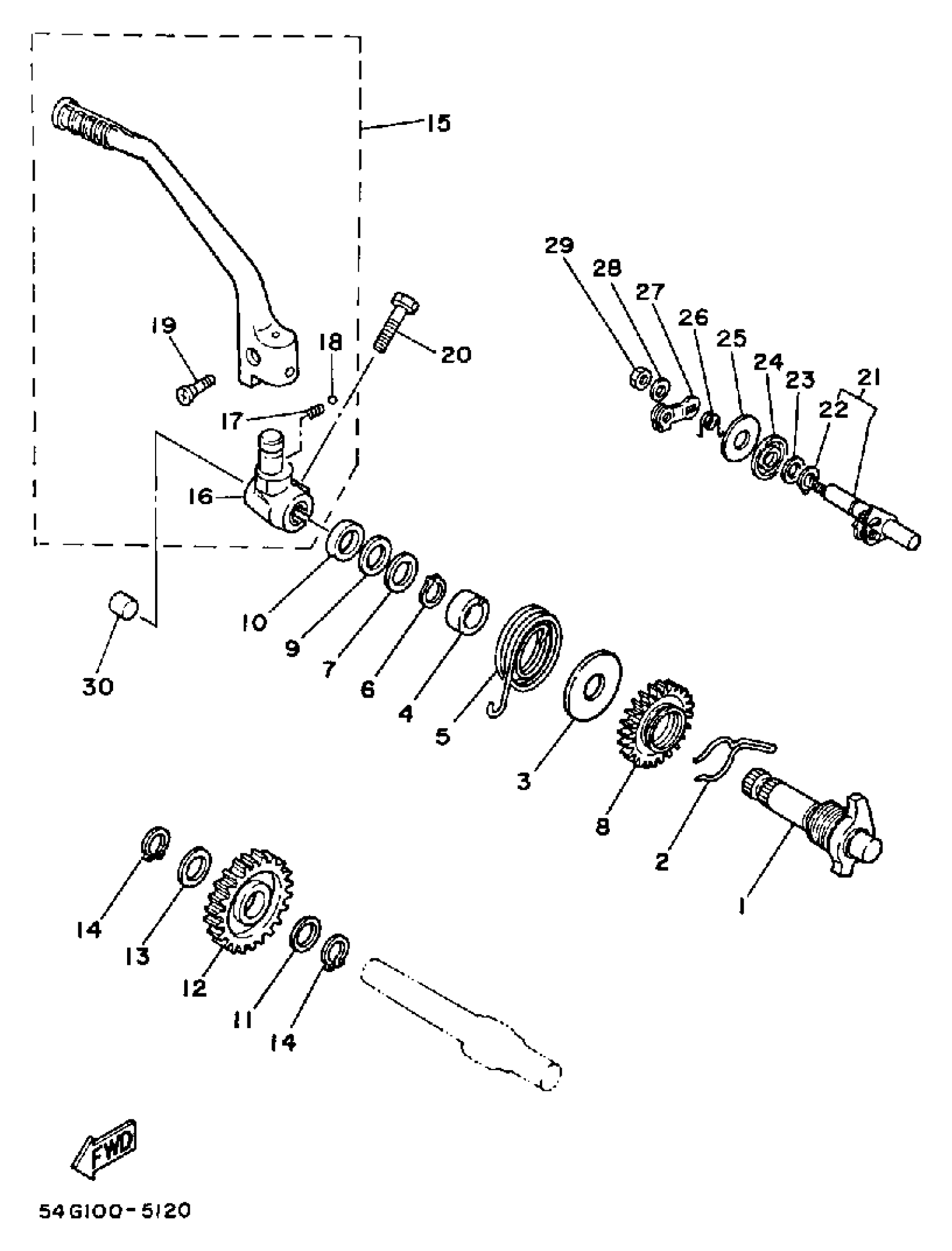

1985 Yamaha BIG Wheel (BW200N) Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

KICK AXLE ASSY

36X-15660-01-00

1
Out of stock

2

CLIP (15A)

90468-26122-00

1

$6.68

In stock

3

COVER, SPRING

401-15676-00-00

1

$6.43

In stock

4

SPACER

15A-15666-00-00

1

$6.72

In stock

5

SPRING, TORSION (15A)

90508-26538-00

1

$9.88

In stock

6

CIRCLIP(1EY)

99009-17400-00

1
Out of stock

7

WASHER, PLATE (15A)

90201-175F6-00

1

$7.05

In stock

8

GEAR, KICK

36X-15641-00-00

—

$61.77

In stock

9

WASHER (15A)

90209-17226-00

1

$7.74

In stock

10

OIL SEAL (15A)

93102-17263-00

1

$8.91

In stock

11

WASHER, PLATE (15A)

90201-173F4-00

1

$6.68

In stock

12

GEAR, KICK IDLE

15A-15651-01-00

1

$39.54

In stock

13

WASHER, CLAW (15A)

90214-17028-00

1

$6.68

In stock

14

CIRCLIP(1EY)

99009-17400-00

1
Out of stock

15

KICK CRANK ASSY

54G-15620-01-00

1

$146.51

In stock

16

BOSS, KICK CRANK

54G-15621-00-00

—
Out of stock

17

SPRING COMPRESSION278156220000

90501-12081-00

—
Out of stock

18

BALL (12R)

93507-32031-00

—
Out of stock

19

SCREW, COUNTERSUNK (5Y1)

90152-06010-00

—
Out of stock

20

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

21

DECOMP. LEVER ASSY

36X-1561A-00-00

—
Out of stock

22

CIRCLIP(10W)

99009-10400-00

—

$3.91

In stock

23

WASHER, PLATE (2W5)

90201-10614-00

—
Out of stock

24

SEAL,OIL(SD 10-21-5 HS,3Y1)

93102-10207-00

—
Out of stock

25

WASHER, PLATE(52H)

90201-105J4-00

—

$6.88

In stock

26

SPRING, TORSION (36X)

90508-14620-00

—
Out of stock

27

LEVER, CABLE (4J7-1561G-00)

36X-1561G-00-00

1
Out of stock

28

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

29

NUT(JN5)

95317-06700-00

—

$6.69

In stock

30

PLUG 288251390000

90338-18014-00

—

$7.57

In stock
