1987 Kawasaki Big Wheel Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1987 Kawasaki Big Wheel, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

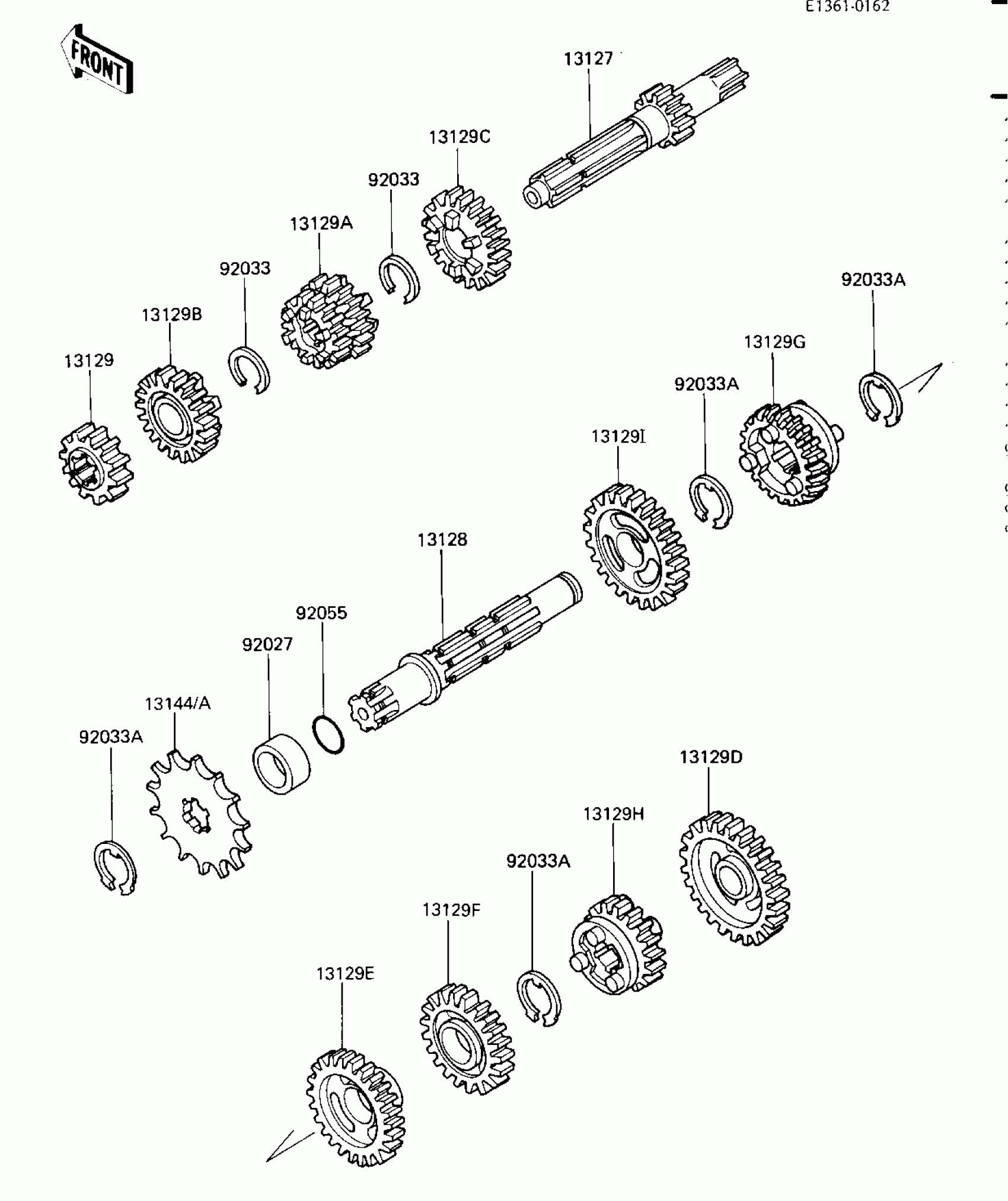

1987 Kawasaki Big Wheel Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION IN

13127-1129

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1126

1
Out of stock

13129

GEAR,INPUT 2ND,16T

13260-1014

1
Out of stock

13129A

1

$140.81

In stock

13129B

GEAR,INPUT 5TH,22T

13260-1022

1
Out of stock

13129C

GEAR,INPUT 6TH,23T

13260-1015

1
Out of stock

13129D

GEAR,OUTPUT LOW,33T

13129-1725

1

$87.29

In stock

13129E

GEAR,OUTPUT 3RD,27T

13129-1727

1
Out of stock

13129F

GEAR,OUTPUT 4TH,25T

13129-1728

1
Out of stock

13129G

GEAR,OUTPUT 5TH,24T

13129-1729

1

$98.64

In stock

13129H

GEAR,OUTPUT 6TH,22T

13129-1730

1

$87.29

In stock

13129I

GEAR-TRANSMISSION SPU

13129-1827

1
Out of stock

13144

SPROCKET-OUTPUT,14T

13144-1022

1

$22.51

In stock

13144A

SPROCKET-OUTPUT,13T

13144-1023

1
Out of stock

92027

COLLAR,20X25X12.5

92027-1077

1

$19.26

In stock

92033

RING-SNAP

92033-028

1

$8.56

In stock

92033A

RING-SNAP,18MM

92033-1079

1

$3.39

In stock

92055

RING-O,17.5X1.5

92055-022

1

$4.93

In stock
