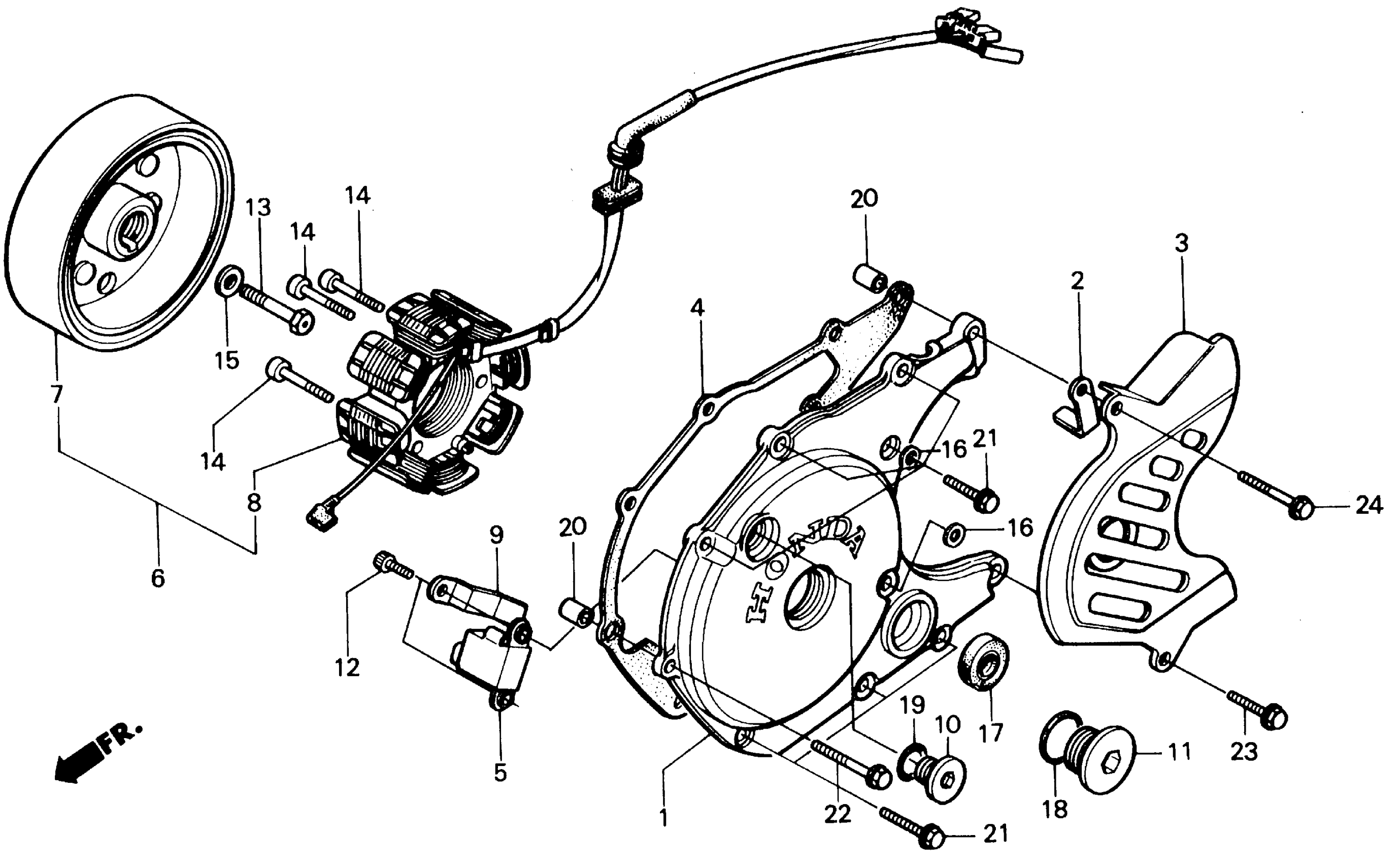

Honda ATC200XA (87) ALL TERRAIN CYCLE, JPN, VIN# JH3TB052-HK600004 TO JH3TB052-HK603542 LEFT CRANKCASE COVER Diagram

#

Description
Price

1

COVER, L. CRANKCASE

11341-HB5-020

Unavailable

3

COVER, L. RR. (NOT AVAILABLE)

11361-HB5-020

Unavailable

4

GASKET, L. CRANKCASE COVER This part replaces 11396-HB5-000.

11396-HB5-306

Unavailable

4

GASKET, L. CRANKCASE COVER

11396-HB5-306

Unavailable

5

GENERATOR ASSY., PULSE (TEC) This part replaces 30300-HA0-013.

30300-HA0-033

$40.74

5

GENERATOR ASSY., PULSE (TEC) This part replaces 30300-HA0-023.

30300-HA0-033

$40.74

5

GENERATOR, PULSE (TOYO)

30300-HA0-033

$40.74

6

ALTERNATOR ASSY., FLYWHEEL TYPE (DENSO)

31100-HB5-004

Unavailable

7

FLYWHEEL (DENSO)

31110-HB5-004

Unavailable

8

STATOR (DENSO)

31120-HB5-004

Unavailable

9

CLAMP, PULSER WIRE

32111-HB5-000

Unavailable

10

CAP (14MM) This part replaces 90084-HB3-000.

90084-MN8-010

$12.82

10

CAP (14MM) This part replaces 90084-HB5-000.

90084-MN8-010

$12.82

10

CAP (14MM)

90084-MN8-010

$12.82

11

CAP (30MM)

90087-HB5-000

$16.69

12

BOLT, SOCKET (5X14)

90089-HB3-000

$3.31

13

BOLT, UBS (8X40)

90112-KA2-000

Unavailable

14

BOLT, SOCKET (6X30)

90117-GB2-000

$4.53

15

WASHER, ROTOR SETTING

90426-437-000

$6.57

16

WASHER, SEALING (6MM)

90441-706-000

$1.49

17

OIL SEAL (12X24X5) (NOK)

91203-436-004

$6.16

18

O-RING (27.4X2.4) (ARAI)

91302-567-003

$7.96

19

O-RING (13.8X2.5)

91303-377-000

$3.42

20

PIN A, DOWEL (8X14)

94301-08140

$2.25

21

BOLT, FLANGE (6X28) This part replaces 96000-06028-07.

96001-06028-07

$1.51

21

BOLT, FLANGE (6X28)

96001-06028-07

$1.51

22

BOLT, FLANGE (6X35) This part replaces 96000-06035-07.

96001-06035-07

$2.06

22

BOLT, FLANGE (6X35)

96001-06035-07

$2.06

23

BOLT, FLANGE (6X28)

96300-06028-07

$1.80

24

BOLT, FLANGE (6X35)

96300-06035-07

Unavailable
